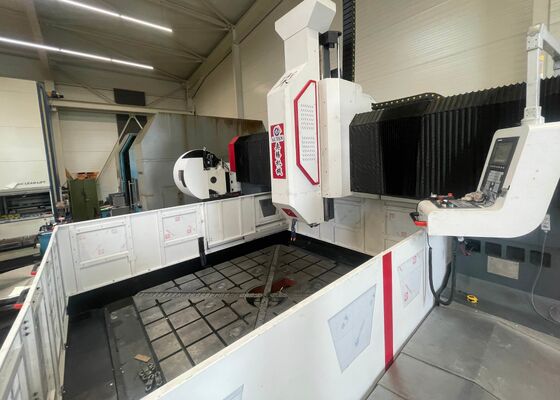

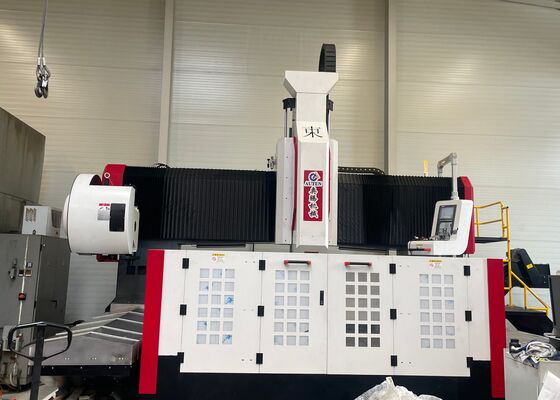

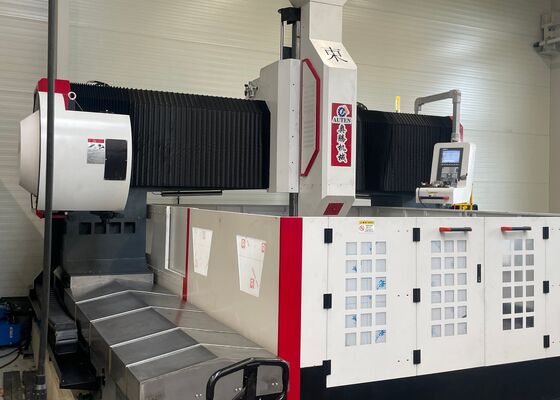

مدل PHD3535 نوع تقسیم شده CNC Gantry Boring Milling Machine Φ100 mm قطر حفاری

دستگاه فرز حفاری دروازه ای CNC مدل PHD3535 قطر حفاری Φ100 میلی متر

معرفی محصول:

این تجهیزات برای حفاری، پخ زدن، ضربه زدن و فرزکاری صفحات و اجزای ساختاری مهندسی شده است. در درجه اول برای حفاری با راندمان بالا قطعات کار مانند فلنج ها، دیسک ها، حلقه ها و صفحات در محدوده ضخامت پردازش مشخص شده استفاده می شود. هم سوراخ های عبوری و هم سوراخ های کور را می توان بر روی اجزای تک ماده و همچنین مواد کامپوزیتی دریل کرد. فرآیند ماشینکاری به صورت دیجیتالی کنترل می شود و عملیات کاربر پسند را ارائه می دهد. این سیستم از اتوماسیون پشتیبانی می کند، دقت بالایی ارائه می دهد و برای پردازش طیف گسترده ای از محصولات در تولید در مقیاس بزرگ مناسب است.

مشخصات:

ساختار تجهیزات:

پایه دستگاه از مواد ریخته گری ساخته شده است و در درجه اول شامل میز کار، دروازه متحرک، زین کشویی، سر دوک حفاری و فرز، سیستم روانکاری خودکار، محفظه محافظ، سیستم خنک کننده گردشی، واحد کنترل دیجیتال، سیستم الکتریکی و اجزای اضافی است. دارای جفت های ریل نورد سخت شده برای پشتیبانی و هدایت، و همچنین جفت پیچ های سربی دقیق برای انتقال حرکت است. دستگاه با دقت موقعیت یابی بالا و تکرارپذیری عالی متمایز می شود.

ویژگی های محصول

1. تخت ماشین و میز کار:

بستر دستگاه از مواد ریخته گری ساخته شده و از دو جزء اصلی تشکیل شده است. قبل از ماشینکاری تحت آنیل در دمای بالا قرار می گیرد و پس از نیمه تمام شدن، آنیل ثانویه تنش زدایی انجام می شود و سپس تحت ماشینکاری نهایی قرار می گیرد. این فرآیند چند مرحله ای ثبات و دقت طولانی مدت دستگاه را تضمین می کند. میز کار یک ریخته گری تک تکه ساخته شده از آهن خاکستری (HT250) است که متعاقباً با بازپخت ثانویه و پیری درمان می شود. این درمان استحکام دینامیکی و استاتیک برجسته ای را فراهم می کند و به طور موثر از تغییر شکل جلوگیری می کند. سطح کار مجهز به یک سری شکاف های T است که در یک طرح بهینه برای بستن ایمن قطعات کار چیده شده اند.

دو راهنما خطی با دقت بالا در دو طرف پایه تخت نصب شده اند تا از توزیع یکنواخت بار در امتداد ریل های راهنما اطمینان حاصل کنند. این آرایش به طور قابل توجهی استحکام دستگاه و همچنین استحکام کششی و فشاری آن را افزایش می دهد. سیستم درایو توسط یک موتور سروو AC جفت شده با یک بال اسکرو دقیق تغذیه می شود که حرکت دقیق محور Y را در زیر بغل انجام می دهد. پیچ‌های قابل تنظیم در زیر تخت قرار می‌گیرند تا به راحتی میز کار را تراز کنید.

2. دروازه ای متحرک:

زیر بشکهای متحرک از آهن خاکستری (HT250) ساخته شده و دارای دو ریل خطی با ظرفیت بالا در قسمت جلویی آن است. حرکت سر لغزنده قدرت در امتداد محور X توسط یک جفت بال اسکرو دقیق که توسط یک موتور سروو هدایت می شود تسهیل می شود. سرهای قدرت حفاری مستقیماً روی این صفحه اسلاید نصب می شوند. حرکت دروازه ای از طریق چرخش مهره توپ روی بال اسکرو که توسط سروو موتور از طریق یک کوپلینگ دقیق فعال می شود، به دست می آید.

3. زین متحرک:

زین کشویی متحرک یک جزء چدنی دقیق است. این دستگاه مجهز به دو میز اسلاید خطی CNC با ظرفیت بالا، یک جفت بال اسکرو دقیق و یک کاهنده سیاره ای با دقت بالا متصل به موتور سروو است. علاوه بر این، زین دارای یک سیلندر تعادل گاز نیتروژن است که وزن سر برق را جبران می کند، بار روی پیچ را کاهش می دهد و عمر مفید آن را افزایش می دهد. این سیستم حرکت محور Z سر نیروی حفاری را تسهیل می کند و عملیاتی مانند نزدیک شدن سریع، تغذیه کار، جمع شدن سریع و توقف دقیق را امکان پذیر می کند. همچنین دارای عملکردهای حذف خودکار تراشه، خروج تراشه و مکث برای افزایش کارایی عملیاتی است.

.

این سیستم دروازه ای پیشرفته CNC برای حفاری با کارایی بالا و علامت گذاری اجزای صفحه و ورق فلزی ساخته شده است. این به طور دقیق مهندسی شده است تا از ماشینکاری دقیق قطعات کار صفحه مانند و مجموعه های ساختاری اطمینان حاصل کند، و آن را برای پردازش فلنج ها، دیسک ها، اجزای حلقه شکل، صفحات تخت و موارد مشابه مناسب می کند. یک نیاز عملیاتی اساسی این است که ضخامت قطعه کار باید در محدوده ماشین کاری موثر مشخص شده دستگاه قرار گیرد.

در تاسیسات ساخت سازه های فولادی، این تجهیزات حفاری و فرزکاری با دقت بالا بر روی صفحات سازه و اجزای اتصال انجام می دهد و پایه محکمی برای مونتاژ قابل اعتماد چارچوب های فولادی فراهم می کند. در بخش انرژی بادی، ماشین‌کاری پیشرفته و با دقت بالا برای برج‌ها و فلنج‌های توربین‌های بادی ارائه می‌کند و اطمینان می‌دهد که این قطعات برای مقاومت در برابر شرایط محیطی شدید، از جمله باد شدید و نوسانات دما، مهندسی شده‌اند. در ساخت پل، ماشین آلات تجهیزات، تیرهای پل و براکت‌های نگهدارنده را می‌بندند و امکان تشکیل اتصالات بادوام و پایدار را فراهم می‌کنند که قادر به تحمل بارهای دینامیکی در طول عمر طولانی سازه هستند.
