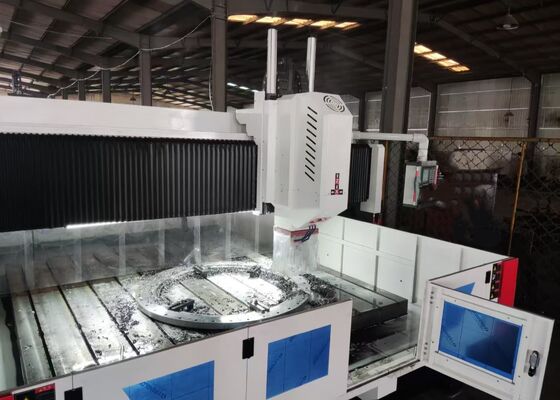

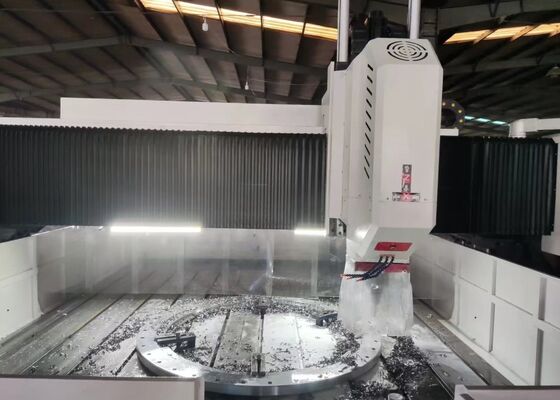

مدل PHD6060 ماشین CNC حفاری و فریز 22KW قدرت موتور اسپندل سرو

دستگاه حفاری و فرز CNC مدل PHD6060 با قدرت موتور اسپیندل سروو 22 کیلووات

کاربرد:

این دستگاه حفاری و فرز گانتری CNC سفارشی برای انجام طیف گسترده‌ای از عملیات ماشین‌کاری، از جمله حفاری، پخ‌زنی، قلاویزکاری، فرزکاری و سوراخ‌کاری بر روی قطعات صفحه‌ای و مونتاژهای سازه‌ای طراحی شده است. این دستگاه قابلیت‌های حفاری سوراخ با راندمان بالا را برای قطعاتی مانند فلنج‌ها، دیسک‌ها، قطعات حلقه‌ای و صفحات در محدوده ضخامت مشخص شده ارائه می‌دهد. این دستگاه قادر به پردازش سوراخ‌های سوراخ‌دار و سوراخ‌های کور است و سازگاری استثنایی با قطعات مواد یکپارچه و همچنین قطعات مواد کامپوزیت را نشان می‌دهد. این دستگاه مجهز به فناوری کنترل دیجیتال پیشرفته، سهولت و راحتی عملیاتی برتر را تضمین می‌کند. این دستگاه تولید خودکار با دقت بالا را امکان‌پذیر می‌سازد، نیازهای پردازش انواع قطعات کار را برآورده می‌کند و از الزامات تولید در مقیاس بزرگ پشتیبانی می‌کند.

مشخصات فنی:

ساختار تجهیزات:

این دستگاه حفاری و علامت‌گذاری گانتری CNC به طور خاص با یک میز کار با بستر چدن، یک ساختار گانتری متحرک، یک زین متحرک، یک واحد قدرت حفاری-فرز، یک سیستم روانکاری خودکار و ایمنی، یک ماژول خنک‌کننده در گردش، یک سیستم کنترل عددی (NC) و یک ماژول کنترل الکتریکی طراحی شده است. این دستگاه مجهز به ریل‌های غلتکی است که ظرفیت باربری استثنایی و کنترل حرکت دقیق را تضمین می‌کند، در حالی که سیستم‌های درایو پیچ توپ با دقت بالا، دقت موقعیت‌یابی برجسته و تکرارپذیری عملیاتی مداوم را فراهم می‌کنند.

ویژگی‌های محصول

1. هد قدرت حفاری
هد قدرت حفاری مجهز به موتور اسپیندل سروو اختصاصی است که از تسمه همزمان دندانه‌دار برای کاهش سرعت و افزایش گشتاور برای راه‌اندازی یک اسپیندل دقیق مهندسی شده سفارشی استفاده می‌کند. اسپیندل دارای آرایش بلبرینگ تماس زاویه‌ای شش ردیفه ژاپنی (چهار بلبرینگ در جلو و دو بلبرینگ در عقب) است که امکان تنظیم سرعت مداوم را فراهم می‌کند. اسپیندل که با یک تعویض‌کننده ابزار پنوماتیک ادغام شده است، تعویض سریع و کارآمد ابزار را تسهیل می‌کند. حرکت تغذیه توسط یک موتور سروو متصل به پیچ توپ تامین می‌شود. هر دو محور X و Y از حرکت هماهنگ پشتیبانی می‌کنند و از کنترل نیمه حلقه بسته استفاده می‌کنند که امکان درون‌یابی خطی و دایره‌ای را فراهم می‌کند. سوراخ دماغه اسپیندل با یک سوراخ مخروطی BT50 طراحی شده و با یک اتصال چرخشی با سرعت بالا جفت شده است که امکان عملیات حفاری U با سرعت بالا را از طریق تحویل خنک‌کننده از طریق اسپیندل فراهم می‌کند.

2. سیستم انتقال قدرت
این سیستم با استفاده از ریل‌های راهنمای ساخت تایوان و پیکربندی اسلایدر با دقت بالا، عملکرد روان و قابلیت تحمل بار سنگین را تضمین می‌کند. محور X از ریل‌های راهنمای خطی غلتکی دوگانه به عنوان عناصر راهنمای جانبی و تحمل بار استفاده می‌کند که به طور کامل نیازهای عملیات حفاری با سرعت بالا را برآورده می‌کند. انتقال محور X توسط یک موتور سروو AC همراه با یک پیچ توپ دقیق هدایت می‌شود که امکان کنترل حرکت خطی دقیق را فراهم می‌کند.

3. سیستم انتقال قدرت (بخش محور Y، ادامه)
محور Y مجهز به دو ریل راهنمای خطی غلتکی سنگین در هر دو طرف است که هر کدام دارای سه کالسکه ریل مربعی ثابت شده بر روی ریل‌های راهنما هستند و مکانیزم لغزنده محور Y را تشکیل می‌دهند. این طراحی نه تنها نیازهای سختگیرانه برای استحکام بالا و یکپارچگی ساختاری قاب گانتری را برآورده می‌کند، بلکه چندین مزیت فنی از جمله ضریب اصطکاک کم، سرعت حرکت بالا، خواص میرایی ارتعاش برتر و عمر عملیاتی طولانی را نیز فراهم می‌کند. برای حرکت محور Y، از فناوری درایو همزمان دو موتور سروو استفاده می‌شود: یک موتور سروو اختصاصی در هر طرف چرخش پیچ توپ را به طور همزمان هدایت می‌کند و امکان جابجایی دقیق قاب گانتری را فراهم می‌کند و از وظایف ماشین‌کاری CNC با دقت بالا پشتیبانی می‌کند.

.

این دستگاه صنعتی پیشرفته گانتری CNC سفارشی برای انجام عملیات حفاری و علامت‌گذاری بر روی قطعات صفحه‌ای و ورق فلزی طراحی شده است. این دستگاه با دقت برای ماشین‌کاری با دقت بالا قطعات صفحه‌ای و مونتاژهای سازه‌ای مهندسی شده است و به طور خاص با پردازش فلنج‌ها، دیسک‌ها، قطعات حلقه‌ای، صفحات تخت و قطعات مشابه سازگار است. یک الزام عملیاتی کلیدی این است که ضخامت قطعات کار باید به طور دقیق با مشخصات ماشین‌کاری مؤثر از پیش تعیین شده دستگاه مطابقت داشته باشد.

در تأسیسات ساخت سازه‌های فولادی، این تجهیزات عملیات حفاری و فرز دقیق را بر روی صفحات سازه‌ای و عناصر اتصال انجام می‌دهد و پایه‌ای قابل اعتماد برای مونتاژ پایدار چارچوب‌های فولادی فراهم می‌کند. در بخش انرژی بادی، راه‌حل‌های پیشرفته و با دقت بالا را برای برج‌ها و فلنج‌های توربین بادی ارائه می‌دهد - اطمینان حاصل می‌کند که این قطعات می‌توانند در برابر شرایط سخت محیطی مانند بادهای شدید و تغییرات دما مقاومت کنند. برای پروژه‌های ساخت پل، این تجهیزات تیرهای پل و براکت‌های پشتیبانی را پردازش می‌کند و امکان ایجاد اتصالات پایدار و بادوام را فراهم می‌کند که برای تحمل بارهای دینامیکی در طول عمر طولانی پل طراحی شده‌اند.
