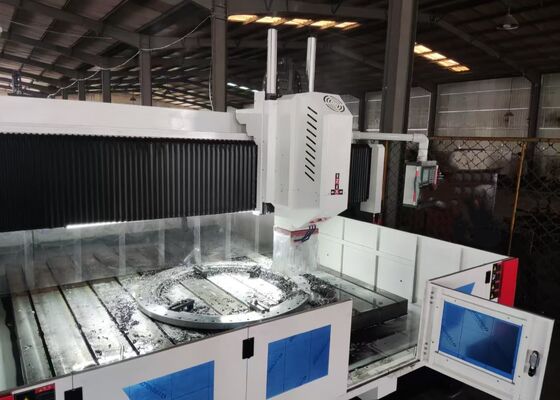

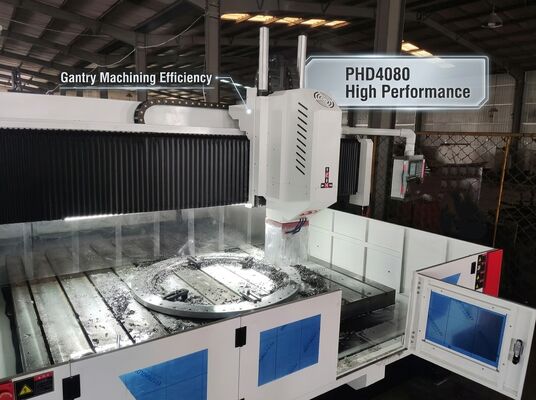

قابل استفاده در صنعت تولید برق بادی ماشین CNC Gantry Drilling Model PHD4080

مناسب برای دستگاه حفاری گانتری CNC صنعت تولید برق بادی مدل PHD4080

معرفی محصول:

این دستگاه یک واحد حفاری و فرزکاری CNC متحرک از نوع گانتری با سرعت بالا است. این دستگاه عمدتاً برای عملیات حفاری، قلاویز زنی و فرزکاری بر روی قطعات کار مانند صفحات فولادی، فلنج‌ها، مبدل‌های حرارتی، صفحات لوله و تکیه‌گاه‌های چرخشی طراحی شده است. مته‌های کاربیدی برای حفاری با سرعت بالا با خنک‌کاری داخلی استفاده می‌شوند. این دستگاه مجهز به سیستم کنترل باس CNC یا KND است که کاربری آسان را فراهم کرده و امکان اتوماسیون، دقت بالا و مناسب بودن برای تولیدات با حجم کم تا متوسط و تنوع محصولات را فراهم می‌کند.

پیکربندی محصول:

ویژگی‌های محصول

1. این دستگاه عمدتاً از یک بستر، میز کار، گانتری متحرک، هد قدرت از نوع رم عمودی، سیستم هیدرولیک، سیستم پنوماتیک، سیستم خنک‌کاری، سیستم روانکاری متمرکز، سیستم کنترل الکتریکی و یک سیستم حذف خودکار تراشه تشکیل شده است.

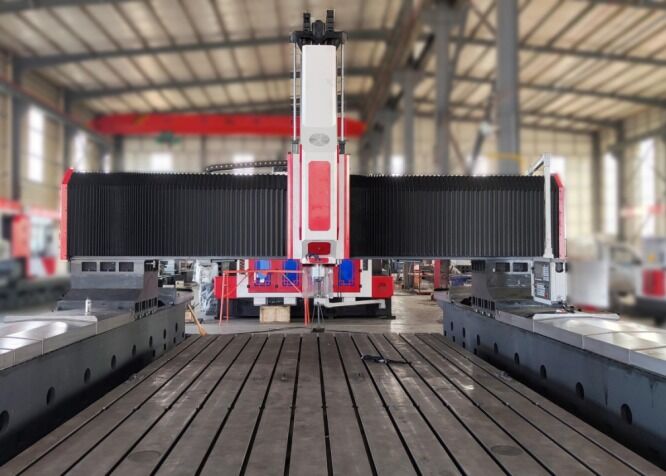

2. در این سری از دستگاه‌ها، میز کار و گانتری اجزای جداگانه هستند و گانتری بر روی دو پایه حرکت می‌کند. این طراحی پایداری و دقت پردازش را به طور قابل توجهی افزایش می‌دهد و ظرفیت تحمل بار بالایی را ارائه می‌دهد.

3. میز کار از چدن خاکستری با کیفیت بالا برای دوام و عملکرد برتر ساخته شده است.

بستر دستگاه و میز کار از چدن خاکستری با کیفیت بالا (HT300) ساخته شده‌اند و تنش‌زدایی از طریق دو مرحله عملیات حرارتی تمپرینگ انجام می‌شود. برای حذف رزونانس در طول فرآیند حفاری و افزایش طول عمر مته آلیاژی، طراحی جداگانه برای بستر و میز کار پیاده‌سازی شده است.

1. سیستم حذف خودکار تراشه و خنک‌کاری چرخه‌ای، زمان‌های غیرمولد را به حداقل رسانده و شدت کار را کاهش می‌دهد. اپراتور فقط باید قطعات کار را بارگیری و تخلیه کرده و مته‌ها را تعویض کند.

2. این دستگاه مجهز به اسپیندل تایوانی BT50 با خنک‌کاری داخلی و دقت بالا است. این دستگاه با مته‌های کاربیدی سازگار است. علاوه بر این، دستگاه دارای یک سیلندر ابزار پنوماتیک برای تعویض آسان‌تر ابزار است. موتور اسپیندل اصلی با توان بالا توسط یک تسمه همزمان کنترل شده با سروو هدایت می‌شود و امکان کار در طیف وسیعی از سرعت‌های چرخشی را فراهم می‌کند.

3. این دستگاه حفاری CNC به طور خاص بر اساس ویژگی‌های قطعه کار و الزامات دقت طراحی شده است. این دستگاه دارای ساختاری فشرده و انعطاف‌پذیر است که عملکرد پردازش بهینه را تضمین می‌کند. چه سوراخ‌ها در الگوی دایره‌ای یا خطی چیده شده باشند، دستگاه وظیفه را به سرعت و با دقت تکمیل می‌کند. در نتیجه، راه‌حلی بسیار مقرون به صرفه ارائه می‌دهد.

دستگاه برش صفحه گانتری CNC یک راه‌حل صنعتی مستحکم است که به دقت برای پردازش دقیق اجزای صفحه‌ای و عناصر سازه‌ای مهندسی شده است. این دستگاه به طور خاص برای پردازش قطعات کار مانند فلنج‌ها، دیسک‌ها، حلقه‌ها و صفحات تخت بهینه‌سازی شده است، به شرطی که ضخامت مواد در محدوده ماشین‌کاری مؤثر مشخص شده دستگاه قرار گیرد.

در کارخانه‌های تولید سازه‌های فولادی، این دستگاه حفاری صفحه، عملیات حفاری و فرزکاری دقیقی را بر روی صفحات سازه‌ای و اجزای اتصال‌دهنده انجام می‌دهد و پایه‌ای محکم برای مونتاژ قابل اعتماد چارچوب‌های فولادی فراهم می‌کند. در بخش انرژی بادی، این دستگاه ماشین‌کاری با دقت بالا را برای برج‌های توربین بادی و فلنج‌ها ارائه می‌دهد - فرآیندهای حیاتی که تضمین می‌کنند این اجزا می‌توانند در برابر شرایط محیطی سخت مانند بادهای شدید و نوسانات دما مقاومت کنند. برای پروژه‌های ساخت پل، این تجهیزات تیرهای پل و تکیه‌گاه‌ها را پردازش می‌کنند و از تشکیل اتصالات پایدار و بادوام که قادر به تحمل بارهای دینامیکی در طول عمر طولانی پل هستند، اطمینان حاصل می‌کنند.
