دستگاه سوراخکاری صفحه لنگر دستگاه پردازش صفحه CNC دستگاه سوراخکاری صفحه حلقوی

دستگاه حفاری صفحه لنگر، دستگاه پردازش صفحه CNC، دستگاه حفاری صفحه حلقه‌ای

معرفی محصول:

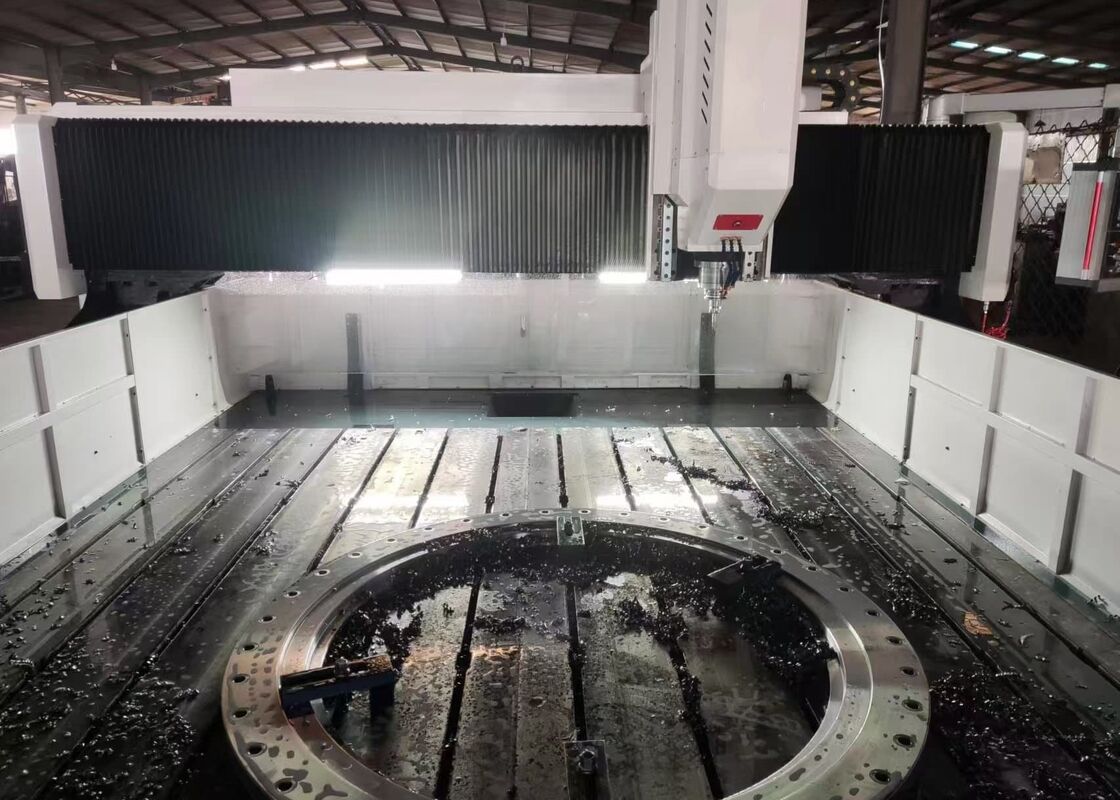

این تجهیز برای سوراخکاری، پخ زنی، قلاویز زنی و فرزکاری قطعات صفحه و سازه‌ای مهندسی شده است. این دستگاه عمدتاً برای عملیات سوراخکاری با راندمان بالا بر روی قطعات کاری مانند فلنج‌ها، دیسک‌ها، حلقه‌ها و صفحات، در محدوده ضخامت مؤثر برای پردازش، استفاده می‌شود. هم سوراخ‌های عبوری و هم سوراخ‌های کور را می‌توان بر روی مواد تک‌ماده و مواد کامپوزیت سوراخ کرد. فرآیند ماشین‌کاری به صورت دیجیتالی کنترل می‌شود و کاربری آسان را فراهم می‌کند. این سیستم از اتوماسیون پشتیبانی می‌کند، دقت بالایی را تضمین می‌کند و برای مدیریت طیف گسترده‌ای از محصولات و تولید در مقیاس بزرگ مناسب است.

مشخصات فنی:

ساختار تجهیزات:

پایه دستگاه از مواد ریخته‌گری ساخته شده و عمدتاً شامل میز کار، گانتری متحرک، زین متحرک، هد قدرت حفاری و فرزکاری، سیستم روانکاری خودکار، محفظه محافظ، سیستم خنک‌کاری چرخه‌ای، واحد کنترل دیجیتال، سیستم الکتریکی و سایر اجزای یکپارچه است. این دستگاه مجهز به جفت ریل‌های سخت غلتکی برای پشتیبانی و هدایت، همراه با جفت پیچ‌های سربی دقیق برای حرکت محرکه است. ماشین ابزار با دقت موقعیت‌یابی بالا و تکرارپذیری استثنایی در موقعیت‌یابی متمایز می‌شود.

ویژگی‌های محصول

1. بدنه دستگاه و میز کار:

بدنه دستگاه از مواد ریخته‌گری ساخته شده و از دو بخش تشکیل شده است. این بدنه قبل از ماشین‌کاری تحت فرآیند بازپخت در دمای بالا قرار می‌گیرد، سپس پس از نیمه‌تمام‌کاری تحت عملیات بازپخت کاهش تنش ثانویه قرار گرفته و در نهایت با ماشین‌کاری نهایی تکمیل می‌شود. این فرآیند چند مرحله‌ای پایداری بلندمدت دقت دستگاه را تضمین می‌کند. میز کار یک قطعه ریخته‌گری یکپارچه از چدن خاکستری (HT250) است که تحت عملیات بازپخت و پیرسازی ثانویه قرار می‌گیرد. این فرآیندها استحکام دینامیکی و استاتیکی را افزایش داده و به طور مؤثر از تغییر شکل جلوگیری می‌کنند. سطح کار مجهز به مجموعه‌ای از شیارهای T است که در یک طرح با دقت طراحی شده چیده شده‌اند تا از بستن ایمن قطعه کار اطمینان حاصل شود.

دو راهنمای خطی با دقت بالا در دو طرف پایه بدنه نصب شده‌اند که توزیع یکنواخت بار را در سراسر ریل‌های راهنما تضمین می‌کنند. این پیکربندی به طور قابل توجهی استحکام، مقاومت کششی و مقاومت فشاری دستگاه را افزایش می‌دهد. سیستم محرکه توسط یک موتور سروو AC تغذیه می‌شود که با یک جفت پیچ توپی دقیق کوپل شده و حرکت گانتری را در امتداد محور Y هدایت می‌کند. پیچ‌های قابل تنظیم به صورت استراتژیک در زیر بدنه قرار گرفته‌اند و امکان تنظیم دقیق تراز میز کار را فراهم می‌کنند.

2. گانتری متحرک:

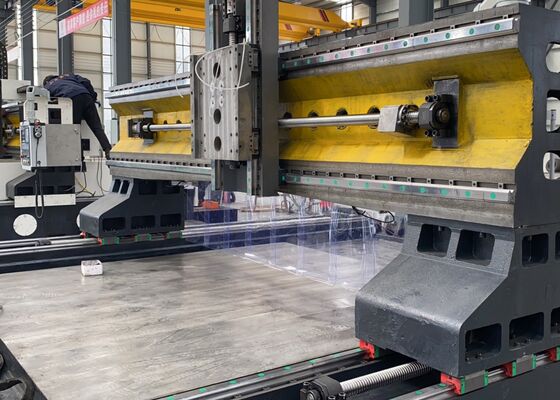

گانتری متحرک از چدن خاکستری (HT250) ساخته شده و در سمت جلوی آن مجهز به دو ریل راهنمای خطی با ظرفیت بالا است. یک جفت پیچ توپی دقیق که توسط یک موتور سروو تغذیه می‌شود، حرکت صفحه لغزنده هد قدرت را در امتداد محور X امکان‌پذیر می‌سازد. هد قدرت حفاری بر روی این صفحه لغزنده نصب شده‌اند. حرکت گانتری با چرخش مهره توپی بر روی پیچ توپی که توسط موتور سروو از طریق یک کوپلینگ دقیق هدایت می‌شود، تسهیل می‌گردد.

3. زین متحرک:

زین لغزنده متحرک یک قطعه چدن دقیق است که مجهز به دو میز لغزنده خطی CNC با ظرفیت بالا، یک جفت پیچ توپی دقیق و یک کاهنده سیاره‌ای با دقت بالا متصل به موتور سروو است. علاوه بر این، زین دارای یک سیلندر تعادل گاز نیتروژن است که وزن هد قدرت را متعادل می‌کند و در نتیجه بار روی پیچ را کاهش داده و عمر مفید آن را افزایش می‌دهد. این سیستم حرکت هد قدرت حفاری را در امتداد محور Z هدایت می‌کند و عملکردهایی مانند نزدیک شدن سریع، تغذیه کاری، عقب‌نشینی سریع و توقف را امکان‌پذیر می‌سازد. همچنین شامل حذف خودکار تراشه، پرتاب تراشه و عملکردهای مکث برای افزایش راندمان عملیاتی است.

.

این سیستم پیشرفته گانتری CNC به طور خاص برای حفاری و علامت‌گذاری با راندمان بالا قطعات صفحه و ورق فلزی مهندسی شده است. این دستگاه به دقت برای پردازش دقیق قطعات کار صفحه‌ای و مونتاژهای سازه‌ای طراحی شده است و آن را برای ماشین‌کاری فلنج‌ها، دیسک‌ها، قطعات حلقه‌ای شکل، صفحات تخت و موارد مشابه مناسب می‌سازد. یک الزام عملیاتی کلیدی این است که ضخامت قطعات کار باید در محدوده ماشین‌کاری مؤثر مشخص شده دستگاه قرار گیرد.

در کارخانه‌های ساخت سازه‌های فلزی، این تجهیز عملیات حفاری و فرزکاری با دقت بالا را بر روی صفحات سازه‌ای و قطعات اتصال انجام می‌دهد و پایه‌ای محکم برای مونتاژ قابل اعتماد چارچوب‌های فلزی فراهم می‌کند. در صنعت انرژی بادی، قابلیت‌های ماشین‌کاری پیشرفته و با دقت بالا را برای برج‌ها و فلنج‌های توربین بادی ارائه می‌دهد و اطمینان حاصل می‌کند که این قطعات برای مقاومت در برابر شرایط محیطی سخت، مانند بادهای شدید و نوسانات دما، مهندسی شده‌اند. برای ساخت پل، این تجهیز تیرهای پل و براکت‌های پشتیبان را پردازش می‌کند و امکان ایجاد اتصالات پایدار و بادوام را فراهم می‌آورد که قادر به تحمل بارهای دینامیکی در طول عمر طولانی پل هستند.
