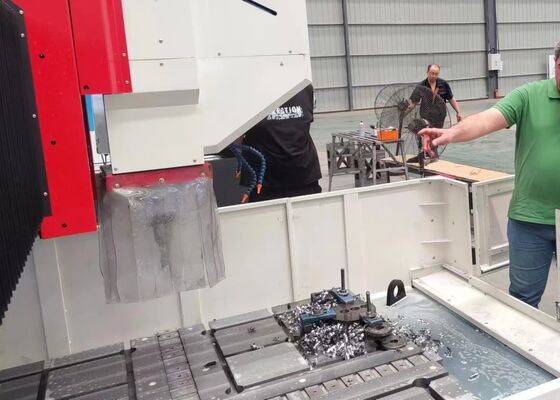

ماشین حفاری صفحه ی مبادله گرما ماشین حفاری صفحه ی CNC ماشین آسیاب صفحه ی فولاد ماشین حفاری صفحه ی فولاد

دستگاه CNC سوراخکاری صفحه مبدل حرارتی، دستگاه فرز سوراخکاری صفحه CNC، دستگاه سوراخکاری صفحه فولادی

معرفی محصول

در تأسیسات ساخت سازه‌های فولادی، این دستگاه سوراخکاری صفحه عملیات سوراخکاری و فرزکاری دقیق را بر روی صفحات سازه‌ای و عناصر اتصال‌دهنده انجام می‌دهد و پایه‌ای قابل اعتماد برای مونتاژ ایمن چارچوب‌های فولادی فراهم می‌کند. در بخش انرژی بادی، ماشین‌کاری با دقت بالا را برای برج‌ها و فلنج‌های توربین بادی ارائه می‌دهد - فرآیندهای حیاتی که تضمین می‌کنند این اجزا می‌توانند در برابر شرایط محیطی چالش‌برانگیز مانند بادهای شدید و تغییرات دما مقاومت کنند. برای ساخت پل، دستگاه تیرهای پل و تکیه‌گاه‌ها را پردازش می‌کند و از تشکیل اتصالات پایدار و بادوام اطمینان حاصل می‌کند که قادر به تحمل بارهای دینامیکی در طول عمر طولانی پل هستند.

مشخصات فنی:

ویژگی‌های محصول

1. سیستم انتقال قدرت

ریل‌های راهنمای با دقت بالا و لغزنده‌ها، که از تایوان تهیه شده‌اند، به دقت طراحی شده‌اند تا از عملکرد روان اطمینان حاصل کنند و در عین حال ظرفیت تحمل بار دستگاه را به طور قابل توجهی بهبود بخشند. محور X مجهز به دو ریل خطی غلتشی و محور Z مجهز به چهار ریل خطی غلتشی است که هر دو به عنوان اجزای اصلی هدایت و تحمل بار برای حرکات جانبی و طولی عمل می‌کنند. این پیکربندی به طور کامل الزامات فنی کاربردهای سوراخکاری با سرعت بالا را برآورده می‌کند. برای انتقال قدرت، هر دو محور X و Z توسط موتورهای سروو AC هدایت می‌شوند که پیچ‌های توپی دقیق را برای تبدیل حرکت دورانی به جابجایی خطی بسیار دقیق به کار می‌گیرند.

محور Y مجهز به دو ریل خطی غلتشی سنگین است که هر کدام دارای دو لغزنده ریل مربعی هستند و با هم مکانیزم لغزش محور Y را تشکیل می‌دهند. این طراحی نه تنها الزامات سختی و استحکام بالای قاب گانتری را برآورده می‌کند، بلکه مزایای فنی متعددی از جمله ضریب اصطکاک کم، حرکت با سرعت بالا، میرایی ارتعاش عالی و عمر مفید طولانی را ارائه می‌دهد. برای انتقال قدرت، محور Y از فناوری درایو همزمان با موتورهای سروو استفاده می‌کند که پیچ‌های توپی را به طور هماهنگ هدایت می‌کنند و حرکت رفت و برگشتی دقیق میز کار محور Y را برای عملکرد دقیق ماشین‌کاری CNC تضمین می‌کنند.

2. سیستم روانکاری خودکار و مکانیزم‌های حفاظتی

دستگاه مجهز به سیستم روانکاری خودکار حجمی فشار جزئی ساخت تایوان است که روانکاری جامع قطعات متحرک مانند ریل‌های راهنما، پیچ‌های سربی و دنده‌ها را فراهم می‌کند و عمر عملیاتی دستگاه را به طور قابل توجهی افزایش می‌دهد. محورهای X و Y توسط پوشش‌های ضد گرد و غبار محافظت می‌شوند، در حالی که محافظ‌های ضد پاشش ضد آب در اطراف میز کار نصب شده‌اند و حفاظت بیشتری را در حین کار ارائه می‌دهند.

3. سیستم مرکزی تحویل مایع خنک‌کننده

این دستگاه مجهز به یک سیستم مرکزی تحویل مایع خنک‌کننده استاندارد است. گردش داخلی مایع خنک‌کننده به طور موثر از تجمع تراشه‌های فلزی روی ابزار در حین ماشین‌کاری جلوگیری می‌کند، سایش ابزار را کاهش می‌دهد، عمر ابزار را طولانی می‌کند و پرداخت سطح قطعات کار را بهبود می‌بخشد. خروجی مایع خنک‌کننده با فشار بالا در نوک ابزار، حفاظت قابل اعتمادی را هم برای سطح قطعه کار و هم برای اتصال دوار با سرعت بالا فراهم می‌کند و از انسداد ناشی از زباله جلوگیری کرده و کیفیت کلی قطعه کار و راندمان عملیاتی را بهبود می‌بخشد.

این دستگاه صنعتی پیچیده از نوع گانتری CNC، که به طور خاص برای عملیات سوراخکاری و علامت‌گذاری صفحات و ورق‌های فلزی طراحی شده است، برای ماشین‌کاری با دقت بالا قطعات صفحه‌ای و قطعات سازه‌ای مهندسی شده است. این دستگاه که برای پردازش قطعات کاری مانند فلنج‌ها، دیسک‌ها، حلقه‌ها و صفحات صاف بهینه شده است، تضمین می‌کند که ضخامت این اجزا به شدت با پارامترهای ماشین‌کاری مؤثر تعریف شده دستگاه مطابقت دارد.

در تأسیسات تولید سازه‌های فولادی، این ماشین‌آلات عملیات سوراخکاری و فرزکاری بسیار دقیقی را بر روی صفحات سازه‌ای و اجزای اتصال‌دهنده انجام می‌دهند و پایه‌ای محکم برای مونتاژ ایمن چارچوب‌های فولادی فراهم می‌کنند. در صنعت انرژی بادی، راه‌حل‌های ماشین‌کاری دقیق را برای برج‌ها و فلنج‌های توربین بادی ارائه می‌دهد - فرآیندهای حیاتی که تضمین می‌کنند این اجزا قادر به مقاومت در برابر شرایط محیطی چالش‌برانگیز مانند بادهای شدید و نوسانات دما هستند. در ساخت پل، تجهیزات تیرهای پل و براکت‌های پشتیبان را پردازش می‌کنند و ایجاد اتصالات قوی و بادوام را تسهیل می‌کنند که برای مقاومت در برابر بارهای دینامیکی در طول عمر طولانی پل طراحی شده‌اند.
