دستگاه سوراخ‌کاری ورق فلزی CNC با تعویض ابزار خودکار، فلنج، صفحه فلزی، قطر سوراخ‌کاری 80 میلی‌متر

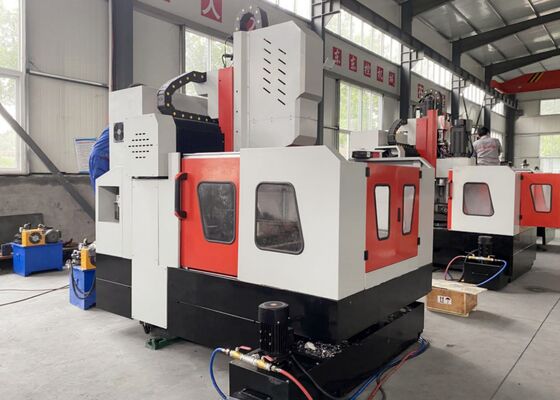

تصویر بزرگ : دستگاه سوراخ‌کاری ورق فلزی CNC با تعویض ابزار خودکار، فلنج، صفحه فلزی، قطر سوراخ‌کاری 80 میلی‌متر

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Auten
گواهی:	ISO9001
شماره مدل:	PHD2020

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
زمان تحویل:	30 روز
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	100 مجموعه در ماه

مخاطب

توضیحات محصول جزئیات

LxW:	2000 × 2000 میلی متر	قد پارتری:	600 میلی متر
مخروطی دوک:	BT50-150	حداکثر قطر حفاری:	φ50 میلی متر
Max.Thickness:	160 میلی متر	قطر ضربه زدن:	M3-M28
عرض اسلات T:	28 میلی متر	قدرت موتور سروو اسپیندل:	22 کیلووات
برجسته کردن:	دستگاه سوراخ‌کاری CNC با تعویض ابزار خودکار,دستگاه سوراخ‌کاری صفحه فلزی CNC 80 میلی‌متری,دستگاه سوراخ‌کاری ورق با تعویض ابزار خودکار , CNC metal plate drilling machine 80mm , Sheet drilling machine with automatic tool changer

ماشین سوراخ کردن ورق فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز فلز

درخواست:

دستگاه حفاری و فریز CNC برای صفحات فولادی به طور عمده در پردازش ورق لوله، فلنج ها، لاغرها، مبادله گرما،و اجزای دیگر در صنایع مانند پتروشیمی، انرژی هسته ای، انرژی بادی، دیگ ها و سازه های فولادی. این قادر به حفاری با سرعت بالا با استفاده از قطعات حفاری کربید با خنک سازی داخلی یا قطعات حفاری چرخش با سرعت بالا با خنک سازی خارجی است.دستگاه از انواع وظايف پشتیبانی می کند، از جمله حفاری، چیمفرینگ، ضربه زدن، آسیاب و حفاری. علاوه بر این، می تواند با یک سر خودکار زاویه راست اختیاری برای انجام حفاری جانبی، ضربه زدن،و عملیات فرآوری.

مشخصات:

مدل		PHD2020
اندازه قطعه کار	LxW (میلی متر)	2000x2000
اندازه قطعه کار	عرض T-slot Workbench (ملی متر)	28
سر قدرت حفاری	چه قدر؟	1
	پیچ و تاب	BT2مصرف مواد
	حداکثر قطر حفاری (ملی متر)	Φ80
	حداکثر ضخامت (ملی متر)	≤250
	قطر خروجی	M3-M30
	سرعت اسپندل (r/min)	30 تا 3000
	قدرت موتور سروا اسپندل (kW)	22/30
حرکت جانبی سر قدرت (محور X)	حداکثر حرکت افقی (ملی متر)	2000
	سرعت حرکت جانبی (r/min)	0 تا 8
	قدرت موتور سرو برای حرکت جانبی (کیلو وات)	2.4
حرکت طولی گانتری (محور Y)	حداکثر ضربه تغذیه (ملی متر)	2000
	سرعت حرکت خوراک (m/min)	0 تا 8
	قدرت سرو موتور تغذیه (kW)	2.4
حرکت عمودی تغذیه رام (محور Z)	حداکثر ضربه (ملی متر)	800
	سرعت حرکت (m/min)	0 تا 8
	قدرت موتور سرو (kW)	2.4
دقت موقعیت گذاری سه محور	X/Y/Z/A/B/C (میلی متر)	±0.015/1000
دقت موقعیت گذاری سه محور	X/Y/Z/A/B/C (میلی متر)	±0.01/1000
سیستم الکتریکی	سیستم CNC	سیمنز/ FAGOR/ KND/ GSK
عوض کننده ابزار	نوع دیسک (اختیاری)	۲۴ موقعیت ابزار
اندازه کلی	LxWxH (m)	5.3x3.8x2.7

دستگاه سوراخ‌کاری ورق فلزی CNC با تعویض ابزار خودکار، فلنج، صفحه فلزی، قطر سوراخ‌کاری 80 میلی‌متر 0

ویژگی های محصول

1صفحه ورق و فلنج حفاری، فریز و ماشین علامت گذاری متشکل از چندین قطعات کلیدی، از جمله یک پایه، اسلاید طولی، گانتری، اسلاید متقاطع، واحد تغذیه عمودی،حفاری و آسیاب چرخ دار، میز کار، سیستم خنک کننده، سیستم حذف تراشه اتوماتیک، سیستم روان کننده اتوماتیک، سیستم پنوماتیک، سیستم الکتریکی و سایر قطعات ضروری.

دستگاه سوراخ‌کاری ورق فلزی CNC با تعویض ابزار خودکار، فلنج، صفحه فلزی، قطر سوراخ‌کاری 80 میلی‌متر 1

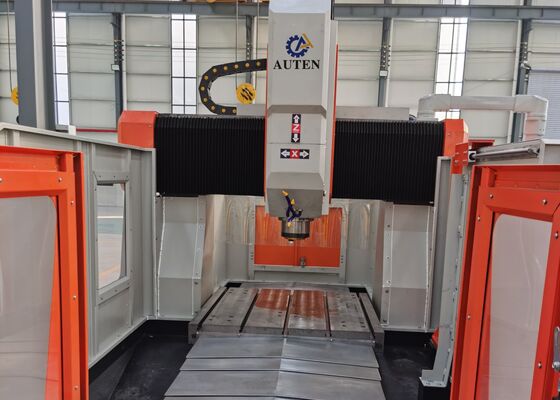

2. سر قدرت حفاری کششی سرو محرک ماشین برش صفحه فولاد CNC قادر به انجام عملیات حفاری ، ریمینگ ، ضربه زدن ، چیمفرینگ و آسیاب شکاف است.این می تواند به طور مشترک با واحدهای دیگر یا به طور مستقل کار کند.. محور حفاری مجهز به محور دقیق تایوان ساخته شده است (تبسیط داخلی) با یک سوراخ کوچیک BT50 و با مکانیسم باز کردن خودکار به صورت پروانه ای یکپارچه است.این پیکربندی تسهیل جایگزینی آسان ابزار از طریق یک میله اتصال و هیدرولیک سیلندری ابزار سیستم شل، اجازه می دهد تا تغییرات سریع بین سوراخ یا برش فرش.

دستگاه سوراخ‌کاری ورق فلزی CNC با تعویض ابزار خودکار، فلنج، صفحه فلزی، قطر سوراخ‌کاری 80 میلی‌متر 2

3ساختار ماشین حفاری و علامت گذاری مجهز به راهنمای خطی با دقت بالا است که حرکت بدون درز را تضمین می کند.یک موتور سرو AC یک کمربند هم زمان و گردهمایی پیچ توپ دقیق را هدایت می کند، که دقت فوق العاده ای را تضمین می کند.

دستگاه سوراخ‌کاری ورق فلزی CNC با تعویض ابزار خودکار، فلنج، صفحه فلزی، قطر سوراخ‌کاری 80 میلی‌متر 3

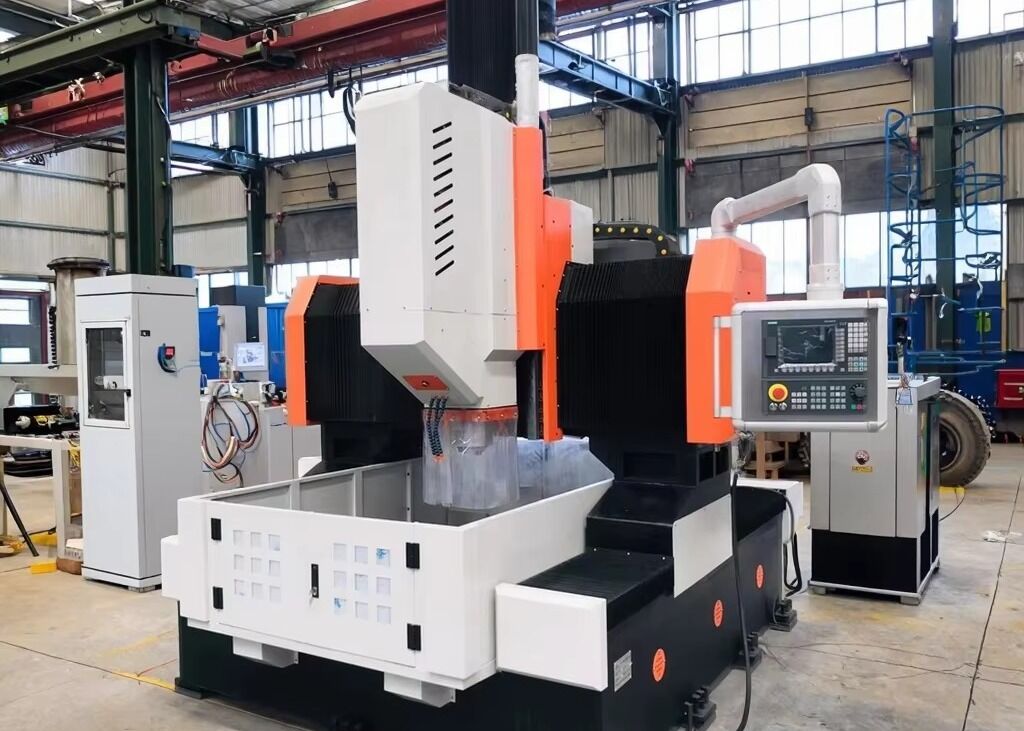

4. قاب و گانتری ماشین گانتری صفحه فلزی از فولادی با کیفیت بالا ساخته شده است. این اجزای قبل از ماشینکاری در معرض گرما بالا قرار می گیرند.پس از آن یک فرآیند گرمایش دوم پس از نیمه تکمیل برای کاهش تنش های داخلیسپس آنها به دقت ماشینکاری می شوند تا دقت و ثبات ثابت را تضمین کنند.

دستگاه سوراخ‌کاری ورق فلزی CNC با تعویض ابزار خودکار، فلنج، صفحه فلزی، قطر سوراخ‌کاری 80 میلی‌متر 4

ماشین برش صفحه گانتری CNC یک راه حل صنعتی با عملکرد بالا است که به دقت برای پردازش دقیق اجزای شکل صفحه و عناصر ساختاری طراحی شده است.این تجهیزات به طور خاص برای دستکاری قطعات مانند فلنج ها طراحی شده اند.، دیسک ها، حلقه ها و صفحه های مسطح، با شرط اصلی که ضخامت این قطعات کار در ظرف ظرفیت ماشین آلات تعیین شده موثر باقی می ماند.

دستگاه سوراخ‌کاری ورق فلزی CNC با تعویض ابزار خودکار، فلنج، صفحه فلزی، قطر سوراخ‌کاری 80 میلی‌متر 5

در کارگاه های ساخت سازه های فولادی، این ماشین حفاری صفحه، عملیات حفاری و فریز دقیق بر روی صفحات ساختاری و اجزای اتصال را انجام می دهد.فراهم کردن یک پایه قابل اعتماد برای مونتاژ پایدار قاب های فولادیدر بخش انرژی بادی،آن را ارائه می دهد ماشینکاری با دقت بالا برای برج توربین بادی و فلنج یک فرآیند ضروری است که تضمین می کند این قطعات می تواند تحمل شرایط محیط زیست چالش برانگیز (برای پروژه های ساخت پل، تجهیزات در حال پردازش گیره های پل و پشتیبانی ها هستند.تضمین ایجاد اتصالات پایدار و ماندگار قادر به تحمل بار های پویا در طول عمر طولانی پل.
