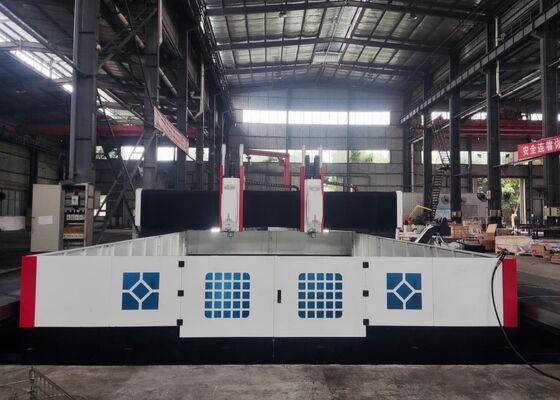

BT50 ماشین حفاری فلج صفحه CNC خودکار با کنترل PLC
معرفی محصول:

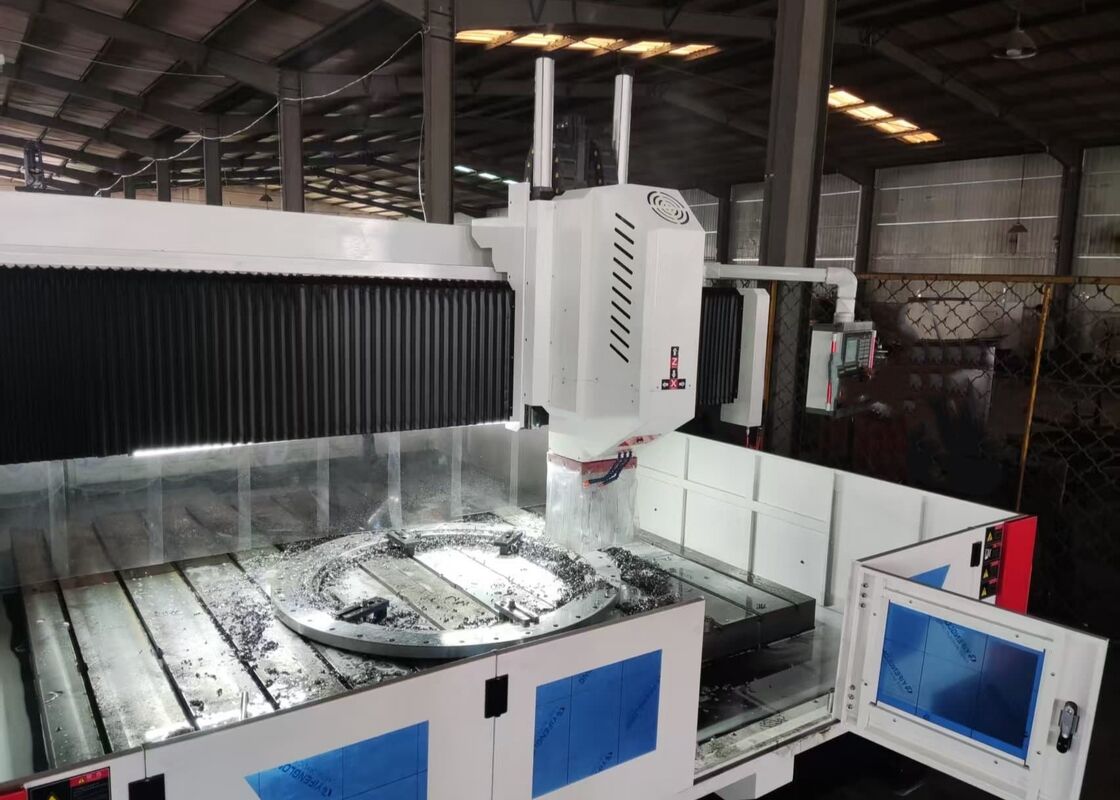

این ماشین حفاری گانتری CNC در درجه اول برای پردازش ورق لوله، فلنج ها، ورق های تابشی، مبادلات گرما و سایر اجزای صنایع مانند پتروشیمی، انرژی هسته ای،انرژی بادیاین دستگاه قادر به حفاری با سرعت بالا با قطعات حفاری کربید با خنک سازی داخلی یا با استفاده از قطعات حفاری چرخش با سرعت بالا با خنک سازی خارجی است.دستگاه از طیف وسیعی از توابع پشتیبانی می کندهمچنین می توان آن را با یک سر زاویه راست اتوماتیک اختیاری برای عملیات حفاری جانبی، ضربه زدن و آسیاب مجهز کرد.
پیکربندی محصول:
| مدل |
PHD4080 |
| اندازه قطعه کار |
LxW (میلی متر) |
4000x8000 |
| عرض T-slot Workbench (ملی متر) |
28 |
| سر قدرت حفاری |
چه قدر؟ |
1 یا 2 |
| پیچ و تاب |
BT2مصرف مواد |
| حداکثر قطر حفاری (ملی متر) |
Φ90 |
| حداکثر ضخامت (ملی متر) |
≤300 |
| قطر خروجی |
M3-M36 |
| سرعت اسپندل (r/min) |
30 تا 3000 |
| قدرت موتور سروا اسپندل (kW) |
22/30/37 |
| حرکت جانبی سر قدرت (محور X) |
حداکثر حرکت افقی (ملی متر) |
4000 |
| سرعت حرکت جانبی (r/min) |
0 تا 6 |
| قدرت موتور سرو برای حرکت جانبی (کیلو وات) |
3.6 |
| حرکت طولی گانتری (محور Y) |
حداکثر ضربه تغذیه (ملی متر) |
8000 |
| سرعت حرکت خوراک (m/min) |
0 تا 6 |
| قدرت سرو موتور تغذیه (kW) |
3.6/55 |
| حرکت عمودی تغذیه رام (محور Z) |
حداکثر ضربه (ملی متر) |
1400 |
| سرعت حرکت (m/min) |
0 تا 4 |
| قدرت موتور سرو (kW) |
3.6 |
| دقت موقعیت گذاری سه محور |
X/Y/Z/A/B/C (میلی متر) |
±0.015/1000 |
| دقت موقعیت گذاری سه محور |
X/Y/Z/A/B/C (میلی متر) |
±0.01/1000 |
| سیستم الکتریکی |
سیستم CNC |
سیمنز/ FAGOR/ KND/ GSK |
| عوض کننده ابزار |
نوع دیسک (اختیاری) |
۲۴ موقعیت ابزار |
| اندازه کلی |
LxWxH (m) |
13×6.9×62 |
ویژگی های محصول
1. ماشین حفاری فلنج متشکل از یک تخت ، اسلاید طولی ، گانتری ، اسلاید قطبی ، واحد تغذیه عمودی ، سر حفاری و فرش ، میز کار ، سیستم خنک کنندهسیستم حذف تراشه اتوماتیک، سیستم روان کننده اتوماتیک، سیستم پنوماتیک، سیستم الکتریکی و سایر اجزای کلیدی.
2. دستگاه حفاری صفحه CNC دارای یک سر قدرت حفاری سروا اسلایدی است که قادر به حفاری، ریمینگ، ضربه زدن، چامفرینگ و آسیاب شکاف است.این توابع می توانند همزمان یا به طور مستقل کار کنند.محور حفاری یک محور دقیق ساخت تایوان است (برداری داخلی) با یک BT50 کوبیده، و شامل مکانیسم باز کردن خودکار بهار پروانه است.این ماشین می تواند با هر دو حفاری یا برش فرش از طریق یک میله اتصال و هیدرولیک سیلندر ابزار آزاد تجهیز شود، تبدیل ابزار بسیار کارآمد و راحت است.
3. ماشین حفاری CNC با سرعت بالا مجهز به راهنماهای خطی با دقت بالا است ، که حرکت صاف را تضمین می کند. یک موتور سرو AC یک کمربند هم زمان و جفت پیچ توپ دقیق را هدایت می کند ،تضمین دقت استثنایی.
4. بدن و گانتری ماشین حفاری CNC از مواد ریخته شده یا صفحات فولادی جوشکاری با کیفیت بالا ساخته شده است. این اجزای قبل از پردازش در دمای بالا گرم می شوند.پس از آن، پس از نیمه تکمیل، برای از بین بردن تنش های باقیمانده، یک گرمایش دوم انجام می شود.، اطمینان از عملکرد پایدار و دقیق در طول فرآیند ماشینکاری.
5دستگاه حفاری صفحه مجهز به چندین سوراخ افقی T بر روی میز کار است که امکان قفل ایمن وسایل و صفحات را فراهم می کند.یک دستگاه خود متمرکز چهار فک خود را به طور قابل توجهی افزایش بهره وری تولید برای پردازش دسته.
6. این ماشین از یک سیستم CNC زیمنس آلمانی ، یک سیستم CNC FAGOR اسپانیایی یا یک سیستم KND چینی استفاده می کند. مختصات حفاری را می توان به راحتی بین CAD و CAM تبدیل کرد ، برنامه نویسی را ساده تر می کند,ذخیره سازی، نمایش و ارتباطات. رابط کاربری شامل جبران خطا، آلارم های خودکار و ویژگی های تعامل انسان و کامپیوتر است. مکان سوراخ قطعه کار را می توان از طریق صفحه کلید وارد کرد،USB، شبکه، یا گرافیک CAD، با تولید خودکار برنامه های ماشینکاری.
7این دستگاه مجهز به یک سنجش لبه فوتو الکتریکی است که اجازه می دهد تا موقعیت قطعه به سرعت و دقیق باشد.مجلات دیسک 24 ابزار اختیاری یا مجلات ابزار خطی به طور قابل توجهی کارایی ماشین آلات را افزایش می دهد.
8این ماشین مجهز به یک کانویر تراشه اتوماتیک و یک سیستم روانکاری اتوماتیک است.سیستم خنک کننده دارای یک پمپ خنک کننده داخلی با فشار بالا و یک پمپ خنک کننده خارجی با فشار پایین است.، ارائه انعطاف پذیری برای استفاده از خنک کننده داخلی یا خارجی.
ماشین برش صفحه گانتری CNC یک راه حل صنعتی با دوام است که به طور تخصصی برای پردازش دقیق اجزای مانند صفحه و عناصر ساختاری طراحی شده است.این تجهیزات به طور خاص برای رسیدگی به قطعات مانند فلنج بهینه شده است، دیسک ها، حلقه ها و صفحه های مسطح، با این شرط که ضخامت مواد در محدوده ماشینکاری موثر تعریف شده قرار گیرد.
در کارخانه های ساختمانی فولاد، این ماشین حفاری صفحه، عملیات حفاری و فریز دقیق بر روی صفحات ساختاری و اجزای اتصال را انجام می دهد.فراهم کردن یک پایه قابل اعتماد برای مونتاژ محکم قاب های فولادیدر صنعت انرژی بادی، it offers high-precision machining for wind turbine towers and flanges—critical processes that ensure these components can endure harsh environmental conditions (such as high winds and temperature variations)برای پروژه های ساخت پل، تجهیزات در حال پردازش گیره های پل و پشتیبانی است.تضمین ایجاد اتصالات پایدار و ماندگار قادر به تحمل بار های پویا در طول عمر طولانی پل.
