BT50 ماشین حفاری صفحه ای CNC با پیچ و تاب

دستگاه سوراخ‌کاری CNC با شفت BT50 و قطر رزوه M30 برای فرزکاری روی فلزات بزرگ

معرفی محصول:

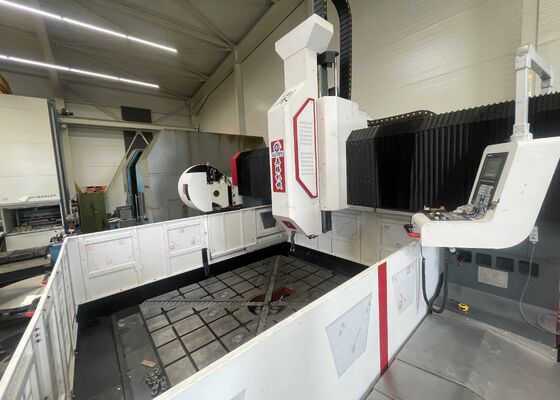

این سیستم سوراخ‌کاری دروازه‌ای CNC به‌طور خاص برای عملیات سوراخ‌کاری، پخ‌زنی، رزوه زنی و فرزکاری روی قطعات صفحه‌ای و سازه‌ای طراحی شده است. این دستگاه عمدتاً برای سوراخ‌کاری با راندمان بالا روی فلنج‌ها، دیسک‌ها، حلقه‌ها، صفحات و سایر قطعات کار در محدوده ضخامت تعریف شده استفاده می‌شود. این سیستم قادر به پردازش سوراخ‌های عبوری و سوراخ‌های کور روی مواد تک‌ماده و کامپوزیت است. با کنترل دیجیتال، فرآیند ماشین‌کاری عملکردی بی‌نقص و یک رابط کاربری بصری را تضمین می‌کند. این تجهیزات از اتوماسیون پشتیبانی می‌کنند، دقت بالایی را ارائه می‌دهند و برای تولید طیف گسترده‌ای از قطعات، مناسب برای تولیدات با حجم کم و تولید انبوه ایده‌آل هستند.

مشخصات فنی:

ساختار تجهیزات:

پایه دستگاه از مواد ریخته‌گری ساخته شده است و شامل اجزای ضروری مانند میز کار، دروازه متحرک، زین کشویی، هد قدرت سوراخ‌کاری و فرزکاری، سیستم روغن‌کاری خودکار، ویژگی‌های ایمنی، سیستم خنک‌کننده چرخشی، سیستم کنترل دیجیتال و سیستم الکتریکی است. این دستگاه از جفت ریل سخت غلتشی برای پشتیبانی و هدایت استفاده می‌کند که با جفت پیچ‌های سرب دقیق برای درایو حرکت تکمیل می‌شود. این دستگاه به دلیل دقت موقعیت‌یابی استثنایی و تکرارپذیری برتر در موقعیت‌یابی، به طور گسترده‌ای شناخته شده است.

ویژگی‌های محصول

1. هشدار خودکار سطح آب پایین

هنگامی که خنک‌کننده در فیلتر به سطح متوسط می‌رسد، سیستم به طور خودکار موتور را فعال می‌کند و به خنک‌کننده از نوار نقاله تراشه اجازه می‌دهد تا به فیلتر جریان یابد. هنگامی که خنک‌کننده به سطح بالا می‌رسد، موتور به طور خودکار متوقف می‌شود.

اگر سطح خنک‌کننده در فیلتر به نقطه پایینی برسد، سیستم از طریق گیج سطح، آلارم را فعال می‌کند و باعث می‌شود شفت به طور خودکار ابزار را جمع کند و عملکرد دستگاه را متوقف کند.

2. عملکرد حافظه خاموش

در صورت قطع ناگهانی برق یا وقفه مشابه، این عملکرد امکان بازیابی سریع و آسان آخرین موقعیت سوراخ‌کاری شده قبل از قطع برق را فراهم می‌کند. اپراتورها می‌توانند بلافاصله عملیات را از سر بگیرند، که زمان خرابی صرف شده برای یافتن موقعیت سوراخ‌کاری قبلی را به میزان قابل توجهی کاهش می‌دهد و انتقال یکپارچه به مرحله بعدی را تسهیل می‌کند.

3. یابنده لبه فوتوالکتریک:

این تجهیزات مجهز به یک یابنده لبه فوتوالکتریک هستند که امکان مکان‌یابی سریع و دقیق موقعیت قطعه کار را فراهم می‌کند.

1. یابنده لبه را در چاک شفت ابزار دستگاه قرار دهید و شفت را به آرامی بچرخانید تا از هم‌مرکزی آن اطمینان حاصل کنید.

2. از هندویل برای حرکت دادن شفت اصلی استفاده کنید و لبه توپ فولادی یابنده لبه را به آرامی با قطعه کار تماس دهید. هنگامی که چراغ قرمز خاموش شد، شفت برای معکوس آماده است. شفت را به جلو و عقب حرکت دهید تا نقطه بهینه ای را پیدا کنید که لبه توپ فولادی با قطعه کار تماس می‌گیرد.

3. مقادیر محور X و Y نمایش داده شده توسط سیستم CNC را در این نقطه ثبت کرده و آنها را در رایانه وارد کنید.

4. این فرآیند را برای مکان‌یابی چندین نقطه تشخیص در صورت نیاز تکرار کنید.

.

این سیستم دروازه‌ای CNC پیشرفته برای سوراخ‌کاری و علامت‌گذاری با راندمان بالا قطعات صفحه‌ای و ورقه‌ای ساخته شده است. این دستگاه با دقت مهندسی شده است تا پردازش دقیق قطعات کار صفحه‌ای و مجموعه‌های سازه‌ای را تضمین کند و آن را برای ماشین‌کاری فلنج‌ها، دیسک‌ها، اجزای حلقه‌ای، صفحات تخت و عناصر مشابه مناسب می‌سازد. یک شرط عملیاتی مهم این است که ضخامت قطعات کار باید با پارامترهای ماشین‌کاری موثر مشخص شده دستگاه مطابقت داشته باشد.

در تأسیسات ساخت سازه‌های فولادی، این تجهیزات عملیات سوراخ‌کاری و فرزکاری با دقت بالا را روی صفحات سازه‌ای و اجزای اتصال انجام می‌دهند و یک پایه محکم برای مونتاژ قابل اعتماد چارچوب‌های فولادی فراهم می‌کنند. در صنعت انرژی باد، این دستگاه قابلیت‌های ماشین‌کاری پیشرفته و با دقت بالا را برای برج‌ها و فلنج‌های توربین‌های بادی ارائه می‌دهد و اطمینان حاصل می‌کند که این اجزا برای تحمل شرایط محیطی سخت، مانند بادهای شدید و نوسانات دما، مهندسی شده‌اند. برای پروژه‌های ساخت پل، این تجهیزات تیرهای پل و براکت‌های پشتیبانی را پردازش می‌کنند و امکان تشکیل اتصالات پایدار و بادوام را فراهم می‌کنند که قادر به تحمل بارهای دینامیکی در طول عمر طولانی پل هستند.
