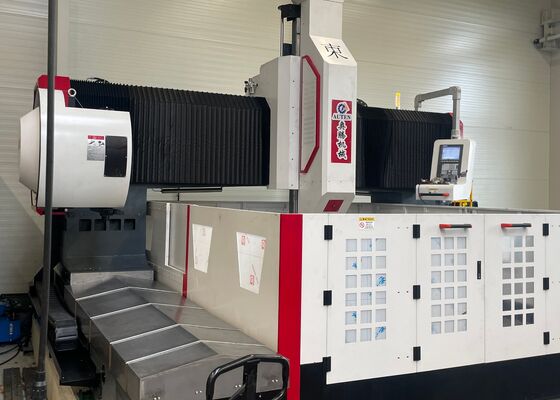

2500x2500mm تقسیم CNC گانتری حفاری آسیاب علامت گذاری ماشین 2x4.2kW قدرت موتور سرو

2500x2500mm تقسیم CNC گانتری حفاری آسیاب علامت گذاری ماشین 2x4.2kW قدرت موتور سرو

درخواست:

این سیستم حفاری گانتری CNC به طور خاص برای حفاری، چیمفر، ضربه زدن و فرش بر روی صفحه و اجزای ساختاری طراحی شده است.این عمدتا برای حفاری کارآمد فلنج استفاده می شود، دیسک ها، حلقه ها، صفحه ها و سایر قطعات در محدوده ضخامت مشخص شده. این سیستم قادر به پردازش هر دو سوراخ و سوراخ های کور در مواد تک ماده و کامپوزیت است.با کنترل دیجیتال، فرآیند ماشینکاری عملکرد بی نقص و سهولت استفاده را تضمین می کند. تجهیزات از اتوماسیون پشتیبانی می کنند، دقت بالایی را ارائه می دهند و برای تولید انواع مختلفی از قطعات مناسب هستند.شامل هر دو دسته کوچک و تولید انبوه.

مشخصات:

ساختار تجهیزات:

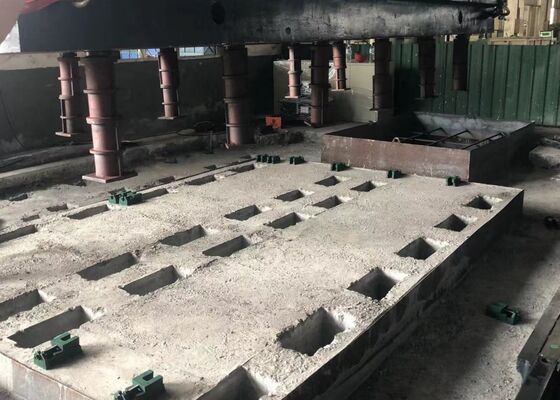

پایه ماشین از مواد ریخته شده ساخته شده است و شامل اجزای اساسی، از جمله میز کار، گانتری متحرک، شلوار کشویی متحرک، سر قدرت حفاری و فریز،سیستم روان کننده اتوماتیک، دستگاه های ایمنی، سیستم خنک کننده گردش، سیستم کنترل دیجیتال و سیستم الکتریکی.با جفت پیچ های سرب دقیق برای محرکاین دستگاه با دقت بالا در موقعیت و تکرار استثنایی در موقعیت مشخص می شود.

ویژگی های محصول

1. سر قدرت حفاری:
سر قدرت حفاری مجهز به یک موتور اسپندل خصوصی است که یک اسپندل دقیق را از طریق یک کمربند هم زمان دندان برای کاهش سرعت و افزایش گشتاور هدایت می کند.می تواند به سرعت و بدون تلاش جایگزین شود. مکانیسم تغذیه توسط یک موتور سرو و پیچ توپ تغذیه می شود. هر دو محور X و Y قادر به حرکت همزمان هستند،و یک سیستم کنترل حلقه نیمه بسته برای فعال کردن هر دو عملکرد خطی و دایره ای استفاده می شود. اسپندل با یک BT50 کانر طراحی شده است و با یک مفصل چرخشی با سرعت بالا مجهز شده است، استفاده از خنک کننده مرکز U-drill با سرعت بالا را برای پردازش کارآمد تسهیل می کند.

2دستگاه انتقال:
دستگاه انتقال از ریل های راهنمای با دقت بالا و اسلایدرهای وارد شده از تایوان استفاده می کند، که عملکرد بدون مشکل را تضمین می کند و به طور قابل توجهی ظرفیت حمل را افزایش می دهد.

محور X و محور Z هر کدام توسط دو ریل راهنمای خطی رول پشتیبانی می شوند که به عنوان ریل راهنما و حمل بار برای حرکت های جانبی و طولی عمل می کنند.این پیکربندی مطابق با الزامات فنی حفاری با سرعت بالا استسیستم های انتقال محور X و محور Z توسط موتورهای سرو AC هدایت می شوند که پیچ های توپ دقیق را برای دستیابی به حرکت خطی می چرخاند.

محور Y مجهز به دو ریل راهنمای خطی رولینگ سنگین در هر دو طرف است ، با دو ریل اسلایدر مربع که در هر ریل راهنما نصب شده اند تا یک مسیر اسلایدی قوی محور Y را تشکیل دهند.این تنظیم تضمین می کند که سفتی بالا و الزامات قدرت فریم گانتری برآورده می شود، در حالی که همچنین مزایای مانند ضریب اصطکاک پایین، حرکت با سرعت بالا، خنک کننده ارتعاش عالی و طول عمر خدمت را ارائه می دهد.انتقال محور X استفاده از دو موتور سرو موتور تکنولوژی درایو همزمان، با یک موتور سرو در هر طرف که پیچ های توپ را به همخوان حرکت می دهد. این مکانیسم حرکت قاب گانتری را تسهیل می کند و امکان ماشینکاری دقیق CNC را فراهم می کند.

3سیستم روان کننده اتوماتیک و مکانیسم های محافظتی:

این ماشین ابزار مجهز به یک سیستم روانکاری خودکار فشرده سازی قطری تولید شده در تایوان است، که برای ارائه روانکاری بدون درز به اجزای متحرک مانند ریل های راهنما طراحی شده است.پیچ های سرباین سیستم کمک می کند تا عمر ماشین را افزایش دهد. علاوه بر این، این سیستم باعث می شود که دستگاه از یک دستگاه با کیفیت بالا استفاده کند.محور X و محور Y دارای محافظ ضد گرد و غبار هستند، و یک محافظ ضد آب در اطراف میز کار نصب شده است تا حفاظت بیشتری داشته باشد.

.

این ماشین جدید CNC به طور خاص برای حفاری و علامت گذاری قطعات صفحه و ورق فلزی با کارایی بالا طراحی شده است.آن را به دقت طراحی شده است به منظور امکان پردازش دقیق از قطعات کار و مجموعه های ساختاری نوع صفحه، که آن را به ویژه برای ماشینکاری فلنج ها، دیسک ها، قطعات حلقه ای، صفحات صاف و قطعات مشابه مناسب می کند.یک ملاحظه عملیاتی مهم این است که ضخامت قطعات کار باید مطابق با پارامترهای ماشین آلات موثر تعیین شده باشد.

در تاسیسات ساخت سازه های فولادی، این تجهیزات عملیات حفاری و فریز با دقت بالا را بر روی صفحات ساختاری و عناصر اتصال انجام می دهند.فراهم کردن یک پایه محکم برای مونتاژ قابل اعتماد قاب های فولادیدر صنعت انرژی بادی، این شرکت ارائه می دهد پیشرفتهقابلیت های ماشینکاری دقیق برای برج های توربین بادی و فلنج ها که اطمینان حاصل می کند این اجزای طراحی شده برای مقاومت در برابر شرایط محیط زیست چالش برانگیزبرای پروژه های ساخت پل، دستگاه ها گیره های پل و براکت های پشتیبان را پردازش می کنند، که ایجاد ثبات،اتصال های ماندگار طراحی شده برای تحمل بار های پویا در طول طول عمر طولانی پل.
