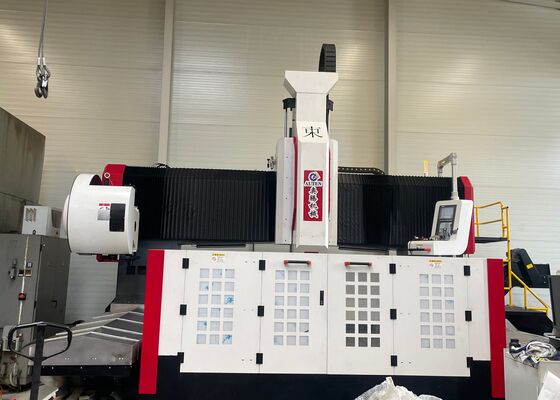

2525BT50 ماشین آسیاب حفاری سنگ شکن CNC 30KW قدرت موتور اسپندل سرو

2525BT50 ماشین آسیاب حفاری سنگ شکن CNC 30KW قدرت موتور اسپندل سرو

درخواست:

این تجهیزات حفاری گانتری CNC برای حفاری، چیمفر، ضربه زدن و فرش بر روی صفحه و اجزای ساختاری طراحی شده است.این عمدتا برای حفاری کارآمد فلنج استفاده می شود، دیسک ها، حلقه ها، صفحه ها و سایر قطعات در محدوده ضخامت موثر. هر دو سوراخ و سوراخ های کور می توانند بر روی قطعات یک ماده و مواد ترکیبی پردازش شوند.فرآیند ماشینکاری به صورت دیجیتالی کنترل می شوداین دستگاه امکان اتوماسیون و دقت بالا را فراهم می کند و از تولید انواع مختلف و تولید انبوه پشتیبانی می کند.

مشخصات:

ساختار تجهیزات:

پایه ماشین از مواد ریخته شده ساخته شده است و شامل اجزای کلیدی مانند میز کار، گانتری متحرک، صندلی کشویی متحرک، سر قدرت حفاری و فریز، سیستم روانکاری خودکار،دستگاه های محافظاین سیستم از دو ریل سخت رولینگ برای پشتیبانی و هدایت و همچنین دو پیچ سرب دقیق برای محرک استفاده می کند.ماشین با دقت موقعیت بالا و تکرار عالی در موقعیت مشخص می شود.

ویژگی های محصول

1تخت خواب و میز کار:
بستر از یک لوله مستطیل جوش ساخته شده است، که قبل از پردازش از آن استفاده می شود، پس از آن پس از نیمه تکمیل شدن برای کاهش استرس های داخلی از آن استفاده می شود,اطمینان از ثبات دقت طولانی مدت دستگاه ابزار. میز کار یک قطعه از آهن خاکستری (HT250) است که تحت درمان های دوگانه و پیری قرار گرفته است.دارای سفتی پویا و ایستاتیک بدون تغییر شکلسطح میز کار مجهز به شکاف های T به خوبی سازمان یافته برای محکم کردن قطعات کار است.دو ریل راهنمای خطی با دقت بالا در هر دو طرف پایه تخت نصب شده است تا توزیع یکنواخت فشار بر روی اسلایدهای ریل راهنما تضمین شود، به طور قابل توجهی سفتی ابزار ماشین و مقاومت آن در برابر نیروهای کششی و فشاری را افزایش می دهد. سیستم محرک دارای یک موتور سرو AC است که با یک پیچ توپ دقیق جفت شده است.حرکت گانتری را در امتداد محور Y تسهیل می کندپیچ های تنظیم پذیر در سطح پایین تخت قرار دارند تا امکان صاف کردن آسان میز کار را فراهم کنند.

2گانتري موبايل:

گانتری متحرک از آهن خاکستری (HT250) ریخته شده است و مجهز به دو ریل راهنمای خطی با ظرفیت حمل بسیار بالا در سمت جلو است.حرکت صفحه کشویی سر قدرت را در امتداد محور X هدایت می کند، که در آن سر قدرت حفاری نصب شده است. حرکت گانتری توسط سرو موتور تسهیل می شود.که چرخش مغز توپ را بر روی پیچ توپ از طریق مکانیسم اتصال دقیق هدایت می کند.

3. حرکت کردن صندلی:

صندلی کشویی متحرک یک قطعه آهن ریخته دقیق است. آن را با دو میز کشویی خطی CNC با بار فوق العاده بالا، یک مجموعه از جفت پیچ توپ دقیق،و یک Reducer سیاره ای با دقت بالا متصل به سرو موتورسرنشین همچنین دارای یک بطری توازن گاز نیتروژن برای تعادل وزن سر قدرت، کاهش بار بر روی پیچ و افزایش عمر خدمت آن است.این سیستم حرکت سر قدرت حفاری را در امتداد محور Z هدایت می کند، که امکان حرکت سریع به جلو ، کار به جلو ، حرکت سریع به عقب و توقف را فراهم می کند. علاوه بر این ، از عملکرد قطع تراشه خودکار ، حذف تراشه و توقف مجهز است.

.

این ماشین پیشرفته گانتری CNC به طور خاص برای حفاری و علامت گذاری اجزای صفحه و ورق فلزی با عملکرد بالا طراحی شده است.با دقت طراحی شده برای تسهیل ماشینکاری دقیق قطعات کاری نوع صفحه و مجموعه های ساختاری، آن را به طور ایده آل برای پردازش فلنج، دیسک، قطعات حلقه ای، صفحات صاف و اجزای مشابه مناسب است.یک نیاز عملیاتی کلیدی این است که ضخامت قطعات کار باید با پارامترهای ماشینکاری موثر از پیش تعریف شده مطابقت داشته باشد.

در تاسیسات ساخت سازه های فولادی، این تجهیزات عملیات حفاری و فریز با دقت بالا را بر روی صفحات ساختاری و عناصر اتصال انجام می دهند.فراهم کردن یک پایه قوی برای مونتاژ قابل اعتماد چارچوب های فولادیدر بخش انرژي بادي، پيشرفت مي کند،قابلیت های ماشینکاری دقیق برای برج های توربین بادی و فلنج ها که اطمینان می دهد این اجزای طراحی شده برای تحمل شرایط محیط زیست سختبرای پروژه های ساخت پل، تجهیزات در حال پردازش گیره های پل و براکت های پشتیبانی هستند، که امکان ایجاد ثبات،اتصالات طولانی مدت که برای تحمل بار های پویا در طول زندگی طولانی پل طراحی شده اند.
