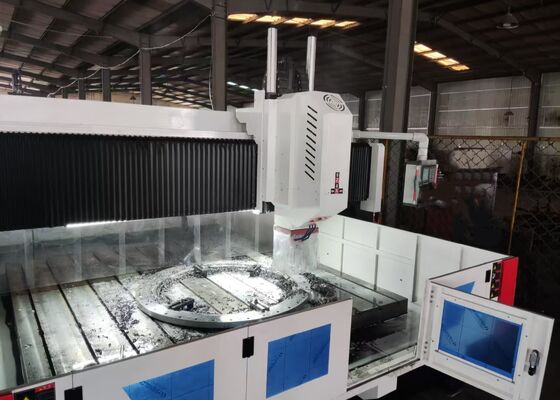

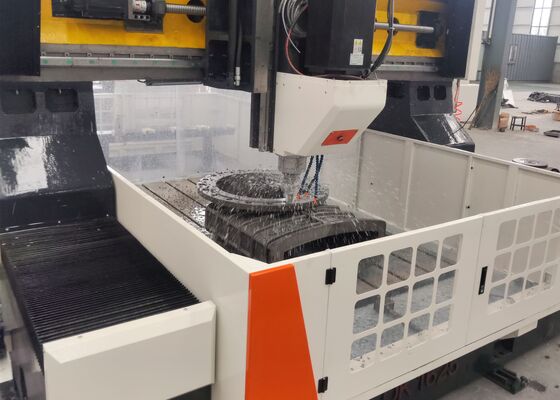

0 تا 8 دور در دقیقه سرعت حرکت جانبی دستگاه سوراخ‌کاری ورق فلزی CNC با دروازه 6000x6000 میلی‌متر قطعه کار

0~8 R/Min سرعت حرکت جانبی دستگاه حفاری صفحه ورق CNC Gantry با ابعاد 6000x6000 میلی‌متر قطعه کار

کاربرد:

این دستگاه حفاری و فرزکاری فلنج از نوع CNC گانتری، به‌طور سفارشی برای انجام مجموعه‌ای کامل از عملیات ماشین‌کاری—از جمله حفاری، پخ‌زنی، قلاویزکاری، فرزکاری و سوراخ‌کاری—بر روی قطعات کار ورقه‌ای و مجموعه‌های سازه‌ای مهندسی شده است. این دستگاه، عملکرد حفاری با راندمان بالا را برای قطعاتی مانند فلنج‌ها، دیسک‌ها، قطعات حلقوی و ورق‌هایی با ضخامت‌های مشخص شده در محدوده مؤثر، ارائه می‌دهد. این دستگاه که قادر به پردازش سوراخ‌های عبوری و سوراخ‌های کور است، سازگاری استثنایی با قطعات مواد یکپارچه و قطعات کار مواد کامپوزیت دارد. این دستگاه که به فناوری کنترل دیجیتال پیشرفته مجهز شده است، سهولت و راحتی عملیاتی برجسته‌ای را تضمین می‌کند. این دستگاه، تولید خودکار با دقت بالا را تسهیل می‌کند، به الزامات پردازش انواع مختلف قطعات کار پاسخ می‌دهد و از فرآیندهای تولید در مقیاس بزرگ پشتیبانی می‌کند.

مشخصات:

ساختار تجهیزات:

این دستگاه حفاری و علامت‌گذاری CNC گانتری، به‌طور اختصاصی با یک میز کار تخت آهنی، یک مجموعه گانتری متحرک، یک زین عبوری، یک واحد قدرت حفاری-فرزکاری، یک سیستم روغن‌کاری و حفاظت خودکار، یک ماژول خنک‌کننده در گردش مجدد، یک سیستم کنترل عددی (NC) و یک ماژول کنترل الکتریکی ساخته شده است. این دستگاه که به ریل‌های راهنما مجهز شده است، پایداری باربری قوی و موقعیت‌یابی دقیق حرکت را ارائه می‌دهد، در حالی که مکانیزم‌های درایو پیچ توپی با دقت بالا، دقت موقعیت‌یابی برتر و تکرارپذیری عملیاتی عالی را تضمین می‌کنند.

ویژگی‌های محصول

1. سر قدرت حفاری
سر قدرت حفاری به یک موتور اسپیندل سروو اختصاصی مجهز شده است که از یک تسمه همزمان دندانه‌دار برای کاهش سرعت و تقویت گشتاور برای راه‌اندازی یک اسپیندل دقیق هدفمند استفاده می‌کند. اسپیندل شامل یک پیکربندی بلبرینگ تماس زاویه‌ای ژاپنی شش ردیفه (چهار بلبرینگ در جلو، دو در عقب) است تا امکان تنظیم سرعت بدون پله را فراهم کند. اسپیندل که با یک سیستم تعویض ابزار پنوماتیکی یکپارچه شده است، امکان تعویض سریع و بدون دردسر ابزار را فراهم می‌کند. حرکت تغذیه توسط یک موتور سروو همراه با یک پیچ توپی فعال می‌شود. محورهای X و Y از عملکرد پیوندی پشتیبانی می‌کنند و کنترل نیمه‌بسته را اتخاذ می‌کنند، در نتیجه قابلیت‌های درون‌یابی خطی و دایره‌ای را به دست می‌آورند. بینی اسپیندل با یک سوراخ مخروطی BT50 طراحی شده و با یک اتصال چرخشی با سرعت بالا یکپارچه شده است که ماشین‌کاری U-drill با سرعت بالا را از طریق تحویل مایع خنک‌کننده از طریق اسپیندل تسهیل می‌کند.

2. سیستم انتقال
این سیستم با ادغام ریل‌های راهنمای ساخت تایوان و طراحی لغزنده با دقت بالا، عملکرد عملیاتی روان و ظرفیت باربری سنگین را ارائه می‌دهد. محور X از ریل‌های راهنمای خطی دوگانه به عنوان اجزای هدایت جانبی و باربری استفاده می‌کند و به‌طور کامل نیازهای عملیاتی فرآیندهای حفاری با سرعت بالا را برآورده می‌کند. برای انتقال محور X، یک موتور سروو AC یک پیچ توپی دقیق را برای دستیابی به حرکت خطی دقیق هدایت می‌کند.

3. سیستم انتقال (بخش محور Y، ادامه)
محور Y به دو ریل راهنمای خطی سنگین در هر طرف مجهز شده است، با سه کالسکه ریل مربعی که به هر ریل راهنما متصل شده‌اند—که در مجموع مکانیزم لغزشی محور Y را تشکیل می‌دهند. این پیکربندی ساختاری نه تنها الزامات سختگیرانه برای استحکام بالا و استحکام ساختاری قاب گانتری را برآورده می‌کند، بلکه مزایای فنی کلیدی را نیز ارائه می‌دهد، از جمله ضریب اصطکاک کم، سرعت حرکت بالا، ویژگی‌های میرایی ارتعاش استثنایی و یک چرخه عمر طولانی. برای فعال‌سازی محور Y، فناوری درایو همزمان موتور سروو دوگانه پیاده‌سازی می‌شود: یک موتور سروو اختصاصی در هر طرف مستقر می‌شود تا به‌طور همزمان چرخش پیچ توپی را هدایت کند، در نتیجه جابجایی قاب گانتری را تسهیل می‌کند و عملیات ماشین‌کاری CNC با دقت بالا را فعال می‌کند.

.

این دستگاه صنعتی CNC گانتری با عملکرد بالا، به‌طور سفارشی برای اجرای عملیات حفاری و علامت‌گذاری بر روی قطعات ورقه‌ای و فلزی طراحی شده است. این دستگاه که با دقت طراحی شده است تا امکان ماشین‌کاری دقیق قطعات کار ورقه‌ای و مجموعه‌های سازه‌ای را فراهم کند، سازگاری تخصصی را برای پردازش فلنج‌ها، دیسک‌ها، قطعات حلقوی، صفحات تخت و اجزای مشابه ارائه می‌دهد. یک پیش‌نیاز عملیاتی اصلی این است که ضخامت قطعه کار باید دقیقاً با پارامترهای ماشین‌کاری مؤثر از پیش تعیین شده دستگاه مطابقت داشته باشد.

در کارخانه‌های ساخت سازه‌های فولادی، این تجهیزات عملیات حفاری و فرزکاری با دقت بالا را بر روی صفحات سازه‌ای و اجزای اتصال انجام می‌دهند و یک پایه محکم برای مونتاژ پایدار چارچوب‌های فولادی ایجاد می‌کنند. در صنعت انرژی باد، راه‌حل‌های ماشین‌کاری با دقت بالا را برای برج‌ها و فلنج‌های توربین‌های بادی ارائه می‌دهد—یک فرآیند حیاتی که تضمین می‌کند این اجزا قادر به تحمل شرایط محیطی شدید (به عنوان مثال، بادهای شدید، نوسانات دما) هستند. برای طرح‌های ساخت پل، این تجهیزات تیرهای پل و براکت‌های پشتیبانی را پردازش می‌کنند و تشکیل اتصالات پایدار و بادوام را تسهیل می‌کنند که برای تحمل بارهای دینامیکی در طول چرخه عمر طولانی پل طراحی شده‌اند.
