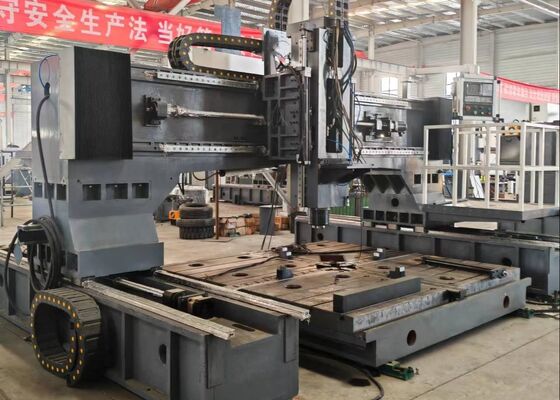

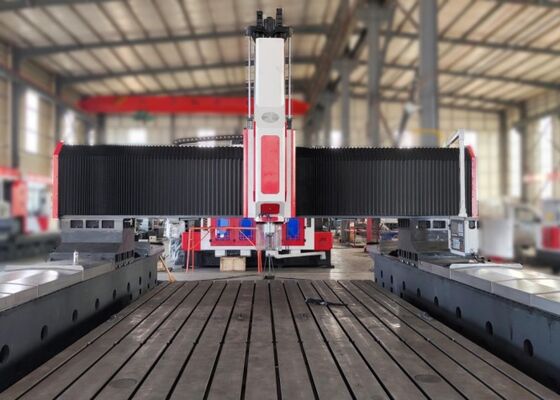

ماشین حفاری صفحه صنعتی CNC با ظرفیت 6000x6000mm workpiece 22 Kw Servo Spindle Motor

ماشین حفاری صفحه صنعتی CNC با ظرفیت 6000x6000mm workpiece 22 Kw Servo Spindle Motor

درخواست:

این ماشین CNC برای حفاری و فریز فرش گانتری به طور خاص برای انجام حفاری، چیمفر، ضربه زدن، فریز و عملیات سوراخ کردن بر روی قطعات کاری صفحه و اجزای ساختاری طراحی شده است.آن را ارائه می دهد عملکرد حفاری سوراخ با کارایی بالا برای قطعات مانند فلنج، دیسک ها، حلقه ها و صفحات که ضخامت آنها در محدوده موثر تعیین شده قرار دارد. با توانایی پردازش هر دو سوراخ و سوراخ های کور،تجهیزات سازگاری قوی با اجزای یک ماده و مواد ترکیبی را نشان می دهد.مجهز به تکنولوژی کنترل دیجیتال پیشرفته، ابزار ماشین اطمینان از راحتی عملیاتی برتر است.تقاضا برای فرآوری انواع مختلف را برآورده می کند، و از گردش کار تولید در مقیاس بزرگ پشتیبانی می کند.

مشخصات:

ساختار تجهیزات:

این ماشین CNC حفاری و علامت گذاری گانتری به طور خاص با یک میز کار بستر آهن ریخته شده، یک مجمع گانتری متحرک، یک سرنشین عبور، یک سر قدرت حفاری-فرش،یک سیستم روانکاری و حفاظت خودکار، یک ماژول خنک کننده گردش ، یک سیستم کنترل عددی (NC) و یک واحد کنترل الکتریکی.در حالی که مکانیسم های انتقال پیچ توپ با دقت بالا دقت موقعیت گذاری استثنایی و تکرار قابل توجهی را تضمین می کنند.

ویژگی های محصول

1. سر قدرت حفاری:
سر قدرت حفاری با یک موتور مخصوص servo spindle مجهز است.که از یک کمربند هم زمان دندان دار برای کاهش سرعت و افزایش گشتاور برای هدایت یک اسپندل دقیق تخصصی استفاده می کند. اسپندل یک ترتیب تماس زاویه ای ژاپنی شش ردیف (چهار در جلو، دو در عقب) را برای تحقق تنظیم سرعت بدون گام اتخاذ می کند. مجهز به سیستم تغییر ابزار پنوماتیک،اسپندل امکان جایگزینی سریع و راحت ابزار را فراهم می کند. حرکت تغذیه توسط یک موتور سرو همراه با یک پیچ توپ هدایت می شود.محور های X و Y از قابلیت پیوند پشتیبانی می کنند و از کنترل نیمه بسته استفاده می کنند تا توانایی های متقابل خطی و دایره ای را به دست آورند. پایان پیچ دارای یک سوراخ کانری BT50 است و با یک مفصل چرخشی با سرعت بالا ادغام شده است که باعث می شود فرایندهای U-drill با سرعت بالا با تامین خنک کننده از طریق پیچ شود.

2سیستم انتقال:
این سیستم با استفاده از ریل های راهنمای تولید شده در تایوان و طراحی اسلایدر با دقت بالا، عملکرد عملیاتی صاف و ظرفیت حمل بار سنگین را تضمین می کند.
محور X دو ریل راهنمای خطی رولینگ را به عنوان مسیرهای راهنمایی جانبی و حمل بار اتخاذ می کند، که به طور کامل نیازهای عملیات حفاری با سرعت بالا را برآورده می کند.یک موتور سرو AC یک پیچ توپ دقیق را برای تحقق حرکت خطی هدایت می کند.

محور Y مجهز به دو ریل راهنمای خطی رولینگ سنگین در هر طرف است، با سه واگن ریل مربع که در هر ریل راهنما نصب شده اند، به طور کلی مکانیسم کششی محور Y را تشکیل می دهند.این طراحی ساختاری نه تنها نیازهای سفتی و قدرت بالای قاب گانتری را برآورده می کند بلکه مزایای فنی از جمله ضریب اصطکاک پایین را نیز ارائه می دهد، سرعت حرکت بالا، عملکرد خنک کننده ارتعاش برتر و طول عمر طولانی مدت. محور Y محور دو محور دو محور هم زمان استفاده می کند:یک سرو موتور در هر طرف برای هدایت همزمان چرخش پیچ توپ تنظیم شده است، به این ترتیب امکان حرکت قاب گانتری و دستیابی به ماشینکاری دقیق CNC.

.

این ماشین صنعتی CNC با عملکرد بالا به طور خاص برای حفاری و علامت گذاری بر روی قطعات فلزی صفحه و ورق طراحی شده است.طراحی شده برای اطمینان از ماشینکاری دقیق قطعات کاری و قطعات ساختاری نوع صفحه، این قابلیت سازگاری اختصاصی را برای فرش های پردازش، دیسک ها، حلقه ها، صفحات صاف و اجزای مشابه فراهم می کند.یک نیاز اصلی این است که ضخامت قطعه کار باید به طور دقیق مطابق با پارامترهای فرآوری موثر از پیش پیکربندی شده دستگاه باشد.

در داخل تاسیسات ساختمانی فولادی، این تجهیزات عملیات حفاری و فرش دقیق بر روی صفحات ساختاری و عناصر اتصال را انجام می دهند.ایجاد یک پایه قوی برای مونتاژ پایدار قاب های فولادیدر بخش انرژی بادی،این شرکت راه حل های ماشینکاری با دقت بالا را برای برج های توربین بادی و فلنج های آن ارائه می دهدبرای پروژه های ساخت پل، تجهیزات در حال پردازش گیره های پل و براکت های پشتیبانی هستند، که تشکیل ثابت،اتصالات طولانی مدت طراحی شده برای تحمل بار های پویا در طول زندگی طولانی پل.
