ماشین حفاری صفحه CNC قوی 6000x6000mm اندازه قطعه کار و 22 Kw سرو اسپندل موتور

ماشین حفاری صفحه CNC قوی 6000x6000mm اندازه قطعه کار و 22 Kw سرو اسپندل موتور

درخواست:

این تجهیزات حفاری و فریز فلنج گانتری CNC عمدتا برای انجام حفاری، چیمفر، ضربه زدن، فریز و عملیات سوراخ کردن بر روی قطعات کاری صفحه و اجزای ساختاری طراحی شده است.آن را ارائه می دهد عملکرد حفاری سوراخ کارآمد برای قطعات کار از جمله فلنج، دیسک ها، حلقه ها و صفحات با ضخامت در محدوده موثر مشخص شده قرار می گیرند.هم با اجزای یک ماده و هم با اجزای ترکیبی سازگار است.با استفاده از تکنولوژی کنترل دیجیتال، ابزار ماشین اطمینان از راحتی عملیاتی استثنایی را فراهم می کند.پشتیبانی از الزامات پردازش چند گونه، و عملیات تولید در مقیاس بزرگ را امکان پذیر می کند.

مشخصات:

ساختار تجهیزات:

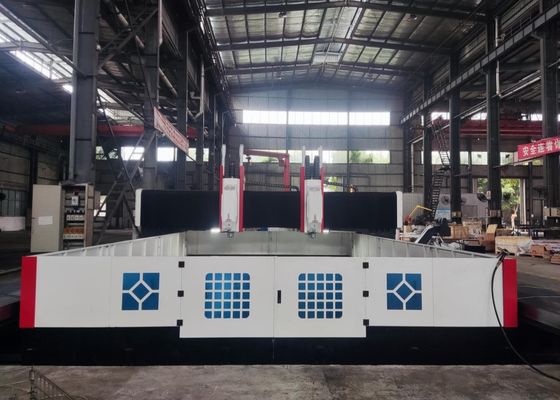

این ماشین CNC حفاری و علامت گذاری گانتری در درجه اول مجهز به یک تخت کار آهن ریخته شده، یک ساختار گانتری متحرک، یک سرنشین عبور، یک سر قدرت حفاری-فرش،یک سیستم روانکاری و حفاظت خودکار، یک واحد خنک کننده گردش ، یک سیستم کنترل عددی (NC) و یک مجموعه کنترل الکتریکی.در حالی که مکانیسم های محرک پیچ توپ با دقت بالا اطمینان از دقت بالاتر موقعیت و تکرار عالی.

ویژگی های محصول

1تخت خواب و میز کار:
بستر ماشین به عنوان یک قطعه آهن خاکستری (HT250) ساخته شده است، در حالی که گانتری و پایه پرتگاه جانبی از سازه های جوشیده با قدرت بالا ساخته شده است.پس از درمان های ثانویه و پیری، ماشینکاری دقیق برای دستیابی به سفتی پویا و استاتیک استثنایی انجام می شود، به طور موثر از تغییر شکل ساختاری جلوگیری می کند.سطح میز کار دارای T-slots دقیق ماشین آلات در یک طرح بهینه شده ترتیبدو راهنمای خطی با دقت بالا در هر دو طرف پایه تخت نصب شده اند.تضمین توزیع یکنواخت نیروی در میان واگن های راهنما و افزایش قابل توجهی از سفتی دستگاه ابزار، مقاومت کششی و مقاومت فشرده سازی. سیستم محرک یک موتور servo AC را با یک مجموعه پیچ توپ دقیق برای انتقال دو طرفه به کار می برد.اجازه حرکت صاف محور Y گانتریبولت های تنظیم پذیر در پایین تخت به صورت استراتژیک توزیع شده اند، که امکان کالیبراسیون راحت تراز افقی میز کار را فراهم می کند.

2گانتري موبايل:

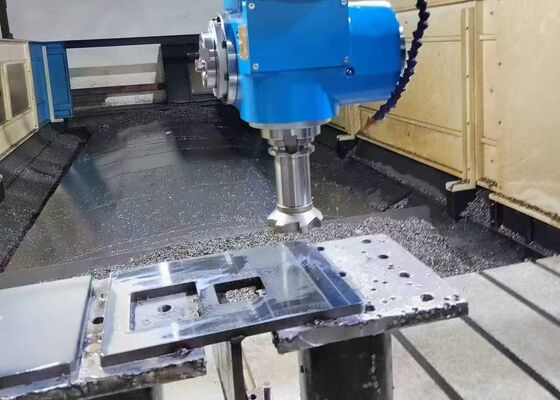

گارتری متحرک از مواد آهن خاکستری (HT250) ساخته شده است، با دو راهنمای خطی رولینگ با بار بسیار بالا که در سمت جلو ساختار گارتری یکپارچه شده اند.مجموعه ای از مجموعه های پیچ توپ دقیق، همراه با یک موتور سرو، حرکت محور X از اسلاید سر قدرت را تسهیل می کند. سر قدرت حفاری بر روی اسلاید سر قدرت نصب شده است تا عملکرد ماشینکاری را ارائه دهد.

3-سعد متحرک:
صندلی متحرک یک مجمع ساختاری از آهن ریخته شده دقیق است که با دو راهنمای خطی CNC با بار بالا، مجموعه ای از مجمع پیچ های توپ دقیق،و یک Reducer سیاره ای با دقت بالا به یک سرو موتور متصل شده استهمچنین با یک سیلندر تعادل نیتروژن یکپارچه شده است که وزن سر قدرت را برای به حداقل رساندن بار بر روی پیچ توپ و افزایش عمر عملیاتی آن تعادل می دهد.این قطعه راننده سر قدرت حفاری برای اجرای حرکت محور Z، که قابلیت عملکرد اصلی از جمله تغذیه سریع، تغذیه کاری، عقب نشینی سریع و توقف دقیق را فراهم می کند. علاوه بر این، شکستن تراشه خودکار، تخلیه تراشه،و قابلیت های توقف برای افزایش کارایی ماشینکاری و انعطاف پذیری عملیاتی.

.

این ماشین صنعتی CNC با عملکرد بالا به طور خاص برای حفاری و علامت گذاری بر روی قطعات فلزی صفحه و ورق طراحی شده است.به دقت برای اطمینان از ماشینکاری دقیق قطعات کاری نوع صفحه و قطعات ساختاری ساخته شده است، این قابلیت سازگاری اختصاصی را با پردازش فلنج ها، دیسک ها، حلقه ها، صفحات صاف و اجزای مشابه ارائه می دهد.یک نیاز اساسی این است که ضخامت قطعه کار باید به طور دقیق با مشخصات ماشین پیش تعیین شده موثر پردازش.

در کارخانه های ساخت ساختارهای فولادی، این تجهیزات عملیات حفاری و فریز دقیق بر روی صفحات ساختاری و اجزای اتصال را انجام می دهند.برای ایجاد یک پایه محکم برای مونتاژ پایدار قاب های فولادیدر صنعت انرژی بادی،این شرکت راه حل های ماشینکاری با دقت بالا را برای برج های توربین بادی و فلنج های آن ارائه می دهد.برای پروژه های ساخت پل، تجهیزات در حال پردازش گیره های پل و براکت های پشتیبانی هستند، که امکان تشکیل استقرار،اتصال های ماندگار طراحی شده برای تحمل بار های پویا در طول زندگی طولانی پل.
