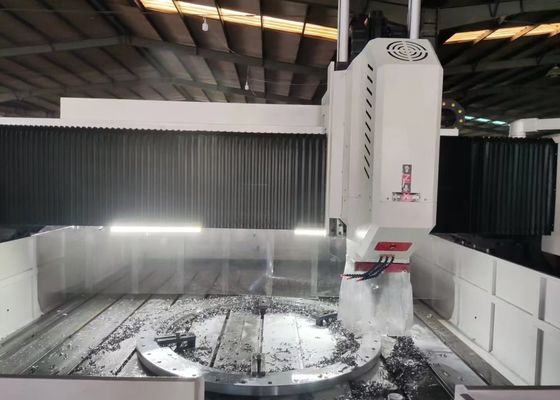

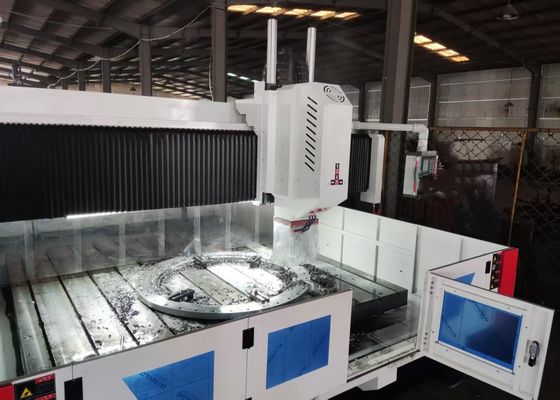

9000x7500x4000mm اندازه کلی CNC Gantry Flange سوراخ کردن ماشین علامت گذاری BT50 Spindle Taper

9000x7500x4000mm اندازه کلی دستگاه سوراخکاری و علامت گذاری CNC Gantry Flange با مخروطک اسپیندل BT50

کاربرد:

این تجهیزات در درجه اول برای انجام عملیات سوراخکاری، پخ زنی، قلاویزکاری، فرزکاری و بورینگ بر روی قطعات صفحه ای و سازه ای مهندسی شده است. این دستگاه عملکرد سوراخکاری با راندمان بالا را برای قطعات کار مانند فلنج ها، دیسک ها، حلقه ها و صفحات با ضخامت های موجود در محدوده عملیاتی موثر مشخص شده خود ارائه می دهد. با داشتن قابلیت پردازش سوراخ های عبوری و سوراخ های کور، سازگاری گسترده ای را با قطعات تک ماده و مواد کامپوزیت نشان می دهد. ابزار ماشین کنترل عددی را برای فرآیندهای ماشینکاری خود ادغام می کند و از راحتی عملیاتی برتر اطمینان می دهد. این دستگاه امکان تولید خودکار، با دقت بالا، چند منظوره و در مقیاس بزرگ را برای پاسخگویی به نیازهای صنعتی فراهم می کند.

مشخصات:

ساختار تجهیزات:

این تجهیزات در درجه اول با یک میز کار بستر ریخته گری، یک Gantry متحرک، یک زین متحرک، یک هد قدرت سوراخکاری و فرزکاری، یک سیستم روغن کاری و حفاظت خودکار، یک ماژول خنک کننده در گردش، یک سیستم کنترل عددی و یک سیستم کنترل الکتریکی پیکربندی شده است. ریل های راهنما پشتیبانی باربری پایدار و هدایت حرکت دقیق را فراهم می کنند، در حالی که مکانیزم های انتقال پیچ توپی دقیق، دقت موقعیت یابی استثنایی و تکرارپذیری برجسته را تضمین می کنند.

ویژگی های محصول

1. هد قدرت سوراخکاری:
هد قدرت سوراخکاری مجهز به یک موتور اسپیندل سروو اختصاصی است که از یک تسمه همزمان دندانه دار برای کاهش سرعت و افزایش گشتاور برای هدایت یک اسپیندل دقیق تخصصی استفاده می کند. اسپیندل یک آرایش بلبرینگ تماس زاویه ای ژاپنی شش ردیفه (چهار در جلو، دو در عقب) را برای تحقق تنظیم سرعت بدون پله اتخاذ می کند. اسپیندل مجهز به یک سیستم تعویض ابزار پنوماتیکی، تعویض سریع و راحت ابزار را امکان پذیر می کند. حرکت تغذیه توسط یک موتور سروو همراه با یک پیچ توپی تامین می شود. محورهای X و Y از عملکرد اتصال پشتیبانی می کنند و از کنترل نیمه حلقه بسته برای دستیابی به قابلیت های درون یابی خطی و دایره ای استفاده می کنند. بینی اسپیندل دارای یک سوراخ مخروطی BT50 است و با یک اتصال چرخشی با سرعت بالا ادغام شده است که عملیات ماشینکاری خنک شونده با آب مرکز U-drill با سرعت بالا را تسهیل می کند.

2. سیستم انتقال:
سیستم انتقال از ریل های راهنمای تایوانی همراه با پیکربندی لغزنده با دقت بالا استفاده می کند و از عبور عملیاتی روان و افزایش ظرفیت باربری سنگین اطمینان می دهد.

3. سیستم روغن کاری خودکار و مکانیسم حفاظت:
ابزار ماشین مجهز به یک سیستم روغن کاری خودکار توزیع فشار حجمی تایوانی است. این دستگاه روغن کاری خودکار را به تمام اجزای متحرک — از جمله ریل های راهنما، پیچ های سرب و رک ها — با پوشش کامل و بدون شکاف ارائه می دهد و به طور موثر طول عمر ابزار ماشین را افزایش می دهد. محورهای X و Y تجهیزات مجهز به پوشش های محافظ ضد گرد و غبار هستند، در حالی که محافظ های پاشش مقاوم در برابر آب در اطراف میز کار نصب شده اند تا از یکپارچگی عملیاتی اطمینان حاصل شود..

این دستگاه صنعتی CNC Gantry با عملکرد بالا در عملیات سوراخکاری و علامت گذاری برای قطعات صفحه ای و ورق فلزی تخصص دارد. این دستگاه به طرز ظریفی برای ارائه ماشینکاری دقیق قطعات کار صفحه ای و قطعات سازه ای مهندسی شده است، با سازگاری اختصاصی برای پردازش فلنج ها، دیسک ها، حلقه ها، صفحات تخت و اجزای مشابه. یک پیش نیاز اصلی این است که ضخامت قطعه کار باید کاملاً با پارامترهای ماشینکاری موثر از پیش تعیین شده دستگاه مطابقت داشته باشد.

در داخل تاسیسات تولید سازه های فولادی، این تجهیزات سوراخکاری و فرزکاری دقیق را بر روی صفحات سازه ای و عناصر اتصال انجام می دهند و پایه ای محکم برای مونتاژ پایدار چارچوب های فولادی ایجاد می کنند. در بخش انرژی باد، راه حل های ماشینکاری با دقت بالا را برای برج ها و فلنج های توربین های بادی ارائه می دهد — یک فرآیند محوری که تضمین می کند این اجزا می توانند در برابر شرایط محیطی سخت (به عنوان مثال، باد شدید، تغییرات دما) مقاومت کنند. برای پروژه های ساخت پل، این تجهیزات تیرهای پل و براکت های پشتیبانی را پردازش می کنند و تشکیل اتصالات پایدار و طولانی مدت را تسهیل می کنند که برای تحمل بارهای دینامیکی در طول عمر طولانی پل طراحی شده اند.
