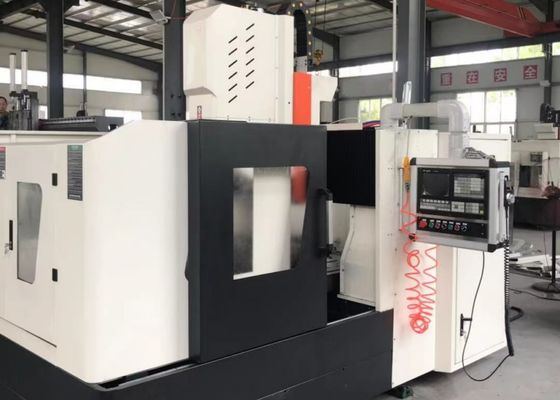

4000x4000mm اندازه قطعه کار CNC ورق فلز سوراخ کردن ماشین 80mm حداکثر قطر حفاری

4000x4000mm اندازه قطعه کار CNC ورق فلز سوراخ کردن ماشین 80mm حداکثر قطر حفاری

درخواست:

این تجهیزات در درجه اول برای انجام عملیات حفاری، چیمفرینگ، ضربه زدن، فریز کردن و سوراخ کردن بر روی صفحه و اجزای ساختاری طراحی شده است.آن را ارائه می دهد عملکرد حفاری سوراخ کارآمد برای قطعات کار از جمله فلنج، دیسک ها، حلقه ها و صفحات با ضخامت هایی که در محدوده عملیاتی موثر آن قرار دارند.هم با اجزای یک ماده و هم با اجزای ترکیبی سازگار است.. این ابزار ماشین دارای کنترل دیجیتال برای فرآیندهای ماشینکاری خود را، اطمینان از راحتی عملیاتی استثنایی. آن را تسهیل خودکار، با دقت بالا، چند نوع،و ظرفیت های تولید در مقیاس بزرگ.

مشخصات:

ساختار تجهیزات:

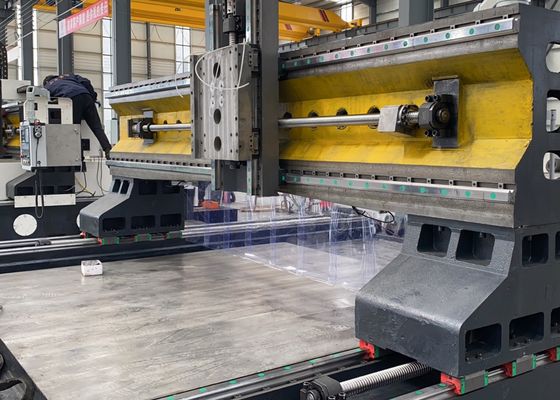

این تجهیزات عمدتاً از یک میز کار بستر ریخته شده، یک گانتری متحرک، یک صندلی متحرک، یک سر قدرت حفاری و فریز، یک سیستم روانکاری و حفاظت خودکار،یک واحد خنک کننده گردش، یک سیستم کنترل عددی و یک سیستم الکتریکی.در حالی که درایو پیچ توپ دقیق تضمین دقت موقعیت عالی و تکرار عالی.

ویژگی های محصول

1تخت خواب و میز کار:
تخت و میز کار از آهن ریخته خاکستری (HT250) به عنوان یک قطعه ریخته شده ساخته شده اند که تحت درمان های دوگانه و پیری قرار گرفته اند.پس از آن با ماشینکاری دقیق برای اطمینان از سفتی پویا و استاتیک برجسته بدون تغییر شکلسطح میز کار با شکاف های T با ماشینکاری دقیق در یک طرح بهینه سازی شده مجهز شده است، که کمک می کند تا کامنت به طور ایمن محکم شود.پایه تخت مجهز به دو هدایت خطی با دقت بالا در هر طرف، تضمین توزیع یکنواخت نیروی در میان واگن های راهنما و به طور قابل توجهی افزایش سفتی دستگاه ابزار و همچنین مقاومت کششی و فشرده سازی.سیستم درایو موتورهای servo AC را برای محرک دوجانبه با مجموعه پیچ توپ دقیق برای محرک دوجانبه استفاده می کند، اجازه می دهد که گارتری در امتداد محور Y عبور کند. بولت های تعدیل قابل تنظیم در موقعیت استراتژیک در پایه تخت قرار دارند،اجازه می دهد تا برای کالیبراسیون راحت از تخت و میز کار در راستای افقی.

2گانتري موبايل:
گانتری متحرک از آهن ریخته خاکستری (HT250) ساخته شده است، با دو راهنمای خطی رولینگ با بار بسیار بالا در سمت جلو آن نصب شده است.با یک سرو موتور، حرکت محور X از اسلاید سر قدرت را تسهیل می کند. سر قدرت حفاری برای اجرای عملیاتی به اسلاید سر قدرت نصب می شود.

3-سعد متحرک:
صندلی متحرک یک قطعه ساختاری از آهن ریخته شده دقیق است که برای سفتی مطلوب و ثبات عملیاتی طراحی شده است.مجموعه ای از مجموعه های پیچ توپ دقیق، و یک کاهش دهنده دقيق دنده های سیاره ای به یک موتور سرو AC متصل شده است. یک سیلندر ضد توازن گاز نیتروژن در طراحی یکپارچه شده است.تعویض وزن سر قدرت برای به حداقل رساندن بار بر روی پیچ توپ و افزایش عمر خدمت آن. این مجمع باعث می شود که سر قدرت حفاری حرکت محور Z را اجرا کند ، و عملکردهای اصلی از جمله عبور سریع ، تغذیه کاری ، عقب نشینی سریع و توقف موقعیت دقیق را امکان پذیر می کند.همچنین مجهز به شکستن تراشه اتوماتیک است، تخلیه تراشه ها و قابلیت های توقف برنامه برای افزایش کارایی ماشینکاری و کنترل فرآیند.

.

این ماشین صنعتی CNC با عملکرد بالا برای حفاری و علامت گذاری اجزای صفحه و ورق فلزی اختصاص دارد.آن را به دقت طراحی شده است برای ارائه ماشینکاری دقیق از قطعات کاری نوع صفحه و قطعات ساختاری، با سازگاری تخصصی برای پردازش فلنج ها، دیسک ها، حلقه ها، صفحات صاف و اجزای مشابه.یک نیاز اصلی این است که ضخامت قطعه کار باید به طور دقیق با پارامترهای پیش تعیین شده موثر ماشین مطابقت داشته باشد.

در تاسیسات ساختمانی فولاد، این تجهیزات حفاری و فرش دقیق بر روی صفحات ساختاری و اجزای اتصال انجام می دهند.برای ایجاد یک پایه محکم برای مونتاژ پایدار قاب های فولادیدر بخش انرژی بادی،این شرکت راه حل های ماشینکاری با دقت بالا را برای برج های توربین بادی و فلنج های آن ارائه می دهد.برای پروژه های ساخت پل، تجهیزات در حال پردازش گیره های پل و براکت های پشتیبانی هستند، که امکان تشکیل استقرار،اتصال های ماندگار طراحی شده برای تحمل بار های پویا در طول زندگی طولانی پل.
