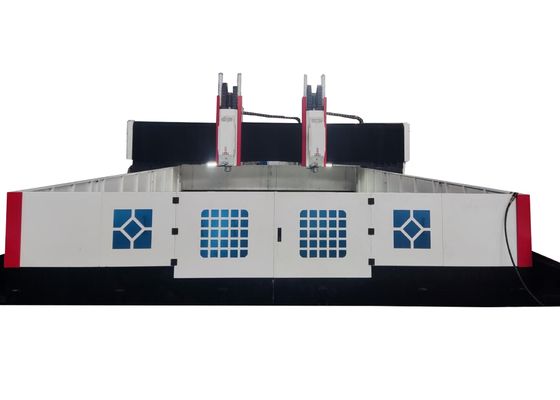

6000x3900x2700mm اندازه کلی ماشین حفاری فلزی CNC Gantry 70mm حداکثر قطر حفاری

6000x3900x2700mm اندازه کلی ماشین حفاری فلزی CNC Gantry 70mm حداکثر قطر حفاری

درخواست:

این تجهیزات به طور خاص برای حفاری، چیمفرینگ، ضربه زدن و آسیاب بر روی صفحه و اجزای ساختاری ساخته شده است.آن را به طور عمده برای حفاری با کارایی بالا از قطعات کار طراحی شده است، دیسک ها، حلقه ها و صفحات که ضخامت آنها با محدوده پردازش موثر مشخص شده مطابقت دارد.سیستم را تسهیل ماشین آلات از طریق سوراخ و سوراخ های کور در هر دو قطعات مواد تک و مواد ترکیبیبا استفاده از کنترل دیجیتالی بر روی فرآیندهای ماشینکاری خود، ابزار ماشین ارائه راحتی عملیاتی برتر، خدمات به خواسته های تولید خودکار، تولید با دقت بالا،فرآوری چند گونه ای، و سناریوهای تولید در مقیاس بزرگ.

مشخصات:

ساختار فولادی:

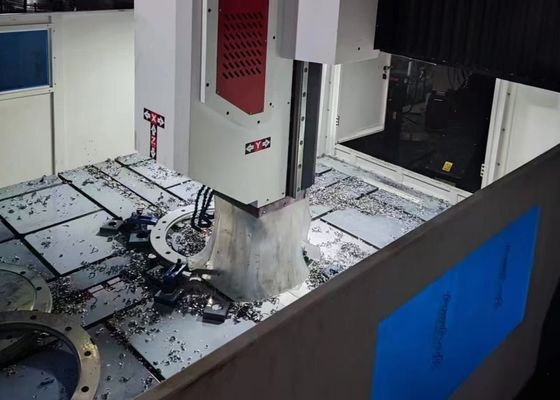

این تجهیزات CNC حفاری و فریز فرش گانتری عمدتا متشکل از یک میز کار تخت، گانتری متحرک، سرنشینی متحرک، سر قدرت حفاری و فریز، سیستم روانکاری خودکار،مکانیسم حفاظت، سیستم خنک کننده گردش، سیستم کنترل عددی و سیستم الکتریکی، در میان سایر اجزای کلیدی. هدایت و پشتیبانی شده توسط راهنمای رول و توسط پیچ های سرب دقیق هدایت می شود،دستگاه ابزار دارای دقت موقعیت گذاری استثنایی و دقت موقعیت گذاری تکراری است..

ویژگی های محصول

1. سر قدرت حفاری:
سر قدرت حفاری مجهز به یک موتور اسپندل سرو اختصاصی است که یک اسپندل دقیق تخصصی را از طریق کاهش کمربند هم زمان دندان برای افزایش خروجی گشتاور هدایت می کند.از تعویض سریع و راحت پشتیبانی می کند، با حرکت تغذیه توسط یک موتور سرو و مجموعه پیچ توپ. محورهای X و Y قابلیت اتصال را دارند و کنترل نیمه بسته را اتخاذ می کنند،که عملکردهای خطی و دایره ای را امکان پذیر می کند. انتهای اسپندل با یک سوراخ کانری BT40 طراحی شده است و با یک مفصل چرخشی با سرعت بالا مجهز شده است، که عملیات مرکزی خنک کننده را با سرعت بالا تسهیل می کند.

2سیستم انتقال:
این سیستم از مسیرهای هدایت و اسلایدرهای وارداتی تایوان با دقت بالا استفاده می کند، که عملکرد بدون مشکل را تضمین می کند در حالی که به طور موثر ظرفیت حمل بار سنگین را افزایش می دهد.
محور X و محور Z هرکدام از دو مسیر هدایت خطی رولینگ به عنوان مسیرهای هدایت و حمل بار برای حرکت افقی و عمودی استفاده می کنند،کاملاً با الزامات فنی برای حفاری با سرعت بالا مطابقت داردانتقال محور X و محور Z از طریق موتورهای servo AC به دست می آید که پیچ های توپ دقیق را به گردش می کشند و حرکت خطی دقیق را امکان پذیر می کند.

محور Y مجهز به دو مسیر خطی رولینگ سنگین در هر دو طرف است، که یکی از آنها دارای یک ساختار نصب شده در کنار است، که به طور مشترک مسیر کشویی محور Y را تشکیل می دهد.این پیکربندی برآورده می کند سفتی بالا و الزامات قدرت فریم gantry، در حالی که همچنین مزایای فنی از جمله ضریب اصطکاک پایین، سرعت حرکت بالا، عملکرد جذب ارتعاش عالی و طول عمر خدمت را ارائه می دهد.انتقال محور X استفاده از دو موتور سرو محور تکنولوژی محرک هم زمان با یک موتور سرو نصب شده در هر طرف، که به نوبه خود، فریم گانتری را حرکت می دهد و عملیات ماشینکاری CNC را امکان پذیر می کند.

.

این ماشین صنعتی CNC با عملکرد بالا برای حفاری و علامت گذاری اجزای صفحه و ورق فلزی اختصاص دارد.آن را به دقت طراحی شده است برای ارائه ماشینکاری دقیق از قطعات کاری نوع صفحه و قطعات ساختاری، با سازگاری هدفمند با فرش های پردازش، دیسک ها، حلقه ها، صفحات صاف و اجزای قابل مقایسه.یک پیش نیاز اصلی این است که ضخامت قطعه کار باید به شدت با پارامترهای فرامیکارت شده موثر ماشین مطابقت داشته باشد.

در کارخانه های ساختمانی فولاد، این تجهیزات حفاری و فرش دقیق بر روی صفحات ساختاری و اجزای اتصال انجام می دهند.ایجاد یک پایه قوی برای مونتاژ پایدار قاب های فولادیدر صنعت انرژی بادی،این شرکت راه حل های ماشینکاری با دقت بالا را برای برج های توربین بادی و فلنج های آن ارائه می دهد.برای پروژه های ساخت پل، تجهیزات در حال پردازش گیره های پل و براکت های پشتیبانی هستند، که تشکیل ثبات را تسهیل می کند.اتصالات طولانی مدت طراحی شده برای تحمل بار های پویا در طول زندگی طولانی پل.
