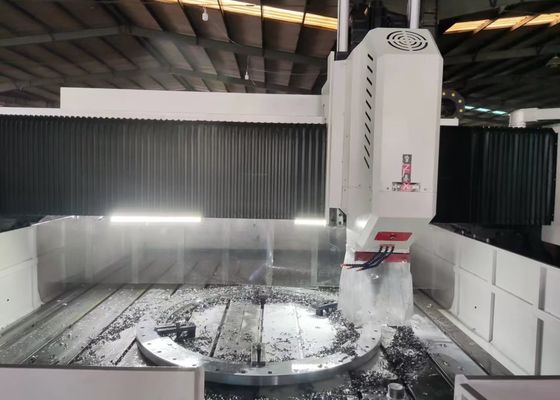

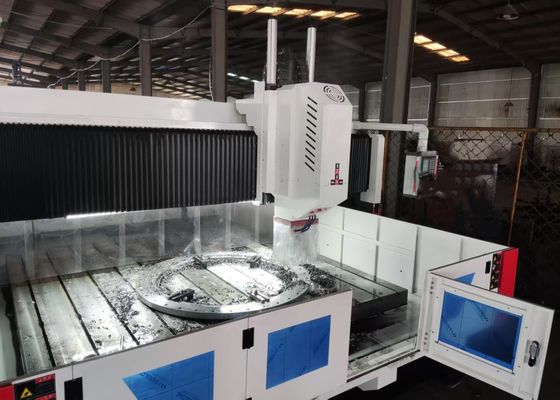

دستگاه فرز و سوراخ‌کاری CNC صفحه فلنج با ابعاد قطعه کار 4000x1600 میلی‌متر و ارتفاع دروازه 800 میلی‌متر

دستگاه فرز و سوراخ‌کاری CNC صفحه فلنج با ابعاد قطعه کار 4000x1600 میلی‌متر و ارتفاع دروازه 800 میلی‌متر

کاربرد:

این تجهیزات برای عملیات سوراخ‌کاری، پخ‌زنی، قلاویزکاری و فرزکاری روی صفحات و اجزای سازه‌ای طراحی شده‌اند. این دستگاه عمدتاً برای سوراخ‌کاری با راندمان بالا قطعات کار، از جمله فلنج‌ها، دیسک‌ها، حلقه‌ها و صفحات، با ضخامت‌های موجود در محدوده پردازش مؤثر، طراحی شده است. این واحد امکان ماشین‌کاری سوراخ‌های عبوری و سوراخ‌های کور را بر روی قطعات تک‌ماده و مواد کامپوزیت فراهم می‌کند. این دستگاه ابزار با کنترل دیجیتال برای فرآیندهای ماشین‌کاری خود، راحتی عملیاتی استثنایی را ارائه می‌دهد و از تولید خودکار، تولید با دقت بالا، پردازش چند منظوره و الزامات تولید در مقیاس بزرگ پشتیبانی می‌کند.

مشخصات:

ساختار ریخته‌گری تقسیم‌شده:

این تجهیزات عمدتاً از میز کار تخت، دروازه متحرک، زین متحرک، سر قدرت سوراخ‌کاری و فرزکاری، دستگاه روغن‌کاری خودکار و دستگاه حفاظت، دستگاه خنک‌کننده در گردش، سیستم کنترل دیجیتال، سیستم الکتریکی و غیره تشکیل شده است. این دستگاه ابزار که توسط ریل‌های راهنمای غلتشی پشتیبانی و هدایت می‌شود و توسط پیچ دقیق هدایت می‌شود، دارای دقت موقعیت‌یابی بالا و دقت موقعیت‌یابی تکرار است.

ویژگی‌های محصول

1. تخت و میز کار:
تخت از چدن خاکستری HT250 ساخته شده است که قبل از پرداخت نهایی تحت عملیات بازپخت و پیری ثانویه قرار می‌گیرد. این دستگاه دارای استحکام دینامیکی و استاتیکی عالی با تغییر شکل صفر است. دو مجموعه از ریل‌های راهنمای خطی با دقت بالا در دو طرف پایه تخت نصب شده‌اند که توزیع نیروی یکنواخت را بر روی لغزنده‌های ریل راهنما تضمین می‌کنند و در عین حال استحکام کلی، مقاومت کششی و مقاومت فشاری دستگاه ابزار را به طور قابل توجهی افزایش می‌دهند. سیستم درایو شامل موتورهای سروو AC است که با مجموعه‌های پیچ توپی دقیق جفت شده‌اند و به دروازه اجازه می‌دهند تا حرکت محور Y را به آرامی انجام دهد. میز کار مجهز به یک سیستم گیره سیلندر هیدرولیک برای تثبیت ایمن قطعه کار است.

2. دروازه متحرک:
دروازه متحرک از طریق ریخته‌گری از چدن خاکستری HT250 ساخته شده است که دو مجموعه از مجموعه‌های ریل راهنمای خطی غلتشی با تحمل بار فوق‌العاده بالا در سمت جلوی آن نصب شده است. یک مجموعه پیچ توپی دقیق که با یک موتور سروو جفت شده است، صفحه لغزنده سر قدرت را هدایت می‌کند تا حرکت دقیق محور X را به دست آورد و سر قدرت سوراخ‌کاری به این صفحه لغزنده متصل می‌شود. عبور دروازه توسط موتور سروو - از طریق یک کوپلینگ دقیق - با هدایت مهره پیچ توپی برای چرخش در امتداد پیچ توپی انجام می‌شود و حرکت پایدار و دقیقی را تضمین می‌کند.

3. زین متحرک:
زین متحرک از اجزای سازه‌ای چدنی با دقت ساخته شده است. این دستگاه مجهز به دو مجموعه از کالسکه ریل راهنمای خطی CNC با ظرفیت بار فوق‌العاده بالا، یک مجموعه پیچ توپی دقیق و یک کاهنده سیاره‌ای با دقت بالا است که به موتور سروو متصل شده است. این پیکربندی وزن سر قدرت را متعادل می‌کند، بار روی پیچ سرب را کاهش می‌دهد و عمر مفید پیچ سرب را افزایش می‌دهد. این سیستم سر قدرت سوراخ‌کاری را هدایت می‌کند تا حرکت دقیق محور Z را انجام دهد و عملکردهایی مانند تغذیه سریع، تغذیه کاری، جمع‌شدن سریع و توقف را فعال می‌کند. همچنین قابلیت‌های شکستن تراشه خودکار، حذف تراشه و مکث را برای افزایش راندمان عملیاتی ادغام می‌کند.

.

این دستگاه صنعتی دروازه‌ای CNC با عملکرد بالا در عملیات سوراخ‌کاری و علامت‌گذاری برای صفحات و اجزای ورق فلزی تخصص دارد. این دستگاه با دقت مهندسی شده است تا ماشین‌کاری دقیق قطعات کار از نوع صفحه و قطعات سازه‌ای را ارائه دهد، با قابلیت انطباق خاص با پردازش فلنج‌ها، دیسک‌ها، حلقه‌ها، صفحات تخت و اجزای مشابه. یک الزام اصلی این است که ضخامت قطعات کار باید کاملاً با پارامترهای ماشین‌کاری مؤثر از پیش تعیین شده دستگاه مطابقت داشته باشد.

در تأسیسات تولید سازه‌های فولادی، این تجهیزات سوراخ‌کاری و فرزکاری دقیق را بر روی صفحات سازه‌ای و عناصر اتصال انجام می‌دهد و یک پایه قابل اعتماد برای مونتاژ پایدار چارچوب‌های فولادی ایجاد می‌کند. در بخش انرژی باد، راه‌حل‌های ماشین‌کاری با دقت بالا را برای برج‌ها و فلنج‌های توربین‌های بادی ارائه می‌دهد - یک فرآیند حیاتی که تضمین می‌کند این اجزا می‌توانند شرایط محیطی سخت (به عنوان مثال، بادهای شدید، نوسانات دما) را تحمل کنند. برای پروژه‌های ساخت پل، این تجهیزات تیرهای پل و براکت‌های پشتیبانی را پردازش می‌کند و امکان ایجاد اتصالات پایدار و بادوام را فراهم می‌کند که برای مقاومت در برابر بارهای دینامیکی در طول عمر طولانی پل طراحی شده‌اند.
