6500x4000x2700mm اندازه کلی ماشین آسیاب CNC فلنج حفاری 28mm T-Slot عرض کار

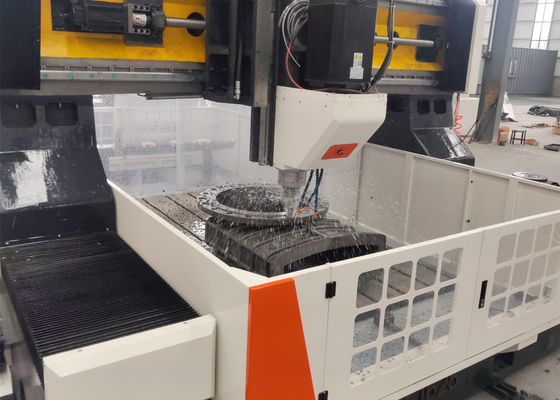

تصویر بزرگ : 6500x4000x2700mm اندازه کلی ماشین آسیاب CNC فلنج حفاری 28mm T-Slot عرض کار

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Auten
گواهی:	ISO9001
شماره مدل:	PHD3020

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	negotiable
جزئیات بسته بندی:	کیس چوبی
زمان تحویل:	30 روز
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	100 مجموعه در ماه

مخاطب

توضیحات محصول جزئیات

LXW:	3000x2000 میلی متر	قد پارتری:	600 میلی متر
دوک نخ ریسی:	BT50-150	diamter max.drilling:	φ50 میلی متر
عرض T-Slot:	28 میلی متر	قطر:	M3-M24
سرعت اسپیندل:	30 تا 3000 دور در دقیقه	قدرت موتور سروو اسپیندل:	22 کیلو وات
برجسته کردن:	دستگاه فرز و سوراخکاری فلنج CNC با شیار T 28 میلی‌متری,دستگاه سوراخکاری صفحه CNC به ابعاد 6500x4000x2700 میلی‌متر,دستگاه سوراخکاری میز کار CNC با شیار T , 6500x4000x2700mm CNC plate drilling machine , CNC workbench drilling machine with T-slot

6500x4000x2700mm اندازه کلی ماشین آسیاب CNC فلنج حفاری 28mm T-Slot عرض کار

درخواست:

ماشین حفاری و فریز CNC به طور عمده برای عملیات حفاری، چیمفر، ضربه زدن و فریز بر روی صفحات و اجزای ساختاری شامل فلنج ها، دیسک ها، حلقه ها،و سایر قطعات کاری که ضخامت آنها در محدوده ماشین آلات واقع شده است. آن را تسهیل حفاری از طریق سوراخ و سوراخ های کور در هر دو قطعات مواد تک و مواد ترکیبی به طور یکسان. کل فرآیند ماشینکاری به صورت دیجیتال تنظیم می شود،ارائه سهولت عملیاتی برتر در حالی که تولید خودکار را امکان پذیر می کند، دقت بالا، پردازش چند نوع و تولید در مقیاس بزرگ.

مشخصات:

اندازه قطعه کار	LxW	۳۰۰۰×۲۲۰۰ میلی متر
اندازه قطعه کار	ارتفاع گانتری	600 میلی متر
میز کار	پهنای T-slot	28 میلی متر
سر قدرت حفاری	چه قدر؟	1
	پیچ و تاب	BT1مصرف مواد غذایی
	حداکثر قطر حفاری	Φ50 میلی متر
	قطر خروجی	M3-M24
	سرعت پیچ	30~3000 r/min
	قدرت موتور اسپیندل سرو	۲۲ کیلووات
	فاصله از انتهای پایین اسپینل تا میز کار	200-600 میلی متر
حرکت جانبی سر قدرت(محور X)	حداکثر حرکت افقی	۲۲۰۰ میلی متر
	سرعت حرکت جانبی	0 ~ 8 r/min
	قدرت موتور سرو برای حرکت جانبی	2.4kW
حرکت طولی گانتری (محور Y)	حداکثر ضربه تغذیه	۳۰۰۰ میلی متر
	سرعت حرکت خوراک	0 ~ 8 m/min
	قدرت سرو موتور تغذیه	2x2.4kW
حرکت عمودی تغذیه رام (محور Z)	حداکثر ضربه	1000 میلی متر
	سرعت حرکت	0 ~ 8 m/min
	قدرت موتور سرو	2.4kW (برق)
دقت موقعیت گذاری سه محور	X/Y/Z/A/B/C	±0.015/1000mm
دقت موقعیت گذاری سه محور	X/Y/Z/A/B/C	±0.01/1000mm
اندازه کلی	LxWxH	6500x4000x2700 میلی متر

6500x4000x2700mm اندازه کلی ماشین آسیاب CNC فلنج حفاری 28mm T-Slot عرض کار 0

ویژگی های محصول

1دستگاه انتقال:
ریل های راهنما و اسلایدرهای با دقت بالا وارد شده از تایوان، عملکرد بدون مشکل را تضمین می کنند و در عین حال به طور موثر ظرفیت حمل بار سنگین تجهیزات را افزایش می دهند.
محور X و محور Z هرکدام دو راهنمای خطی رولینگ را به عنوان ریل های راهنما و حمل بار برای حرکت جانبی و طولی، استفاده می کنند.که الزامات فنی برای حفاری با سرعت بالا را برآورده می کندبرای انتقال ، هر دو محور از موتورهای سرو AC برای هدایت پیچ های توپ دقیق برای حرکت چرخش استفاده می کنند ، بنابراین به جابجایی خطی دست می یابند.

6500x4000x2700mm اندازه کلی ماشین آسیاب CNC فلنج حفاری 28mm T-Slot عرض کار 1

محور Y با دو راهنمای خطی رولینگ سنگین مجهز است که هر کدام با دو ریل مربع برای تشکیل مسیر کشویی محور Y مجهز هستند.این پیکربندی برآورده می کند سفتی بالا و الزامات قدرت فریم gantry، در حالی که مزایای فنی از جمله ضریب اصطکاک پایین، سرعت حرکت بالا، جذب ارتعاش عالی و طول عمر خدمت را ارائه می دهد.انتقال محور Y استفاده می کند موتور سرو تکنولوژی درایو همزمان به طور مشترک درایو پیچ های توپ به چرخش، اجازه می دهد تا بنچ کار محور Y برای عملیات ماشینکاری CNC به جلو و عقب حرکت کند.

6500x4000x2700mm اندازه کلی ماشین آسیاب CNC فلنج حفاری 28mm T-Slot عرض کار 2

2دستگاه روان کننده اتوماتیک و تجهیزات محافظتی:
این ماشین آلات مجهز به یک سیستم روانکاری قطری و قطعی تولید شده در تایوان است.روغن خودکار بدون زاویه مرده به اجزای متحرک مانند ریل های راهنمامحور X و محور Y تجهیزات با پوشش های حفاظتی ضد گرد و غبار مجهز هستند.در حالی که محافظ های ضد آب در اطراف میز کار برای حفاظت بیشتر نصب شده اند.

6500x4000x2700mm اندازه کلی ماشین آسیاب CNC فلنج حفاری 28mm T-Slot عرض کار 3

3سیستم کامل کنترل ارزش مطلق اتوبوس KND
این سیستم سیستم KND CNC را به کار می گیرد که با موتورهای servo سری مطلق با دقت بالا برای محرک همراه است.و یک رابط کاربری به زبان چینی، پشتیبانی از هر دو ورودی در محلو ورودی داده های USB خارجی

6500x4000x2700mm اندازه کلی ماشین آسیاب CNC فلنج حفاری 28mm T-Slot عرض کار 4 .

این تجهیزات صنعتی CNC با عملکرد بالا، متخصص در حفاری و علامت گذاری عملیات برای صفحات و ورق فلزی،به دقت برای ماشینکاری دقیق اجزای نوع صفحه و قطعات ساختاری طراحی شده است.به طور خاص برای فرآوری قطعات مانند فلنج، دیسک، حلقه و صفحه های مسطح،این شامل یک شرط اصلی است که ضخامت این قطعات باید به طور دقیق با مشخصات پردازش موثر از پیش تنظیم شده دستگاه مطابقت داشته باشد..

6500x4000x2700mm اندازه کلی ماشین آسیاب CNC فلنج حفاری 28mm T-Slot عرض کار 5

در کارخانه های ساختمانی فولاد، این تجهیزات حفاری و فرش دقیق بر روی صفحات ساختاری و اجزای اتصال انجام می دهند.در نتیجه یک پایه قابل اعتماد برای مونتاژ پایدار قاب های فولادی ایجاد می شوددر صنعت انرژی بادی،این شرکت راه حل های ماشینکاری با دقت بالا را برای برج های توربین بادی و فلنج های آن ارائه می دهد.برای پروژه های ساخت پل، تجهیزات در حال پردازش گیره های پل و براکت های پشتیبانی هستند، که تشکیل ثابت،اتصالات با دوام طراحی شده برای تحمل بار های پویا در طول زندگی طولانی پل.
