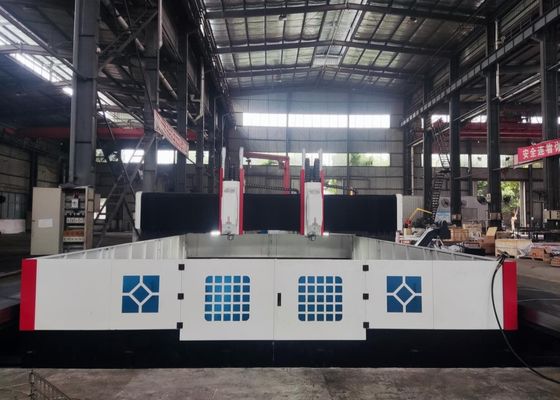

3000x2200mm اندازه قطعه کار CNC صفحه حفاری و فرش ماشین BT50-150 Spindle Taper

3000x2200mm اندازه قطعه کار CNC صفحه حفاری و فرش ماشین BT50-150 Spindle Taper

درخواست:

ماشین حفاری و فریز CNC در درجه اول برای حفاری، چیمفر، ضربه زدن و فریز صفحات و اجزای ساختاری، از جمله فلنج ها، دیسک ها، حلقه ها،و سایر قطعات کار شده با ضخامت هایی که در محدوده پردازش موثر دستگاه قرار دارنداین امکان حفاری سوراخ ها و سوراخ های کور را در هر دو قطعات تک ماده و مواد کامپوزیت فراهم می کند.کل فرآیند ماشینکاری به صورت دیجیتالی برای راحتی عملیاتی فوق العاده کنترل می شود، پشتیبانی از تولید خودکار، دقت بالا، پردازش چند نوع و تولید انبوه.

مشخصات:

ویژگی های محصول

1تخت ماشین و میز کار:
بستر ماشین و میز کار آهن خاکستری (HT250) یک قطعه هستند.آنها دارای سفتی پویا و استاتیک با تغییر شکل صفر هستندسطح میز کار با سوراخ های T که به طور دقیق ماشینکاری شده اند و به طور بهینه تنظیم شده اند، برای تثبیت آسان قطعات کار طراحی شده است.دو مجموعه از راهنمای خطی با دقت بالا در هر دو طرف پایه تخت نصب شده است، تضمین توزیع یکنواخت نیروی بر روی اسلایدرهای راهنما و افزایش قابل توجهی از سفتی، مقاومت کششی و مقاومت فشرده سازی دستگاه ابزار.سیستم محرک از موتورهای servo AC استفاده می کند که با مجموعه های پیچ توپ دقیق برای رانندگی دو طرفه جفت شده اند، که حرکت محور Y گانتری را امکان پذیر می کند. بولت های تنظیم پذیر در پایین تخت توزیع می شوند، که اجازه می دهد سطح تخت و میز کار را به راحتی تنظیم کند.

2گانتري موبايل:
گارتری متحرک از آهن خاکستری (HT250) ساخته شده است. دو مجموعه از راهنمای خطی رولینگ با بار بسیار بالا در سمت جلو گارتری نصب شده است.یک گردهمایی پیچ توپ دقیق همراه با یک موتور سرو قادر می سازد صفحه کشویی سر قدرت را به حرکت در امتداد محور X. صفحه کششی سر قدرت مجهز به یک سر قدرت حفاری است. حرکت گانتری از طریق یک سرو موتور تحقق می یابد.که مغز پیچ توپ را برای چرخش بر روی پیچ توپ از طریق یک اتصال دقیق هدایت می کند.

3. سِدِ موبايل:
صندلی متحرک یک قطعه ساختاری از آهن ریخته شده دقیق است. در صندلی دو مجموعه از اسلایدهای خطی ریل CNC با بار بسیار بالا، یک مجموعه پیچ توپ دقیق،و یک کاهش دهنده سیاره ای با دقت بالا که به سرو موتور متصل می شود. وزن سر قدرت حفاری متعادل است تا بار پیچ را کاهش دهد و طول عمر پیچ توپ را افزایش دهد. این باعث می شود که سر قدرت حفاری در امتداد محور Z حرکت کند ،فعال کردن اقدامات مانند حرکت سریع به جلو، حرکت سریع عقب و متوقف کردن سر قدرت، همراه با شکستن تراشه اتوماتیک، حذف تراشه، و توقف عملکرد.

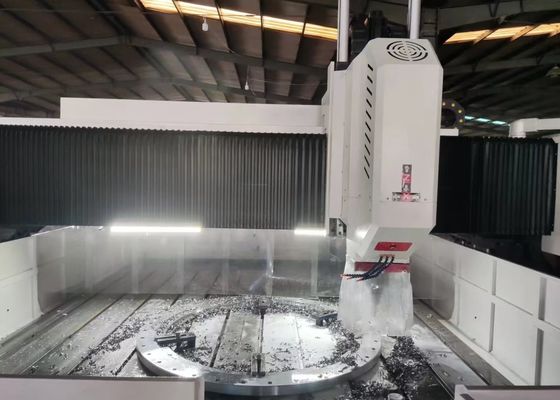

4. سر حفاری:
سر قدرت حفاری از یک موتور اسپندل سرو اختصاصی استفاده می کند که قدرت را از طریق یک کمربند هم زمان دندان برای افزایش گشتاور به یک اسپندل دقیق تخصصی منتقل می کند.اسپندل با اسب های تماس زاویه ای ژاپنی در یک ساختار شش ردیف (چهار در جلو و دو در عقب) تنظیم شده است.، که امکان تنظیم سرعت بدون گام را فراهم می کند. مجهز به یک سیستم تغییر ابزار پنوماتیک، اسپندل جایگزین سریع و راحت ابزار را تضمین می کند.حرکت تغذیه توسط یک موتور servo همراه با یک پیچ توپ رانده می شودمحورهای X و Y از عملیات پیوند پشتیبانی می کنند و کنترل نیمه بسته حلقه را اتخاذ می کنند و عملکردهای مداخله خطی و دایره ای را تحقق می بخشند.پایان پیچ دارای یک سوراخ کانری BT50 است و با یک مفصل چرخشی با سرعت بالا مجهز است، پشتیبانی از پردازش U-drill با سرعت بالا با تامین مایع خنک کننده از طریق پیچ.

این تجهیزات صنعتی CNC با عملکرد بالا، متخصص در حفاری و علامت گذاری عملیات برای صفحات و ورق فلزی،برای ماشینکاری دقیق قطعات و قطعات ساختاری نوع صفحه طراحی شده است.به طور خاص برای فرآوری قطعات کار شده از جمله فلنج ها، دیسک ها، حلقه ها و صفحه های مسطح،آن را دارای یک نیاز اصلی است که ضخامت چنین قطعات کار باید به سختی با ماشین ٪ از پیش تنظیم مشخصات فرآوری موثر.

در کارخانه های ساختمانی فولاد، این تجهیزات حفاری دقیق و فرش بر روی صفحات ساختاری و اجزای اتصال انجام می دهند.در نتیجه یک پایه محکم برای مونتاژ پایدار قاب های فولادی ایجاد می شوددر بخش انرژی بادی،این شرکت راه حل های ماشینکاری با دقت بالا را برای برج های توربین بادی و فلنج ها ارائه می دهد.برای پروژه های ساخت پل، دستگاه ها گیره های پل و براکت های پشتیبان را پردازش می کنند، که این امکان را می دهد کهاتصال های ماندگار طراحی شده برای تحمل بار های پویا در طول زندگی طولانی پل.
