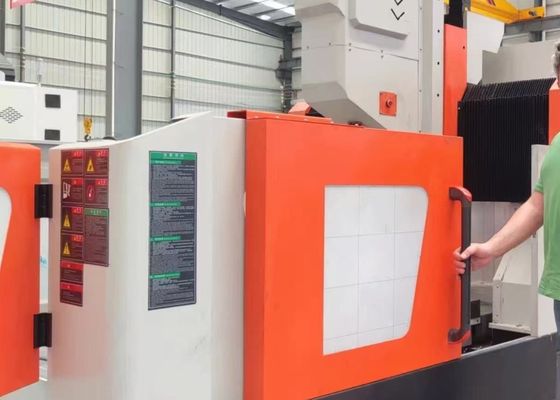

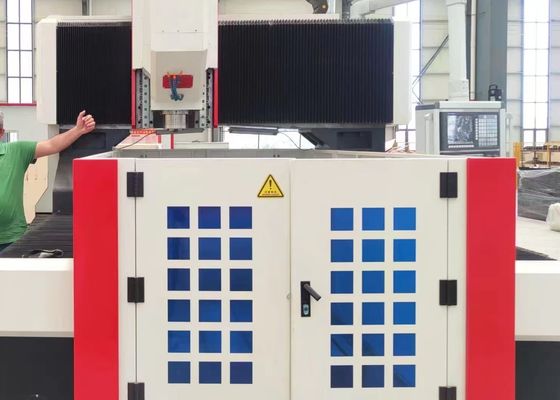

ابعاد کلی 4000x3800x2800 میلی‌متر میز کار دستگاه حفاری CNC متحرک حداکثر قطر حفاری 60 میلی‌متر

اندازه کلی 4000x3800x2800 میلی‌متر، دستگاه حفاری CNC متحرک با قطر حفاری 60 میلی‌متر

کاربرد:

دستگاه حفاری و فرز CNC از نوع دروازه‌ای عمدتاً برای انجام فرآیندهای حفاری، پخ‌زنی، قلاویزکاری و فرزکاری روی قطعات کار ورقه‌ای و اجزای سازه‌ای طراحی شده است. دامنه عملیاتی آن شامل قطعات کاری از جمله فلنج‌ها، دیسک‌ها، حلقه‌ها و صفحات تخت است، با مشخصات ضخامت که دقیقاً در محدوده پارامترهای پردازش مؤثر تعریف شده توسط تجهیزات قرار دارد. این دستگاه، ماشین‌کاری سوراخ‌های عبوری و سوراخ‌های کور را هم روی قطعات تک‌ماده و هم روی اجزای مواد کامپوزیت تسهیل می‌کند. با داشتن کنترل دیجیتال در سراسر کل گردش کار ماشین‌کاری، سهولت و کارایی عملیاتی برتری را ارائه می‌دهد. این دستگاه به خوبی مجهز شده است تا از تولید خودکار پشتیبانی کند، به نتایج ماشین‌کاری با دقت بالا دست یابد و الزامات سناریوهای تولید چندگانه و در مقیاس بزرگ را برآورده سازد.

مشخصات:

ویژگی‌های محصول

1. سیستم انتقال:
ریل‌ها و لغزنده‌های با دقت بالا که از تایوان تهیه شده‌اند، برای اطمینان از عملکرد روان عملیاتی در حالی که ظرفیت تحمل بار سنگین تجهیزات را به طور قابل توجهی افزایش می‌دهند، طراحی شده‌اند.
محور X و محور Z به ترتیب با دو و چهار ریل راهنمای خطی غلتشی پیکربندی شده‌اند که به عنوان مکانیزم‌های هدایت و تحمل بار برای حرکت جانبی و طولی عمل می‌کنند. این پیکربندی به طور کامل الزامات فنی برای عملیات حفاری با سرعت بالا را برآورده می‌کند. برای انتقال نیرو، محور X ومحور Z موتورهای سروو AC را برای هدایت پیچ‌های توپی دقیق اتخاذ می‌کنند و حرکت چرخشی را به جابجایی خطی دقیق تبدیل می‌کنند.

محور Y به دو ریل راهنمای خطی غلتشی سنگین مجهز شده است که هر کدام مجهز به دو لغزنده ریل مربعی هستند تا مکانیزم لغزشی محور Y را تشکیل دهند. این طراحی ساختاری نه تنها الزامات استحکام و سختی بالای قاب دروازه‌ای را برآورده می‌کند، بلکه مزایای فنی از جمله ضریب اصطکاک کم، سرعت حرکت بالا، عملکرد عالی میرایی ارتعاش و عمر طولانی را نیز ارائه می‌دهد. برای انتقال نیرو، محور Y فناوری درایو همزمان موتور سروو را اتخاذ می‌کند که به طور همزمان پیچ‌های توپی را برای چرخش هدایت می‌کند و در نتیجه حرکت رفت و برگشتی میز کار محور Y را برای دستیابی به عملیات ماشین‌کاری CNC دقیق فعال می‌کند.

2. سیستم روغن‌کاری خودکار و مکانیزم‌های حفاظتی:
این ابزار ماشینی به یک سیستم روغن‌کاری خودکار با فشار جزئی حجمی ساخت تایوان مجهز شده است. روغن‌کاری خودکار جامع و بدون زاویه مرده را به اجزای متحرک مانند ریل‌های راهنما، پیچ‌های سرب و رک‌ها ارائه می‌دهد و به طور موثر از عمر مفید ابزار ماشینی محافظت می‌کند. محور X و محور Y تجهیزات به پوشش‌های محافظ ضد گرد و غبار مجهز شده‌اند، در حالی که محافظ‌های پاشش ضد آب در اطراف میز کار نصب شده‌اند تا حفاظت عملیاتی را افزایش دهند.

3. سیستم تحویل خنک‌کننده مرکزی:
این ابزار ماشینی به طور استاندارد با یک سیستم تحویل خنک‌کننده مرکزی ارائه می‌شود. سیستم گردش خنک‌کننده داخلی به طور موثر از چسبیدن تراشه‌های آهن به ابزار در حین عملیات ماشین‌کاری جلوگیری می‌کند، سایش ابزار را کاهش می‌دهد، عمر مفید ابزار را افزایش می‌دهد و پرداخت سطح قطعات کار را بهبود می‌بخشد. خروجی خنک‌کننده با فشار بالا در نوک ابزار، محافظت قابل اعتمادی را برای سطح قطعه کار و اتصال چرخشی با سرعت بالا فراهم می‌کند، از گرفتگی اتصال چرخشی ناشی از ناخالصی‌ها جلوگیری می‌کند و به بهبود کیفیت کلی قطعه کار و راندمان عملیاتی کمک می‌کند.

این تجهیزات صنعتی CNC از نوع دروازه‌ای با عملکرد بالا که به کاربردهای حفاری و علامت‌گذاری ورق و ورق فلزی اختصاص دارد، با دقت برای ماشین‌کاری دقیق اجزای ورقه‌ای و قطعات سازه‌ای طراحی شده است. به طور خاص برای پردازش قطعات کار مانند فلنج‌ها، دیسک‌ها، حلقه‌ها و صفحات تخت بهینه شده است، این مشخصات اصلی را در بر می‌گیرد که ضخامت این قطعات کار باید دقیقاً با پارامترهای ماشین‌کاری مؤثر از پیش پیکربندی شده دستگاه مطابقت داشته باشد.

در تأسیسات تولید سازه‌های فولادی، این تجهیزات عملیات حفاری و فرزکاری دقیقی را روی صفحات سازه‌ای و عناصر اتصال انجام می‌دهند و در نتیجه یک پایه محکم برای مونتاژ پایدار چارچوب‌های فولادی ایجاد می‌کنند. در صنعت انرژی بادی، راه‌حل‌های ماشین‌کاری با دقت بالا را برای برج‌ها و فلنج‌های توربین‌های بادی ارائه می‌دهد—یک فرآیند جدایی‌ناپذیر که تضمین می‌کند این اجزا قادر به تحمل شرایط محیطی شدید (به عنوان مثال، بادهای شدید، تغییرات دما) هستند. برای پروژه‌های ساخت پل، این تجهیزات تیرهای پل و براکت‌های پشتیبانی را پردازش می‌کنند و تشکیل اتصالات پایدار و بادوام را تسهیل می‌کنند که برای تحمل بارهای دینامیکی در طول عمر طولانی پل طراحی شده‌اند.
