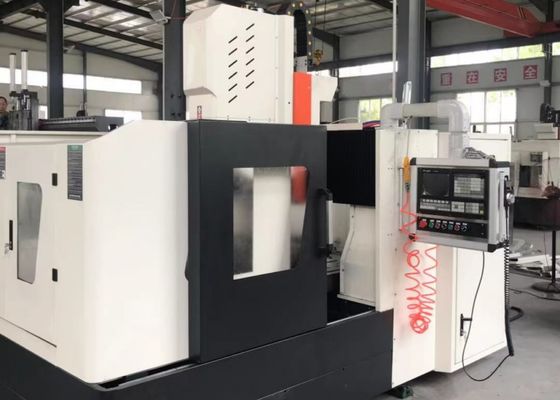

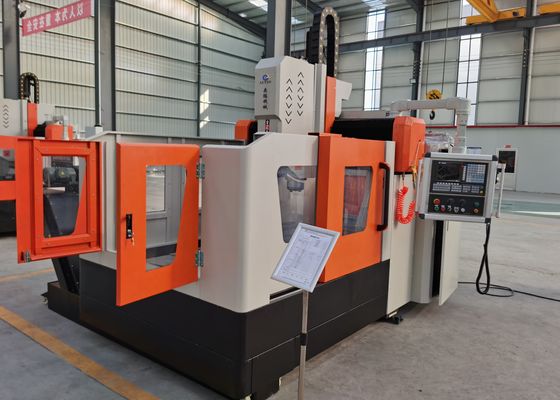

ابعاد کلی 5300x3400x2700 میلی‌متر، دستگاه فرز و سوراخ‌کاری CNC صفحه، حداکثر قطر سوراخ‌کاری 40 میلی‌متر

اندازه کلی دستگاه فرز و سوراخ‌کاری CNC صفحه ای: 5300x3400x2700 میلی‌متر، حداکثر قطر سوراخ‌کاری 40 میلی‌متر

کاربرد:

دستگاه فرز و سوراخ‌کاری دروازه‌ای CNC عمدتاً برای عملیات سوراخ‌کاری، پخ‌زنی، قلاویزکاری و فرزکاری روی صفحات و اجزای سازه‌ای استفاده می‌شود. این دستگاه برای قطعات کاری مانند فلنج‌ها، دیسک‌ها، حلقه‌ها و صفحات قابل استفاده است، به شرطی که ضخامت آن‌ها دقیقاً در محدوده پردازش مؤثر دستگاه قرار گیرد. ماشین‌کاری سوراخ‌های عبوری و سوراخ‌های کور را می‌توان برای قطعات تک‌ماده و مواد کامپوزیت انجام داد. این دستگاه با داشتن کنترل دیجیتال بر کل توالی پردازش، راندمان عملیاتی استثنایی را ارائه می‌دهد. این دستگاه در دستیابی به تولید خودکار، ماشین‌کاری با دقت بالا، پردازش چند منظوره و تولید در مقیاس بزرگ توانمند است.

مشخصات:

ویژگی‌های محصول

1. دستگاه انتقال:
این دستگاه از طراحی با دقت بالا استفاده می‌کند که شامل ریل‌ها و لغزنده‌های وارداتی از تایوان است و عملکرد روان را تضمین می‌کند و به طور موثر ظرفیت بار سنگین را افزایش می‌دهد.
محور X و محور Z هر کدام از دو ریل راهنمای خطی غلتشی به عنوان مسیرهای هدایت و باربری برای حرکت جانبی و طولی استفاده می‌کنند که می‌توانند الزامات فنی سوراخ‌کاری با سرعت بالا را برآورده کنند. انتقال محور X و محور Z از موتورهای سروو AC برای به حرکت درآوردن پیچ‌های توپی دقیق برای چرخش استفاده می‌کند و در نتیجه حرکت خطی را به دست می‌آورد.

2. محور Y به دو ریل راهنمای خطی غلتشی سنگین در هر دو طرف مجهز است که یکی از آن‌ها دارای ساختار آویزان جانبی است و به طور مشترک مسیر لغزشی محور Y را تشکیل می‌دهد. این پیکربندی الزامات استحکام و مقاومت بالای قاب دروازه را برآورده می‌کند و در عین حال مزایای فنی مانند ضریب اصطکاک کم، سرعت حرکت بالا، عملکرد عالی جذب ارتعاش و عمر طولانی را نیز شامل می‌شود. انتقال محور Y از فناوری درایو همزمان دو موتور سروو استفاده می‌کند: یک موتور سروو در هر طرف نصب شده است که به طور همزمان پیچ‌های توپی را برای چرخش به حرکت در می‌آورد و در نتیجه قاب دروازه را حرکت می‌دهد و ماشین‌کاری CNC را فعال می‌کند.

3. دستگاه روغن‌کاری خودکار و دستگاه محافظ:
ماشین ابزار مجهز به یک دستگاه روغن‌کاری خودکار با فشار جزئی حجمی ساخت تایوان است که امکان روغن‌کاری خودکار جفت‌های متحرک مانند ریل‌های راهنما، پیچ‌های سرب و رک‌ها را بدون هیچ‌گونه ناحیه مرده فراهم می‌کند و در نتیجه عمر مفید ماشین ابزار را تضمین می‌کند. محور X و محور Y ماشین ابزار به پوشش‌های محافظ ضد گرد و غبار مجهز شده‌اند و محافظ‌های پاشش ضد آب در اطراف میز کار نصب شده‌اند.

4. تداخل‌سنج لیزری:
هر قطعه از تجهیزات با استفاده از یک تداخل‌سنج لیزری API آمریکایی کالیبره می‌شود که خطاهای گام، لقی، دقت موقعیت‌یابی و دقت موقعیت‌یابی تکرار را در میان سایر پارامترها به دقت بازرسی و جبران می‌کند. این امر پایداری دینامیکی و استاتیکی و همچنین دقت ماشین‌کاری دستگاه را تضمین می‌کند و در عین حال دقت ماشین‌کاری سه بعدی و گردی آن را نیز تضمین می‌کند.

این تجهیزات صنعتی دروازه‌ای CNC با عملکرد بالا برای سوراخ‌کاری و علامت‌گذاری صفحات و ورق‌های فلزی، با دقت برای ماشین‌کاری دقیق اجزای صفحه‌ای و قطعات سازه‌ای طراحی شده است. این دستگاه به طور خاص برای پردازش قطعات کاری مانند فلنج‌ها، دیسک‌ها، حلقه‌ها و صفحات تخت پیکربندی شده است و یک مشخصه اصلی را در بر می‌گیرد که ضخامت این قطعات کاری باید دقیقاً از پارامترهای ماشین‌کاری مؤثر تعریف شده دستگاه پیروی کند.

در کارگاه‌های سازه‌های فولادی، این تجهیزات عملیات سوراخ‌کاری و فرزکاری دقیق را بر روی صفحات سازه‌ای و اجزای اتصال انجام می‌دهند و در نتیجه یک پایه محکم برای مونتاژ پایدار چارچوب‌های فولادی ایجاد می‌کنند. در صنعت انرژی باد، راه‌حل‌های ماشین‌کاری با دقت بالا را برای برج‌ها و فلنج‌های توربین‌های بادی ارائه می‌دهد—یک فرآیند ضروری که تضمین می‌کند این اجزا قادر به تحمل شرایط محیطی شدید (به عنوان مثال، بادهای شدید، تغییرات دما) هستند. برای پروژه‌های ساخت پل، این تجهیزات تیرهای پل و براکت‌های پشتیبانی را پردازش می‌کنند و تشکیل اتصالات پایدار و بادوام را تسهیل می‌کنند که برای تحمل بارهای دینامیکی در طول عمر طولانی پل طراحی شده‌اند.
