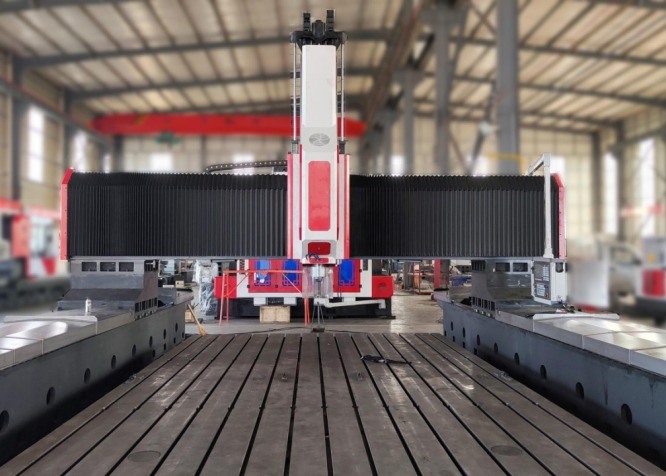

گانتری موبایل دو اسپندل CNC صفحه حفاری و فرش ماشین مدل PHD1310

گانتری موبایل دو اسپندل CNC صفحه حفاری و فرش ماشین مدل PHD1310

درخواست:

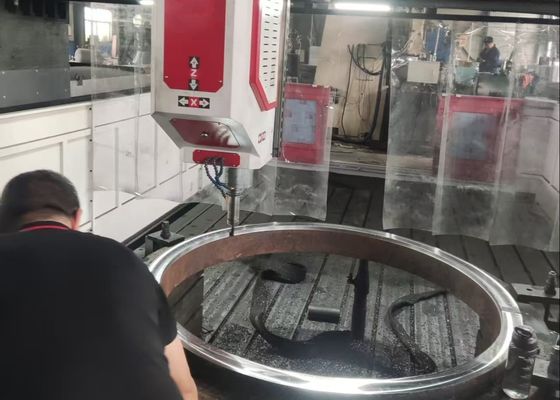

این ماشین حفاری و فریز ورق فلزی CNC به طور خاص برای انجام حفاری، چیمفر، ضربه زدن، فریز،و عملیات حفاری بر روی قطعات کاری صفحه و اجزای ساختاری. آن را ارائه می دهد عملکرد سوراخ سازی با کارایی بالا برای قطعات مانند فلنج، دیسک، حلقه و صفحات در محدوده ضخامت تعیین شده خود را.تجهیزات قادر به پردازش از طریق سوراخ ها و سوراخ های کور، و هم با اجزای یک ماده و هم با اجزای ترکیبی سازگار است.این ابزار ماشین ارائه می دهد راحتی عملیاتی برتر و امکان خودکار، تولید با دقت بالا از طیف متنوعی از محصولات در تنظیمات تولید در مقیاس بزرگ.

مشخصات:

ویژگی های محصول

1سیستم کنترل CNC جامع زیمنس/KND:
این موتور توسط موتورهای سرو سری با ارزش مطلق با دقت بالا و دارای رابط RS232 و یک صفحه نمایش رنگی با رابط کار به زبان چینی هدایت می شود.در حالی که از هر دو ورودی USB داخلی و خارجی پشتیبانی می کند.
1.1. با عملکرد شکستن تراشه یکپارچه شده است ، که به کاربران امکان می دهد زمان شکستن تراشه و چرخه را از طریق رابط انسان-ماشین (HMI) تنظیم کنند.
1.2. مجهز به یک تابع بلند کردن ابزار، اجازه می دهد که ارتفاع بلند کردن ابزار در HMI تنظیم شود. پس از رسیدن به ارتفاع پیش تعیین شده در طول حفاری،سوراخ به سرعت بالای قطعه کار را بالا می برد تا تراشه ها را بیرون بکشد، سپس به سرعت به سطح حفاری قبل از شروع مجدد کار به طور خودکار برمی گردد.

1.3. یک کابینت کنترل عملیات متمرکز و واحد دستی یکپارچه شده اند، که بر روی یک سیستم CNC کار می کنند. رابط انسان-ماشین (HMI) شامل تعامل انسان-ماشین، جبران خطا،و عملکردهای هشدار خودکار برای تسهیل برنامه ریزی راحت، ذخیره سازی، نمایش و ارتباطات.
1.4این تجهیزات مجهز به قابلیت شبیه سازی موقعیت سوراخ قبل از حفاری و بازرسی مجدد است که به طور قابل توجهی راحتی عملیاتی را افزایش می دهد.

2سیستم تخلیه آب متمرکز:
این دستگاه ابزار مجهز به یک سیستم تخلیه آب مرکزی استاندارد است.مکانیسم تخلیه آب اسپری داخلی مانع از چنگال آهن از چسبیدن به ابزار برش در طول عملیات ماشینکاری می شود، در نتیجه کاهش فرسایش ابزار، افزایش عمر ابزار، و بهبود پایان سطح قطعات کار.تخلیه آب با فشار بالا در نوک ابزار برش به طور موثر سطح قطعه کار را محافظت می کند، از مفاصل چرخشی با سرعت بالا محافظت می کند و از مسدود شدن اجزای چرخشی ناشی از ناخالصی جلوگیری می کند که در نهایت کیفیت کلی قطعه کار را بهبود می بخشد و کارایی عملیاتی را افزایش می دهد.

3. حمل کننده تراشه اتوماتیک و سیستم خنک کننده گردش:
یک کانویر تراشه اتوماتیک در هر دو طرف میز کار نصب شده است، با یک فیلتر در انتهای نصب شده است.و یک پمپ خنک کننده در یک طرف نصب شده استخروجی پمپ خنک کننده از طریق یک لوله لاستیکی به سیستم تصفیه آب مرکزی متصل می شود.که سپس توسط پمپ ناقل تراشه به سیستم تصفیه آب مرکزی پمپ می شودمایع خنک کننده فیلتر شده پس از آن توسط یک پمپ خنک کننده با فشار بالا به اسپندل منتقل می شود تا خنک کننده را در طول عملیات حفاری فراهم کند.یک سبد حمل و نقل تراشه نیز برای برداشتن تراشه آسان در بر دارد.

این تجهیزات صنعتی CNC با عملکرد بالا برای حفاری و علامت گذاری ورق فلز نوع گانتری برای ماشینکاری دقیق قطعات و قطعات ساختاری نوع صفحه طراحی شده است.قطعات و لوازم دیگر از مواد شیمیایی، دیسک ها، حلقه ها و صفحه های مسطح، یک نیاز اساسی دارد که ضخامت این قطعات کار باید به طور دقیق با پارامترهای کارآمد ماشین مشخص شده مطابقت داشته باشد.

در کارگاه های ساخت و ساز فولادی، این تجهیزاتt انجام عملیات حفاری و فریز دقیق برای صفحات ساختاری و اجزای اتصال، در نتیجه یک پایه محکم برای مونتاژ پایدار قاب های فولادی است.در صنعت انرژی بادی، راه حل های ماشینکاری با دقت بالا را برای برج های توربین بادی و فلنج ها ارائه می دهد که یک فرآیند ضروری است که تضمین می کند این اجزای می توانند شرایط محیط زیست سخت را تحمل کنند (به عنوان مثال،باد های شدیدبرای پروژه های ساخت پل، تجهیزات در حال پردازش گیره های پل و براکت های پشتیبانی هستند، که تشکیل ثابت، ثابت و ثابت را تسهیل می کند.اتصالات با دوام طراحی شده برای تحمل بار های پویا در طول زندگی طولانی پل.
