13000x1000mm اندازه قطعه کار CNC ورق فلزی حفاری و فرش ماشین M3-M10 قطر ضربه

13000x1000mm اندازه قطعه کار CNC ورق فلزی حفاری و فرش ماشین M3-M10 قطر ضربه

درخواست:

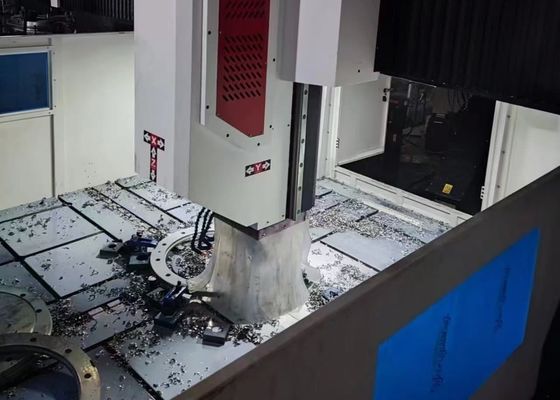

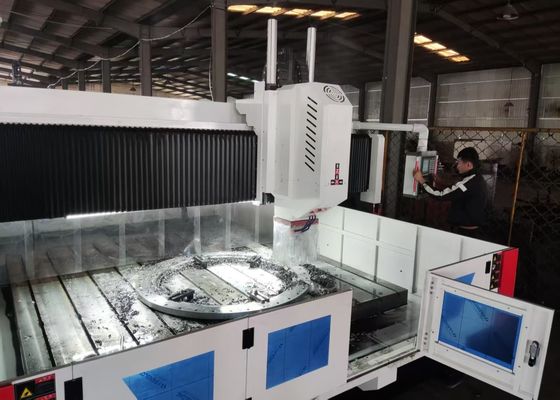

این تجهیزات حفاری و فریز ورق فلز گانتری CNC عمدتا برای انجام حفاری، چیمفر، ضربه زدن، فریز و فرش بر روی صفحه و اجزای ساختاری طراحی شده است.آن را ارائه می دهد عملکرد حفاری سوراخ کارآمد برای قطعات کار از جمله فلنج، دیسک ها، حلقه ها و صفحات با ضخامت هایی که در محدوده عملکرد موثر آن قرار دارند.هم با اجزای یک ماده و هم با اجزای ترکیبی سازگار است.با استفاده از تکنولوژی کنترل دیجیتال، ابزار ماشین اطمینان می دهد که راحتی عملیاتی استثنایی.تولید دقیق انواع مختلف محصولات در سناریوهای تولید در مقیاس بزرگ.

مشخصات:

ویژگی های محصول

1تخت و میز کار:
بستر و میز کار به عنوان قطعات گچ یکپارچه ساخته شده اند که از آهن خاکستری (HT250) استفاده می کنند و تحت درمان های ثانویه و پیری قرار گرفته اند.و با ماشینکاری دقیق برای تضمین سفتی پویا و جامد برترسطح میز کار مجهز به شکاف های T با ماشینکاری دقیق در یک طرح بهینه شده است، که آسان تر کردن ایمن قطعه کار را تسهیل می کند.پایه تخت با دو راهنمای خطی با دقت بالا در هر طرف مجهز است، تضمین توزیع یکنواخت نیروی در میان اسلاید های هدایت و به طور قابل توجهی افزایش سفتی دستگاه ابزار و همچنین مقاومت کششی و فشرده سازی آن.سیستم محرک از موتورهای servo AC استفاده می کند که با پیچ های توپ دقیق برای حرکت دو طرفه جفت شده اند، اجازه می دهد که گارتری در امتداد محور Y عبور کند. بولت های تنظیم شده به طور استراتژیک در پایه تخت قرار دارند،اجازه می دهد تا برای کالیبراسیون مستقیم از تخت و میز کار در راستای افقی.

2گانتري موبايل:
صندلی متحرک یک قطعه ساختاری از آهن ریخته شده دقیق است که با چهار اسلاید راهنمای خطی CNC با بار بالا، یک مجموعه پیچ توپ دقیق،و یک Reducer سیاره ای با دقت بالا متصل به یک سرو موتورهمچنین مجهز به یک سیلندر تعادل نیتروژن است که برای تعادل وزن سر قدرت، کاهش بار بر روی پیچ، افزایش عمر پیچ،و رانندگی سر قدرت حفاری به حرکت در امتداد محور Zاین پیکربندی عملیات مانند پیشرفت سریع، تغذیه کاری، عقب نشینی سریع و توقف را امکان پذیر می کند، در حالی که شامل شکستن تراشه اتوماتیک، حذف تراشه و عملکردهای توقف است.

3. سر قدرت حفاری:
سر قدرت حفاری با یک موتور مخصوص servo spindle مجهز است.که از یک کمربند همگام دندان دار برای کاهش سرعت و تقویت گشتاور برای هدایت یک فنل دقیق تخصصی استفاده می کنداسپندل شامل یک ترتیب شش ردیف Japanese angular contact bearing (چهار در جلو، دو در عقب) برای امکان تنظیم سرعت بدون گام است.آن را با یک سیستم تغییر ابزار پنوماتیک مجهز است، تسهیل جایگزینی سریع و راحت ابزار. حرکت تغذیه توسط یک موتور سرو و مجموعه پیچ توپ کار می کند.محورهای X و Y دارای قابلیت های پیوند و استفاده از کنترل نیمه بسته حلقه برای دستیابی به توابع خطی و دایره ای است.. انتهای چرخ دنده با یک سوراخ تراز BT50 طراحی شده و با یک مفصل چرخشی با سرعت بالا ادغام شده است ، که امکان پردازش فرش U با سرعت بالا با خنک سازی آب در مرکز را فراهم می کند.

5سیستم انتقال:
با استفاده از ریل های راهنمای وارد شده از تایوان و یک طراحی اسلایدر با دقت بالا، سیستم انتقال عملکرد بدون مشکل را تضمین می کند در حالی که توانایی حمل بار سنگین را افزایش می دهد.

ماشین CNC برای حفاری، علامت گذاری و فریز کردن فلنج ها و فولاد کربن به عنوان یک تجهیزات صنعتی با عملکرد بالا است.که به دقت برای ماشینکاری دقیق قطعات و قطعات ساختاری نوع صفحه طراحی شده انداین دستگاه برای پردازش قطعات مانند فلنج، دیسک، حلقه و صفحات صاف طراحی شده است.با یک نیاز اصلی که ضخامت این قطعات کار به طور دقیق با محدوده پردازش موثر مشخص شده در ماشین مطابقت دارد.

در کارگاه های ساختمانی فولادی، این تجهیزات حفاری دقیق و فریز کردن صفحات ساختاری و اجزای اتصال را فراهم می کند.برای ایجاد یک پایه محکم برای مونتاژ پایدار قاب های فولادیدر بخش انرژی بادی،این شرکت راه حل های ماشینکاری با دقت بالا را برای برج های توربین بادی و فلنج ها ارائه می دهد.برای پروژه های ساخت پل، تجهیزات در حال پردازش گیره های پل و براکت های پشتیبان هستند، که تشکیل ثابت،اتصال های ماندگار طراحی شده برای تحمل بار های پویا در طول زندگی طولانی پل.
