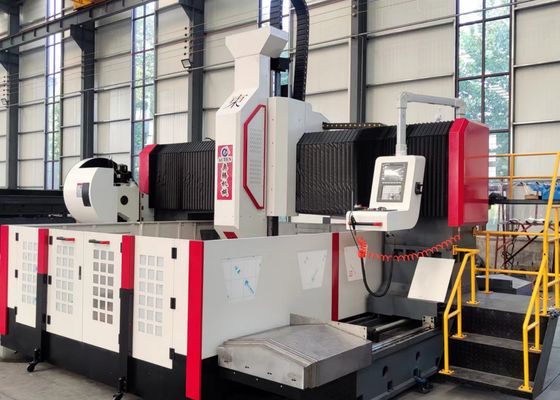

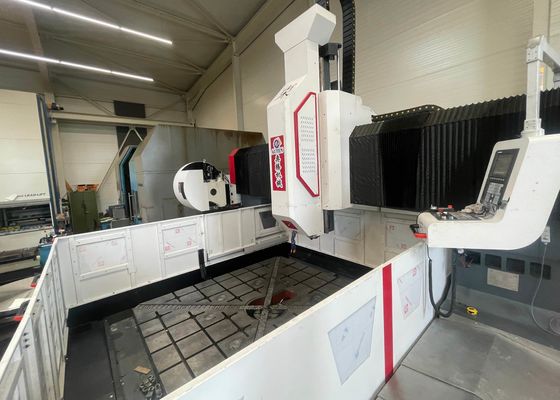

مدل دستگاه سوراخ‌کاری و فرزکاری با ابعاد قطعه کار 3000x1600 میلی‌متر PHD3016، حداکثر قطر سوراخ‌کاری 70 میلی‌متر

مدل دستگاه سوراخ‌کاری و فرزکاری با ابعاد قطعه کار 3000x1600 میلی‌متر PHD3016 قطر سوراخ‌کاری 70 میلی‌متر حداکثر

کاربرد:

این تجهیزات سوراخ‌کاری و فرزکاری CNC دروازه‌ای برای سوراخ‌کاری، پخ‌زنی، قلاویزکاری و فرزکاری قطعات صفحه‌ای/ساختاری طراحی شده است.

این دستگاه عمدتاً برای سوراخ‌کاری با راندمان بالا قطعات کار—از جمله فلنج‌ها، دیسک‌ها، حلقه‌ها و صفحات—با ضخامت‌هایی که در محدوده عملکرد مؤثر قرار دارند، در نظر گرفته شده است. این دستگاه امکان سوراخ‌کاری از طریق سوراخ‌ها و سوراخ‌های کور را در قطعات تک‌ماده و مواد کامپوزیت فراهم می‌کند. فرآیندهای ماشین‌کاری ابزار ماشین به‌صورت دیجیتالی کنترل می‌شوند و از راحتی عملیاتی استثنایی اطمینان حاصل می‌کنند. این دستگاه از تولید خودکار، با دقت بالا در انواع مختلف و دسته‌های بزرگ پشتیبانی می‌کند.

مشخصات:

ویژگی‌های محصول

1. میز کار
ساخته شده از چدن خاکستری (HT250)، میز کار تحت عملیات تمپر دوگانه و عملیات تسکین تنش ارتعاشی قرار می‌گیرد و استحکام عالی و پایداری ابعادی را ارائه می‌دهد. سطح کار آن دارای یک ساختار ریخته‌گری یکپارچه است.

2. دروازه متحرک
ساخته شده از چدن خاکستری (HT250)، دروازه متحرک به دو مجموعه از ریل‌های راهنمای خطی غلتشی با تحمل بار فوق‌العاده بالا، یک مجموعه از پیچ‌های توپی دقیق و یک سروو موتور مجهز شده است—که اسلاید سر قدرت را به‌عنوان محور Y پیکربندی می‌کند. سر قدرت سوراخ‌کاری بر روی صفحه اسلاید سر قدرت برای حرکت هم‌جهت نصب شده است. عبور از دروازه از طریق سروو موتور انجام می‌شود که چرخش پیچ توپی را از طریق یک کوپلینگ دقیق هدایت می‌کند. برنامه‌های پیش‌نمایش و تأیید سوراخ‌کاری، راحتی و دقت عملیاتی را بیشتر افزایش می‌دهند.

3. زین متحرک
زین متحرک دارای ساختار چدنی دقیق است. این دستگاه مجهز به دو مجموعه از میزهای کشویی ریل سخت CNC با تحمل بار فوق‌العاده بالا، یک مجموعه از مجموعه‌های پیچ توپی دقیق و یک کاهنده سیاره‌ای با دقت بالا است که به یک سروو موتور متصل شده است—سر قدرت سوراخ‌کاری را برای حرکت در امتداد محور Z هدایت می‌کند. این پیکربندی سر قدرت را قادر می‌سازد تا اقداماتی مانند تغذیه سریع، تغذیه کاری، جمع‌شدن سریع و توقف را انجام دهد، در حالی که شامل عملکردهای شکستن تراشه خودکار، حذف تراشه و مکث است.

4. سیستم انتقال
این تجهیزات یک پیکربندی با دقت بالا را اتخاذ می‌کنند که ریل‌های راهنما و بلوک‌های کشویی HIWIN تایوانی را ادغام می‌کند و از عملکرد روان اطمینان حاصل می‌کند و در عین حال ظرفیت تحمل بار سنگین را به میزان قابل توجهی افزایش می‌دهد.
محور X و محور Z هر کدام به دو ریل راهنمای خطی غلتشی مجهز شده‌اند که به‌عنوان ریل‌های راهنما و باربر برای حرکت عرضی و طولی به ترتیب عمل می‌کنند. این طراحی الزامات فنی برای عملیات سوراخ‌کاری با سرعت بالا را برآورده می‌کند. برای انتقال، هر دو محور X و محور Z از سروو موتورهای AC برای هدایت پیچ‌های توپی دقیق به چرخش استفاده می‌کنند و در نتیجه به حرکت خطی دقیق دست می‌یابند. مجلات دیسک ابزار یا مجلات ابزار خطی در دسترس هستند که راندمان ماشین‌کاری را به‌طور قابل‌توجهی افزایش می‌دهند.

دستگاه سوراخ‌کاری، علامت‌گذاری و فرزکاری از نوع دروازه‌ای CNC برای فلنج‌ها و فولاد کربنی، یک دستگاه صنعتی با عملکرد بالا است که با دقت برای ماشین‌کاری دقیق قطعات صفحه‌ای و قطعات ساختاری طراحی شده است. این تجهیزات برای پردازش قطعات کار از جمله فلنج‌ها، دیسک‌ها، حلقه‌ها و صفحات تخت سفارشی شده‌اند، با این نیاز اساسی که ضخامت این قطعات کار کاملاً با محدوده ماشین‌کاری مؤثر مشخص شده دستگاه مطابقت داشته باشد.

در کارگاه‌های سازه فولادی، این تجهیزات سوراخ‌کاری و فرزکاری دقیقی را برای صفحات ساختاری و عناصر اتصال ارائه می‌دهند و در نتیجه یک پایه محکم برای مونتاژ پایدار چارچوب‌های فولادی ایجاد می‌کنند. برای بخش انرژی باد، راه‌حل‌های ماشین‌کاری با دقت بالا را برای برج‌ها و فلنج‌های توربین‌های بادی ارائه می‌دهد—یک فرآیند ضروری که تضمین می‌کند این اجزا می‌توانند شرایط محیطی سخت (به عنوان مثال، باد شدید، نوسانات دما) را تحمل کنند. در پروژه‌های ساخت پل، این تجهیزات تیرهای پل و براکت‌های پشتیبانی را پردازش می‌کنند و از تشکیل اتصالات پایدار و بادوام که برای مقاومت در برابر بارهای دینامیکی در طول عمر طولانی پل طراحی شده‌اند، اطمینان حاصل می‌کنند.
