2500x2500mm اندازه قطعه کار CNC صفحه حفاری و فرش ماشین 30mm Max.Tapping قطر

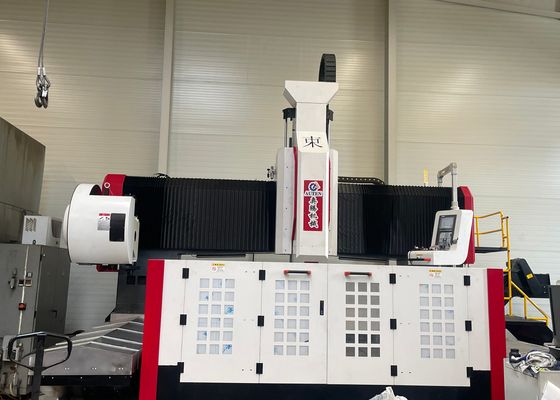

دستگاه سوراخ‌کاری و فرزکاری CNC صفحه با ابعاد قطعه کار 2500x2500 میلی‌متر، حداکثر قطر ضربه‌زنی 30 میلی‌متر

کاربرد:

این تجهیزات برای سوراخ‌کاری، پخ‌زنی، ضربه‌زنی و فرزکاری قطعات صفحه‌ای/ساختاری استفاده می‌شود. این دستگاه عمدتاً برای سوراخ‌کاری با راندمان بالا قطعات کار مانند فلنج‌ها، دیسک‌ها، حلقه‌ها و صفحات با ضخامت‌های داخل محدوده پردازش مؤثر طراحی شده است. این دستگاه می‌تواند سوراخ‌کاری از طریق سوراخ‌ها و سوراخ‌های کور را هم بر روی قطعات تک‌ماده و هم بر روی مواد کامپوزیت انجام دهد.

مشخصات:

ساختار دستگاه:
بستر دستگاه ساختار ریخته‌گری را اتخاذ می‌کند که عمدتاً از یک میز کار، یک دروازه متحرک، یک زین کشویی متحرک، یک سر قدرت سوراخ‌کاری و فرزکاری، یک دستگاه روغن‌کاری خودکار، یک دستگاه محافظ، یک دستگاه خنک‌کننده در گردش، یک سیستم کنترل دیجیتال و یک سیستم الکتریکی تشکیل شده است. این دستگاه توسط جفت‌های ریل سخت نورد پشتیبانی و هدایت می‌شود و توسط جفت‌های پیچ سرب دقیق هدایت می‌شود - که به ماشین ابزار دقت موقعیت‌یابی بالا و دقت موقعیت‌یابی تکرار را می‌دهد.

1. بستر و میز کار
بستر یک جزء جوش داده شده لوله مستطیلی است. قبل از پردازش، تحت عملیات بازپخت در دمای بالا قرار می‌گیرد. پس از نیمه‌نهایی، برای از بین بردن تنش‌های داخلی، بازپخت دوم انجام می‌شود و پس از آن پردازش نهایی انجام می‌شود - این امر پایداری طولانی‌مدت دقت ماشین ابزار را تضمین می‌کند. میز کار یک ریخته‌گری چدن خاکستری (HT250) یکپارچه است که پس از بازپخت ثانویه و عملیات پیری، پردازش نهایی را انجام می‌دهد. این دستگاه دارای استحکام دینامیکی و استاتیکی عالی بدون خطر تغییر شکل است. سطح میز کار مجهز به شیارهای T مرتب شده برای بستن قطعه کار است.

دو مجموعه از ریل‌های راهنمای خطی با دقت بالا در دو طرف پایه بستر نصب شده‌اند که امکان توزیع یکنواخت نیرو بر روی ریل‌ها را فراهم می‌کند و به طور قابل توجهی استحکام ماشین ابزار و همچنین مقاومت کششی و فشاری را افزایش می‌دهد. سیستم درایو از یک موتور سروو AC و یک جفت پیچ توپی دقیق برای هدایت حرکت دروازه در امتداد محور Y استفاده می‌کند. پیچ‌های قابل تنظیم در سطح زیرین بستر توزیع شده‌اند که تنظیم آسان سطح بستر و میز کار را تسهیل می‌کنند.

2. دروازه متحرک

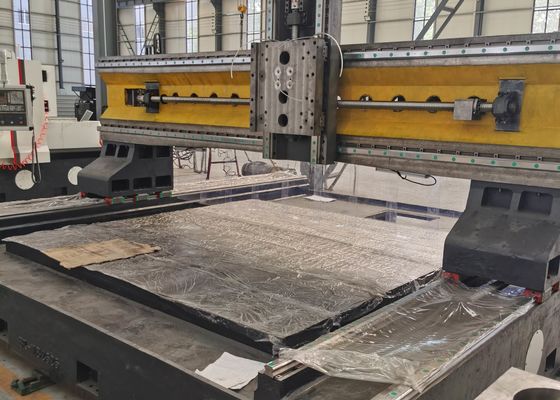

دروازه متحرک یک ریخته‌گری چدن خاکستری (HT250) است. دو ریل راهنمای خطی با ظرفیت باربری فوق‌العاده بالا در قسمت جلویی دروازه نصب شده‌اند. یک مجموعه از جفت پیچ توپی دقیق و یک موتور سروو، صفحه لغزنده سر قدرت را قادر می‌سازد تا در امتداد محور X حرکت کند و سرهای قدرت سوراخ‌کاری بر روی صفحه لغزنده سر قدرت نصب می‌شوند. حرکت دروازه با موتور سروو که چرخش مهره توپی را بر روی پیچ توپی از طریق یک کوپلینگ دقیق هدایت می‌کند، به دست می‌آید.

دستگاه سوراخ‌کاری و فرزکاری دروازه‌ای CNC یک دستگاه صنعتی با عملکرد بالا است که به طور خاص برای ماشین‌کاری دقیق قطعات صفحه‌ای و قطعات ساختاری طراحی شده است. این تجهیزات برای پردازش قطعات کار از جمله فلنج‌ها، دیسک‌ها، حلقه‌ها و صفحات سفارشی شده‌اند - با پیش‌شرط اصلی این است که ضخامت این قطعات کار به طور کامل محدوده ماشین‌کاری مؤثر مشخص شده دستگاه را برآورده کند.

در کارگاه‌های سازه فولادی، این تجهیزات سوراخ‌کاری و فرزکاری دقیقی را بر روی صفحات ساختاری و اتصالات انجام می‌دهند و یک پایه محکم برای مونتاژ قاب فولادی پایدار ایجاد می‌کنند. برای انرژی باد، این دستگاه پردازش با دقت بالا را بر روی برج‌ها و فلنج‌های توربین‌های بادی انجام می‌دهد - که برای اطمینان از مقاومت این قطعات در برابر شرایط سخت (به عنوان مثال، بادهای شدید، نوسانات دما) حیاتی است. در ساخت پل، این دستگاه تیرها و براکت‌های پل را ماشین‌کاری می‌کند و اتصالات پایدار و بادوام را تضمین می‌کند که بارهای دینامیکی را در طول عمر طولانی پل تحمل می‌کنند.
