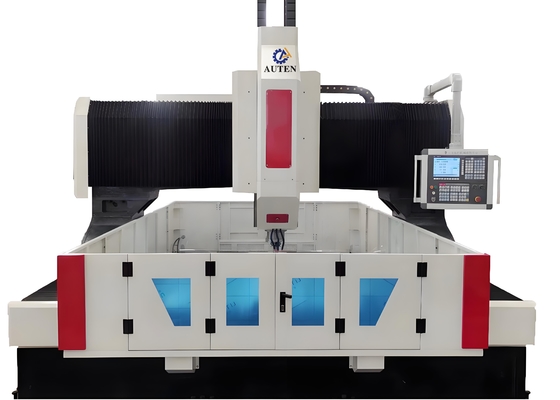

11KW/15KW موتور اسپیندل سروو قدرت CNC دروازه ای حفاری و فرز ماشین 28mm عرض T-شیار

11KW / 15KW قدرت موتور اسپیندل سرو CNC گانتری حفاری و فرش ماشین 28mm عرض T-Slot

کاربرد:

ماشین حفاری و فریز CNC به طور عمده برای انجام عملیات حفاری، چیمفر، ضربه زدن و فریز بر روی صفحات و اجزای ساختاری مانند فلنج ها، دیسک ها،حلقه ها، و صفحات که ضخامت قطعه کار در محدوده پردازش واقعی آن قرار دارد.اجازه می دهد تا برای حفاری از طریق سوراخ و سوراخ کور در هر دو قطعات مواد تک و مواد ترکیبی. کل فرآیند ماشینکاری به صورت دیجیتالی کنترل می شود، که عملکرد بسیار کاربر پسند را تضمین می کند. این تجهیزات در تحقق تولید خودکار با دقت بالا شایستگی دارند.سازگاری با نیاز به فرآوری انواع مختلف، و تسهیل تولید در مقیاس بزرگ.

مشخصات:

ویژگی های محصول

1تخت ماشین و میز کار

بستر ماشین در ابتدا جوش داده می شود، سپس درمان گرمایش و سپس ماشینکاری دقیق انجام می شود.حفظ ثبات ساختاری بدون تغییر شکلدو راهنمای خطی با دقت بالا در هر دو طرف پایه تخت نصب شده اند، که توزیع یکنواخت نیروی را بر روی اسلایدرهای راهنما تضمین می کند.این طراحی به طور قابل توجهی سفتی کلی دستگاه ابزار و همچنین مقاومت کششی و فشرده سازی آن را افزایش می دهد. سیستم محرک موتورهای servo AC را با مجموعه های پیچ توپ دقیق برای رانندگی دو طرفه تطبیق می دهد ، که به پورتری امکان حرکت در امتداد محور Y را می دهد.میز کار مجهز به یک سیستم فشرده سازی هیدرولیک است تا قطعات را در طول پردازش ایمن کند..

2گانتري موبايل

گانتری متحرک از آهن خاکستری (HT250) ساخته شده است. دو راهنمای خطی رول با ظرفیت حمل بسیار بالا در سمت جلو گانتری نصب شده است.مجموعه ای از پیچ های توپ دقیق و یک موتور سرو در کنار هم کار می کنند تا صفحه کشویی سر قدرت را قادر به حرکت در امتداد محور X کند، و سر قدرت حفاری بر روی صفحه کششی سر قدرت نصب شده است.
حرکت گانتری از طریق یک اتصال دقیق تحقق می یابد: سرو موتور مغز پیچ توپ را به چرخش بر روی پیچ توپ هدایت می کند و در نتیجه حرکت گانتری را تسهیل می کند.

3. سر قدرت حفاری

سر قدرت حفاری از یک موتور اسپندل سرو اختصاصی استفاده می کند که قدرت را از طریق یک کمربند هم زمان دندان به یک اسپندل دقیق اختصاصی منتقل می کند تا خروجی گشتاور را افزایش دهد.اسپندل مجهز به لوله های تماس زاویه ای ژاپنی است که در یک، دو ردیف عقب (در کل شش ردیف) ، که امکان تنظیم سرعت بدون گام را فراهم می کند. یک سیستم تغییر ابزار پنوماتیک با اسپندل یکپارچه شده است، که جایگزینی سریع و راحت ابزار را تضمین می کند.مکانیسم تغذیه توسط یک موتور سرو و یک پیچ توپ رانده می شودمحورهای X و Y از پیوند پشتیبانی می کنند و کنترل نیمه بسته را اتخاذ می کنند، که امکان تحقق عملکردهای خطی و دایره ای را فراهم می کند.پایان پیچ دارای یک سوراخ کانری BT50 است و با یک مفصل چرخشی با سرعت بالا مجهز استاز عملیات پردازش با استفاده از یک فرش U با سرعت بالا با عملکرد تخلیه آب مرکزی پشتیبانی می کند.

4دستگاه روان کننده اتوماتیک و دستگاه محافظ

این ماشین آلات مجهز به دستگاه روانکاری قطعی فشار قطعی تولید شده در تایوان است. این دستگاه روانکاری خودکار جفت های متحرک مانند ریل های راهنما، پیچ های سرب،و قفسه ها بدون هیچ منطقه مرده ای، که به طور موثر از عمر ماشین ابزار محافظت می کند. محور X و محور Y ماشین ابزار مجهز به پوشش های محافظ ضد گرد و غبار هستند.در حالی که محافظ های ضد آب در اطراف میز کار نصب شده اند تا حفاظت عملیاتی را افزایش دهند.

ماشین حفاری و آسیاب گانتری CNC یک تجهیزات صنعتی با عملکرد بالا است که به طور خاص برای پردازش دقیق صفحات و اجزای ساختاری ساخته شده است.کاربردهای اصلی آن شامل طیف گسترده ای از عملیات است.، از جمله حفاری، چیمفرینگ، ضربه زدن و فریز کردن. برای قطعات مانند فلنج ها، دیسک ها، حلقه ها و صفحات طراحی شده است.در صورتی که ضخامت قطعات کار شده به شدت در محدوده پردازش موثر مشخص شده توسط ماشین باشد.

ماشین حفاری و آسیاب صفحه CNC با سرعت بالا به عنوان یک قطعه اصلی تجهیزات در کارگاه های ساختاری فولادی، پروژه های انرژی بادی و بخش های ساخت پل استفاده می شود.در کارگاه های ساختمانی فولادی، امکان حفاری و فرش دقیق بر روی صفحات ساختاری و اتصال دهنده ها را فراهم می کند و پایه محکم برای تجمع محکم قاب های فولادی را فراهم می کند.این دستگاه برج های توربین بادی و فلنج ها را با دقت بالا پردازش می کند که برای اطمینان از این که این قطعات می توانند در شرایط سخت عملیاتی مقاومت کنند، ضروری است.در ساخت پل، این دستگاه ماشینکاری گیره ها و براکت ها را انجام می دهد.تضمین اتصالات پایدار و ماندگار که می توانند در طول مدت طولانی استفاده از پل، بار های پویا را تحمل کنندبهره وری عملیاتی فوق العاده آن پشتیبانی قابل اعتماد را برای این زمینه های حیاتی فراهم می کند که پایه توسعه زیرساخت ها و پیشرفت انرژی پاک است.
