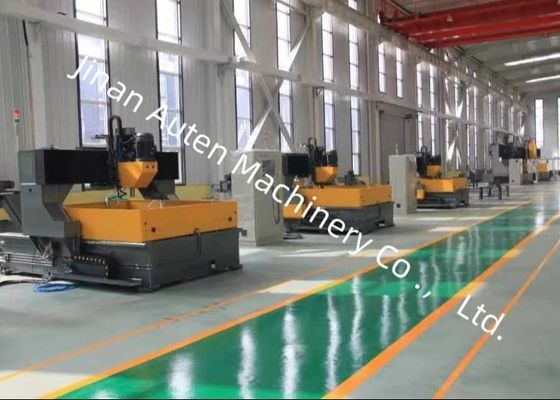

دستگاه سوراخ‌کاری و فرز CNC با ضخامت 100 میلی‌متر، قابلیت قلاویزکاری M3-M24

100mm ضخامت CNC صفحه حفاری و آسیاب ماشین M3-M24 قطر ضربه

کاربرد:

ماشین حفاری و آسیاب گانتری CNC عمدتاً برای عملیات حفاری ، چیمفر ، ضربه زدن و آسیاب بر روی قطعات صفحه / ساختاری ، از جمله فلنج ها ، دیسک ها ، حلقه ها و صفحات طراحی شده است,با ضخامت قطعات کار در محدوده پردازش موثر. این امکان حفاری سوراخ ها و سوراخ های کور در هر دو قطعات تک ماده و مواد ترکیبی را فراهم می کند.کل روند پردازش به صورت دیجیتالی کنترل می شوداین تجهیزات قادر به دستیابی به تولید خودکار با دقت بالا، پذیرای انواع متعدد و تسهیل تولید انبوه هستند.

مشخصات:

ساختار تجهیزات:

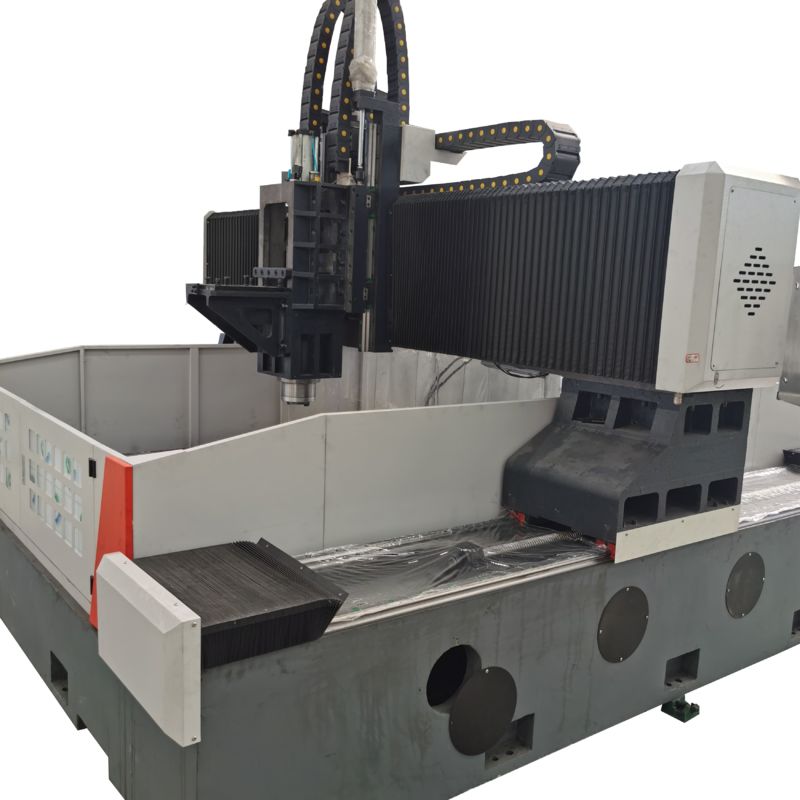

آن را عمدتا از یک میز کار تخت، یک گانتری متحرک، یک صندلی اسلاید متحرک، یک سر قدرت حفاری و فریز، یک دستگاه روانکاری خودکار، یک دستگاه محافظ،یک دستگاه خنک کننده گردش، یک سیستم کنترل عددی، یک سیستم الکتریکی و سایر اجزای دیگر. پشتیبانی شده و هدایت شده توسط جفت های راهنمای رولینگ و توسط جفت های پیچ سرب دقیق هدایت می شود.ابزار ماشین دارای دقت موقعیت بالا و دقت موقعیت تکرار است.

1تخت ماشین و میز کار:

بستر ماشین در معرض جوش، پس از آن گرم کردن و ماشینکاری دقیق است، که منجر به سفتی پویا و استاتیک استثنایی با تغییر شکل صفر می شود.دو راهنمای خطی با دقت بالا در هر دو طرف پایه تخت نصب شده است، تضمین توزیع یکنواخت نیروی در میان اسلایدرهای راهنما و به طور قابل توجهی افزایش سفتی دستگاه ابزار و همچنین مقاومت کششی و فشرده سازی.سیستم درایو از موتورهای servo AC که با مجموعه های پیچ توپ دقیق برای درایو دو طرفه همراه هستند استفاده می کندعلاوه بر این، صندلی کار مجهز به یک سیستم کلیمپ سلندر هیدرولیک است.

2گانتري موبايل:

گانتری متحرک از آهن خاکستری (HT250) ساخته شده است، با دو راهنمای خطی رولینگ فوق العاده با بار بالا در سمت جلو آن نصب شده است.در ارتباط با یک سرو موتور، اجازه می دهد تا صفحه اسلاید سر قدرت در امتداد محور X حرکت کند و سر قدرت حفاری به این صفحه اسلاید متصل می شود.از طریق یک اتصال دقیق، محور پیچ توپ را برای چرخش بر روی پیچ توپ هدایت می کند.

3. سِدِ موبايل:

صندلی متحرک یک قطعه ساختاری از آهن ریخته شده دقیق است. آن را با دو اسلاید خطی CNC با بار بسیار بالا، یک مجموعه از جفت پیچ های توپ دقیق،و یک Reducer سیاره ای با دقت بالا متصل به سرو موتور. وزن سر قدرت متعادل شده است تا بار پیچ را کاهش دهد و طول عمر پیچ را افزایش دهد. این باعث می شود که سر قدرت حفاری در امتداد محور Z حرکت کند.فعال کردن اقدامات مانند سریع به جلو، کار کردن به جلو، سریع به عقب و متوقف کردن سر قدرت، همراه با توابع قطع تراشه خودکار، عقب نشینی تراشه و توقف.

ماشین حفاری و آسیاب گانتری CNC یک تجهیزات صنعتی با عملکرد بالا است که به طور خاص برای پردازش دقیق صفحه و اجزای ساختاری طراحی شده است.کاربردهای اصلی آن شامل طیف گسترده ای از عملیات، از جمله حفاری، چیمفرینگ، ضربه زدن و فریز کردن، هدف قرار دادن قطعات مانند فلنج ها، دیسک ها، حلقه ها و صفحات،با ضخامت آنها که به شدت در محدوده پردازش موثر دستگاه تعیین شده است.

ماشین حفاری و آسیاب صفحه CNC با سرعت بالا در کارگاه های ساختاری فولادی ، انرژی بادی و بخش های پل بسیار مهم است.

در کارگاه های فولاد، این امکان را برای حفاری دقیق صفحه های ساختاری و کانکتورها فراهم می کند، و مجموعه قوی فریم را تضمین می کند.که برج های توربین و فلنج ها را با دقت برای مقاومت در برابر شرایط سخت پردازش می کنددر ساخت پل ها، آن را به دست می آورد، حاملها و براکت ها را کنترل می کند، اتصال پایدار و پایدار را تحت بار های پویا تضمین می کند. کارایی آن از این زیرساخت های حیاتی و زمینه های انرژی پاک پشتیبانی می کند.
