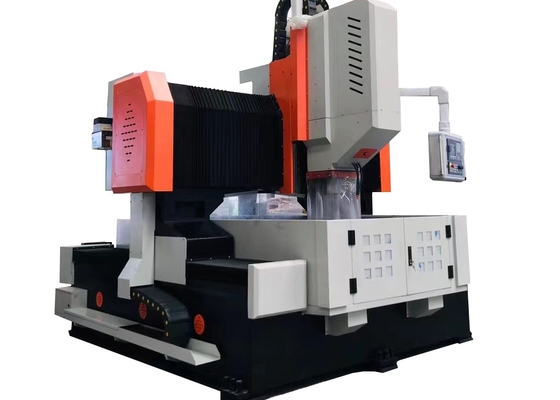

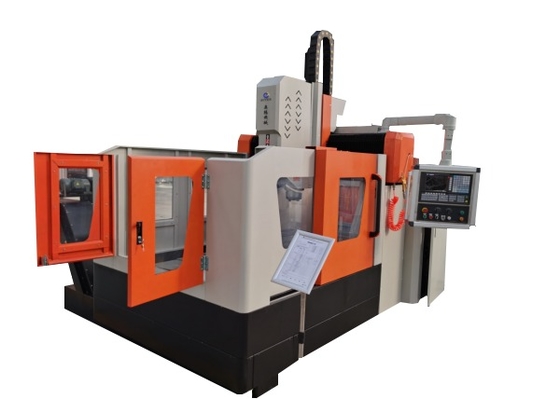

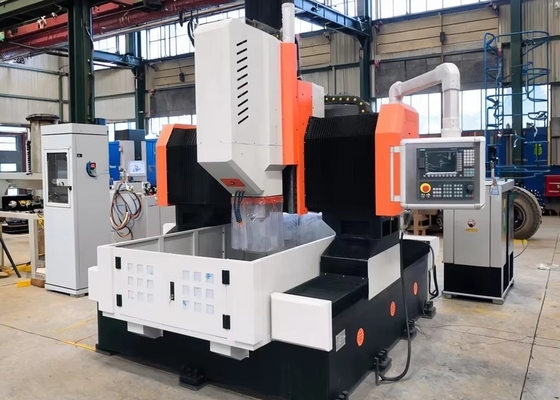

2000x1600mm اندازه قطعه کار CNC صفحه فلنج حفاری ماشین 28mm عرض T-slot

2000x1600mm اندازه قطعه کار CNC صفحه فلنج حفاری ماشین 28mm عرض T-slot

کاربرد:

ماشین حفاری و فریز CNC به طور عمده برای حفاری، چیمفر، ضربه زدن و فریز کردن صفحات و اجزای ساختاری، شامل فلنج ها، دیسک ها، حلقه ها و صفحات طراحی شده است.با ضخامت قطعات کار در محدوده پردازش موثر. این امکان حفاری از طریق حفره ها و سوراخ های کور در هر دو قطعات مواد تک و مواد کامپوزیت را فراهم می کند. فرآیند ماشینکاری به صورت دیجیتال کنترل می شود.اطمینان از عملکرد بسیار کاربر پسند، و از تولید خودکار و با دقت بالا در انواع مختلف و در مقادیر زیاد پشتیبانی می کند.

1تخت ماشین و میز کار:

بستر ماشین در معرض جوش قرار می گیرد، پس از آن از جوش و ماشینکاری دقیق، که منجر به سفتی پویا و استاتیک استثنایی بدون تغییر شکل می شود.دو راهنمای خطی با دقت بالا در هر دو طرف پایه تخت نصب شده است، تضمین توزیع یکنواخت نیروی بر روی اسلایدرهای راهنما و افزایش قابل توجهی از سفتی، مقاومت کششی و مقاومت فشرده سازی دستگاه ابزار.سیستم درایو از موتورهای servo AC که با مجموعه های پیچ توپ دقیق برای درایو دو طرفه همراه هستند استفاده می کندعلاوه بر این، صندلی کار مجهز به یک سیستم کلیمپ سیلندر هیدرولیک است.

2. سر حفاری:

سر قدرت حفاری شامل یک موتور اسپندل سرو اختصاصی است که قدرت را از طریق یک کمربند هم زمان دندان به یک اسپندل دقیق تخصصی منتقل می کند تا چرخش را افزایش دهد.اسپندل مجهز به یک شش ردیف ژاپنی پیکربندی گوشه ای تماس است (چهار ردیف در جلو و دو ردیف در عقب)، که امکان تنظیم سرعت بدون گام را فراهم می کند. یک سیستم تغییر ابزار پنوماتیک در اسپندل یکپارچه شده است، که جایگزینی سریع و بدون دردسر ابزار را تضمین می کند.

حرکت تغذیه توسط یک موتور سرو در ارتباط با یک پیچ توپ هدایت می شود. محور X و Y از ارتباط پشتیبانی می کنند و از کنترل نیمه بسته استفاده می کنند،تسهیل عملکردهای خطی و دایره ای. پایان پیچ دارای یک سوراخ کانری BT50 است که با یک مفصل چرخشی با سرعت بالا مجهز شده است و می تواند با یک دریل U با سرعت بالا با یک خروجی مرکزی پردازش شود.

3دستگاه روان کننده اتوماتیک و دستگاه محافظ:

دستگاه ابزار مجهز به یک دستگاه روانکاری خودکار حجم سنجی با فشار جزئی تولید شده در تایوان است که امکان روانکاری خودکار ریل های راهنما، پیچ های سرب، قفسه ها،و جفت های دیگر در حال حرکت بدون هیچ نقطه مرده ای، بنابراین تضمین عمر ماشین ابزار. محور X و محور Y ماشین ابزار با پوشش های محافظ ضد گرد و غبار مجهز هستند.در حالی که محافظ های ضد آب در اطراف میز کار نصب شده اند.

مشخصات:
