مدل PHD2016 دستگاه سوراخکاری CNC صفحه ای حداکثر قطر سوراخکاری 40 میلی متر، حداکثر ضخامت 100 میلی متر

دستگاه حفاری صفحه CNC مدل PHD2016، قطر حفاری 40 میلی‌متر، ضخامت 100 میلی‌متر

کاربرد:

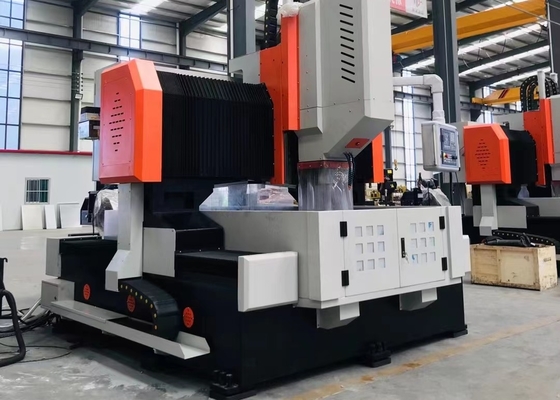

دستگاه حفاری و فرز CNC گانتری عمدتاً برای حفاری، پخ‌زنی، قلاویزکاری و فرزکاری صفحات و اجزای سازه‌ای، از جمله فلنج‌ها، دیسک‌ها، حلقه‌ها و صفحات، با ضخامت قطعه کار در محدوده پردازش مؤثر، طراحی شده است. این دستگاه امکان حفاری سوراخ‌های عبوری و سوراخ‌های کور را در قطعات تک‌ماده و مواد کامپوزیت فراهم می‌کند. فرآیند ماشین‌کاری به صورت دیجیتالی کنترل می‌شود تا راحتی عملیاتی افزایش یابد و از تولید خودکار، با دقت بالا در انواع مختلف و مقادیر زیاد پشتیبانی می‌کند.

ساختار تجهیزات:

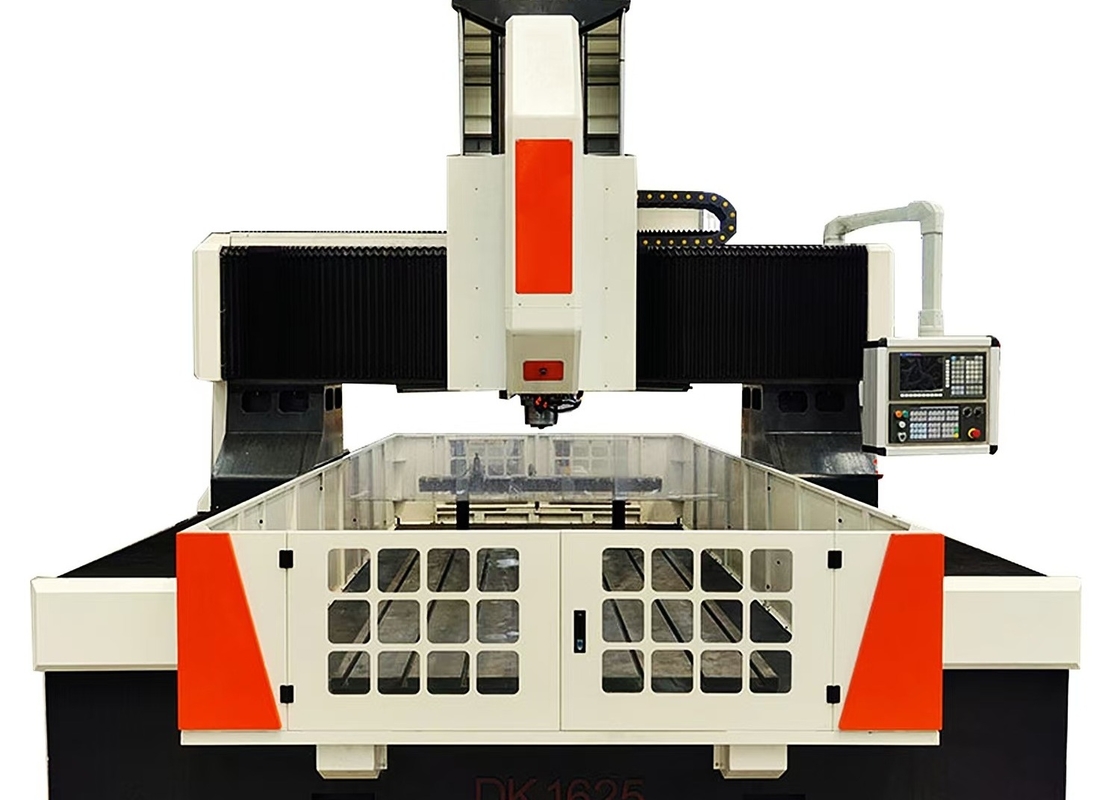

این دستگاه عمدتاً از یک میز کار تخت، یک گانتری متحرک، یک زین کشویی متحرک، یک سر قدرت حفاری و فرز، یک دستگاه روغن‌کاری خودکار، یک دستگاه حفاظتی، یک دستگاه خنک‌کننده چرخشی، یک سیستم کنترل عددی، یک سیستم الکتریکی و سایر اجزا تشکیل شده است. با پشتیبانی و هدایت توسط جفت‌های راهنمای غلتشی و رانده شده توسط جفت‌های پیچ سرب دقیق، ماشین ابزار به دقت موقعیت‌یابی بالا و دقت موقعیت‌یابی مجدد دست می‌یابد.

تخت ماشین و میز کار:

تخت ماشین تحت جوشکاری قرار می‌گیرد و پس از آن آنیل و ماشین‌کاری دقیق انجام می‌شود که منجر به سفتی دینامیکی و استاتیکی استثنایی با تغییر شکل صفر می‌شود. دو راهنمای خطی با دقت بالا در دو طرف پایه تخت نصب شده‌اند که توزیع یکنواخت نیرو را بر روی لغزنده‌های راهنما تضمین می‌کنند و به طور قابل توجهی سفتی، مقاومت کششی و مقاومت فشاری ماشین ابزار را افزایش می‌دهند. سیستم درایو از موتورهای سروو AC همراه با مجموعه‌های پیچ توپی دقیق برای درایو دو طرفه استفاده می‌کند و به گانتری اجازه می‌دهد تا در امتداد محور Y حرکت کند. علاوه بر این، میز کار مجهز به یک سیستم گیره سیلندر هیدرولیک است.

سر حفاری:

سر قدرت حفاری از یک موتور اسپیندل سروو اختصاصی استفاده می‌کند که نیرو را از طریق یک تسمه همزمان دندانه‌دار به یک اسپیندل دقیق تخصصی منتقل می‌کند تا خروجی گشتاور را افزایش دهد. اسپیندل مجهز به پیکربندی بلبرینگ تماس زاویه‌ای ژاپنی (چهار ردیف در جلو و دو ردیف در عقب) است که امکان تنظیم سرعت بدون پله را فراهم می‌کند. یک سیستم تعویض ابزار پنوماتیکی در اسپیندل ادغام شده است که جایگزینی سریع و راحت ابزار را تضمین می‌کند.

حرکت تغذیه توسط یک موتور سروو همراه با یک پیچ توپی انجام می‌شود. محورهای X و Y از عملکرد پیوند پشتیبانی می‌کنند و از کنترل نیمه‌بسته استفاده می‌کنند که امکان عملیات درون‌یابی خطی و دایره‌ای را فراهم می‌کند. انتهای اسپیندل دارای یک سوراخ مخروطی BT50 است که به یک اتصال چرخشی با سرعت بالا مجهز شده است و قادر به پردازش با یک مته U با سرعت بالا با خروجی مرکزی است.
