دستگاه سوراخ‌کاری CNC اتوماتیک صفحه با نیروی گیره 7.5KN، عرض شیار T 28mm، توان خنک‌کننده 0.45KW

دستگاه سوراخ‌کاری CNC اتوماتیک صفحه با نیروی گیره 7.5KN، عرض شیار T 28 میلی‌متر برای سازه‌های فولادی

کاربرد:

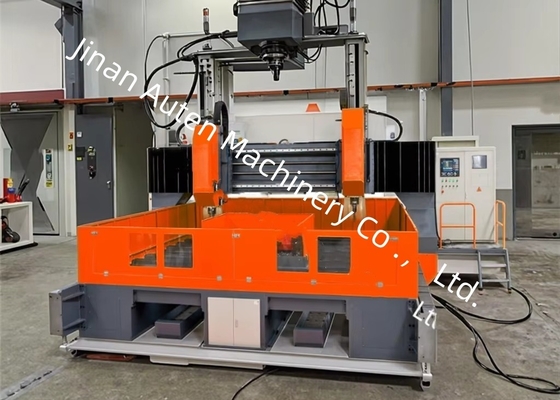

دستگاه سوراخ‌کاری CNC متحرک دروازه‌ای PZ4040/2 برای عملیات سوراخ‌کاری روی صفحات فولادی طراحی شده است. قطعات کار قابل پردازش شامل صفحات اتصال استفاده شده در ساختمان‌های سازه فولادی، پل‌ها و دکل‌ها، و همچنین فلنج‌های بزرگ، ورقه‌های لوله مبدل حرارتی و اجزای مشابه هستند.استفاده از این دستگاه سوراخ‌کاری CNC، کل فرآیند سوراخ‌کاری را قادر می‌سازد تا به اتوماسیون کامل دست یابد که با دقت و راندمان بالا مشخص می‌شود. این دستگاه برای فرآیندهای سوراخ‌کاری شامل صفحات اتصال، صفحات پایه، صفحات انتهایی، الگوها، فلنج‌ها، قطعات ساختاری و سایر اجزا در صنایعی مانند سازه‌های فولادی، ساخت پل، برج‌های برق و ارتباطات، و پشتیبانی از دیگ‌های نیروگاه حرارتی مناسب است.

دقت قطعات پردازش شده با استاندارد ملی *کد پذیرش کیفیت ساخت سازه‌های فولادی* (GB50205-2001) مطابقت دارد.

ایستگاه هیدرولیک مجهز به سیستم خنک‌کننده هوا است.

این نرم‌افزار توسط شرکت ما و کنترل‌کننده قابل برنامه‌ریزی میتسوبیشی (FX3GU-64MT) با نرم‌افزار برنامه‌نویسی کامپیوتر بالایی توسعه یافته است. این نرم‌افزار دارای ویژگی‌های اصلی زیر است:

1. پلتفرم کاری نرم‌افزار برای سیستم‌های ویندوز یا ویستا؛

2. رابط نرم‌افزار دوستانه، قابلیت عملیاتی، تعامل خوب، پشتیبانی از عملکرد ماوس و صفحه کلید؛
3. مدیریت واضح و موثر منابع، باز کردن و ذخیره برنامه قطعه کار در قالب یک کادر محاوره‌ای مشترک استفاده می‌شود، می‌توانید فایل را در هر دایرکتوری باز یا ذخیره کنید، دسترسی برنامه به فایل‌های متنی مستقل، می‌تواند برنامه‌نویسی خارج از سایت باشد، کپی مستقیم برای استفاده محلی؛
4. دارای یک عملکرد برنامه‌نویسی قدرتمند، هم برنامه‌نویسی دستی و هم برنامه‌نویسی خودکار با استفاده از CAD، برنامه‌نویسی خودکار با AutoCAD، CAXA98 و سایر نرم‌افزارهای CAD سازگار است؛
5. عملکرد نمایش گرافیک می‌تواند صحت برنامه‌نویسی را بررسی کند؛

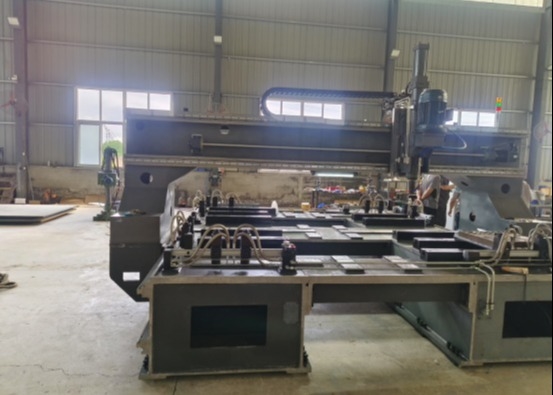

تخت از پایه دستگاه، میز کار و قاب پشتیبانی نوع قاب تشکیل شده است، پایه دستگاه توسط صفحه فولادی جوش داده شده است، ساختار فولادی جوش داده شده، پس از عملیات پیری. سطح میز کار با یک قاب پشتیبانی نوع قاب نصب شده است، قاب پشتیبانی نوع قاب بالای ترکیب نصب و براکت فعالیت، ثابت شده توسط پیچ‌های پروانه‌ای، شل کردن و سفت کردن پیچ‌های پروانه‌ای برای تنظیم فاصله بین براکت فعالیت به منظور برآورده کردن پردازش پشتیبانی قطعه کار. ناحیه پردازش جادار است، به چهار ناحیه پردازش در سمت چپ و راست تقسیم می‌شود که می‌توان از آنها برای سوراخ‌کاری، بارگیری و تخلیه قطعات کار استفاده کرد و در عین حال می‌توان برای سوراخ‌کاری و پردازش اسناد برنامه‌ریزی کرد.

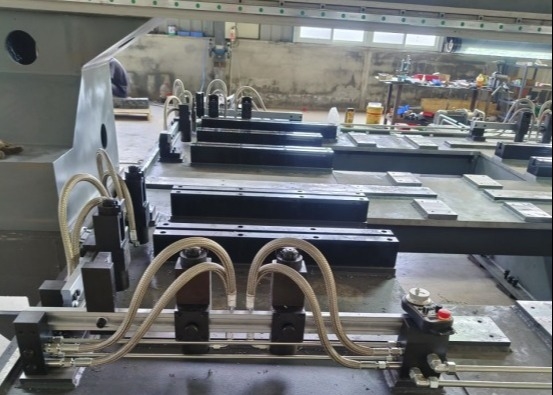

میز با دوازده گیره هیدرولیک اتوماتیک سریع و متحرک احاطه شده است که می‌تواند صفحات فولادی تکی یا همپوشانی را در یک زمان گیره کند. در سمت چپ و راست پایه دستگاه، دو ریل راهنمای غلتشی خطی با ظرفیت بار بالا در هر طرف پایه دستگاه چیده شده‌اند که برای هدایت تکیه‌گاه‌های چپ و راست دروازه متحرک استفاده می‌شوند. دو مجموعه مکانیزم درایو متشکل از موتور سروو AC، چرخ تسمه همزمان و پیچ توپی در هر دو طرف پایه دستگاه برای حرکت براکت چپ و راست دروازه چیده شده‌اند که دقت موقعیت‌یابی بالا و دقت موقعیت‌یابی قابل تکرار را تضمین می‌کند.

مشخصات و پارامترهای اصلی این دستگاه:

نام پارامتر
