T عرض سوراخ 28mm فلنج CNC صفحه حفاری ماشین 100mm قطر حداکثر

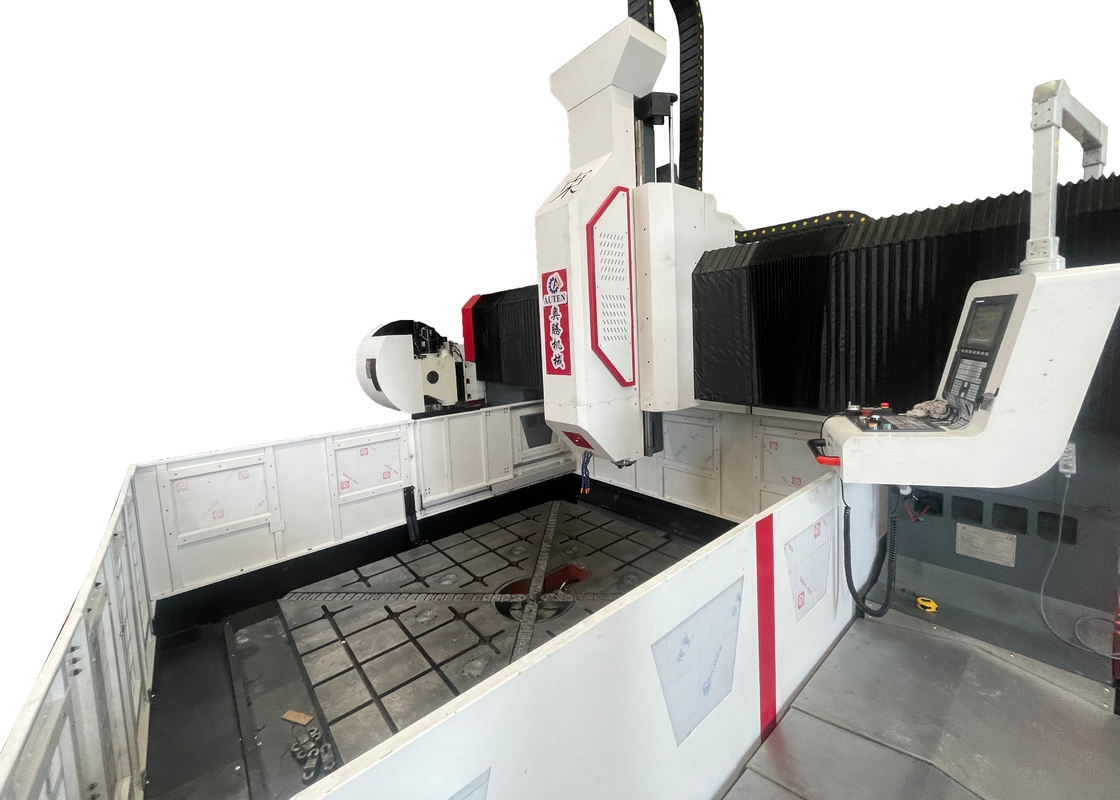

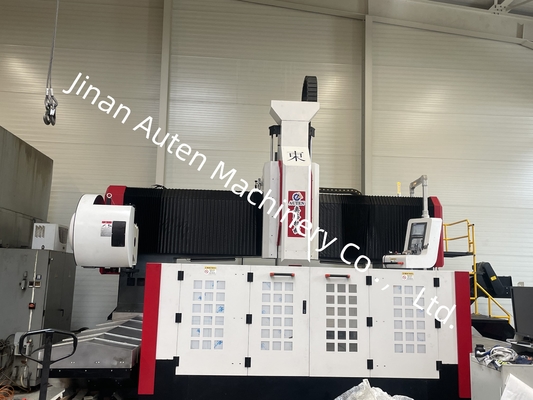

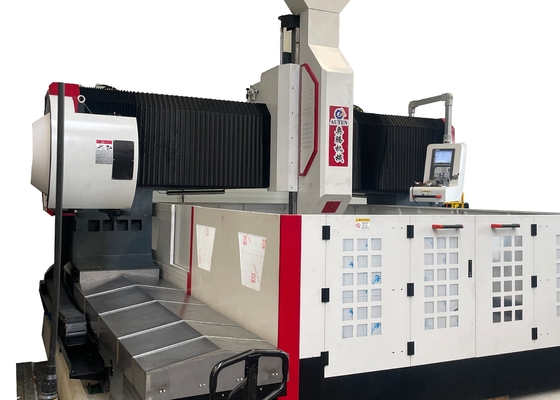

مدل PHD2525 فلنج صفحه CNC صفحه حفاری ماشین 100mm حداکثر قطر حفاری

کاربرد:

استفاده می شود برای حفاری، chamfering، tapping، و آسیاب صفحه و اجزای ساختاری.

این در درجه اول برای عملیات حفاری با کارایی بالا برای قطعات کاری از جمله فلنج ها، دیسک ها، حلقه ها و صفحات با ضخامت در محدوده پردازش موثر اختصاص دارد.حفاری حفره ها و حفره های کور هم بر روی قطعات تک ماده و هم بر روی مواد کامپوزیت امکان پذیر است.. فرآیندهای ماشین آلات ابزار به صورت دیجیتالی کنترل می شوند، با عملکرد بسیار راحت، و قادر به تحقق خودکار،تولید با دقت بالا با انواع متعدد و در مقادیر جرم.

سر قدرت حفاری:

سر قدرت حفاری یک موتور اسپندل servo ویژه را اتخاذ می کند که اسپندل دقیق خاص را از طریق کمربند هم زمان دندان برای کاهش سرعت و افزایش گشتاور هدایت می کند.جايگزيني سريع و آسان است، و تغذیه توسط یک موتور سرو و یک پیچ توپ هدایت می شود. محور های X و Y می توانند به هم متصل شوند و کنترل حلقه نیمه بسته برای تحقق عملکردهای مداخله خطی و دایره ای پذیرفته شده است.انتهای چرخ دنده یک سوراخ کانری BT50 است، مجهز به یک مفصل چرخش با سرعت بالا، که می تواند با آب مرکز فرش U با سرعت بالا پردازش شود.

دستگاه انتقال:

استفاده از طراحی دقیق ریل های راهنما و اسلایدرهای وارد شده از تایوان، آن را به آرامی اجرا می کند و به طور موثر ظرفیت بار سنگین را بهبود می بخشد.

a. محور X و محور Z به ترتیب به شکل دو ریل راهنمای خطی رولینگ به عنوان ریل راهنما و ریل حمل بار برای حرکت جانبی و طولی هستند.می تواند الزامات فنی حفاری با سرعت بالا را برآورده کندانتقال محور X محور Z موتور سرو AC را برای هدایت پیچ توپ دقیق برای چرخش برای تحقق حرکت خطی اتخاذ می کند.

ب. دو ریل راهنمای خطی رولینگ سنگین در هر دو طرف محور Y وجود دارد و دو ریل اسلایدر مربع در هر ریل راهنما نصب شده است تا یک مسیر اسلایدی محور Y را تشکیل دهد.آن را می تواند نیازهای سفتی بالا و قدرت از قاب گانتری را برآورده کند، و همچنین می تواند مزایای فنی ضریب اصطکاک کوچک، سرعت حرکت سریع، عملکرد جذب ارتعاش خوب و عمر طولانی را برآورده کند.انتقال محور X با استفاده از دو موتور سرو موتور تکنولوژی محرک هم زمان، یعنی یک موتور سرو در هر طرف، پیچ توپ را به طور همزمان می چرخاند، که فریم گانتری را به حرکت می رساند و ماشینکاری CNC را تحقق می بخشد.

دستگاه روان کننده اتوماتیک و دستگاه محافظ:

این ابزار ماشین مجهز به تایوان اصلی دستگاه روان کننده قطعی فشار قطعی خودکار است، که می تواند به طور خودکار روان جفت مانند ریل های راهنما، پیچ سرب، قفسه روان کننده,و غیره بدون کجرویی برای اطمینان از عمر ماشین ابزار. محور X و محور Y ماشین ابزار مجهز به محافظ ضد گرد و غبار هستند.و یک صفحه آبپاش ضد آب در اطراف میز کار نصب شده است.

سیستم خروجی آب مرکزی:

این دستگاه به عنوان استاندارد با یک سیستم خروجی آب مرکزی مجهز است. سیستم خروجی آب داخلی می تواند از پیچ آهن در اطراف ابزار در طول پردازش جلوگیری کند، سایش ابزار را کاهش دهد،طول عمر ابزارحفاظت از سطح قطعه کار، حفاظت از مفصل چرخشی با سرعت بالا، جلوگیری از آلودگی از مسدود کردن مفصل چرخشی،بهبود کیفیت قطعه به عنوان یک کل، و بهبود کارایی کار.

Sمشخصات:
