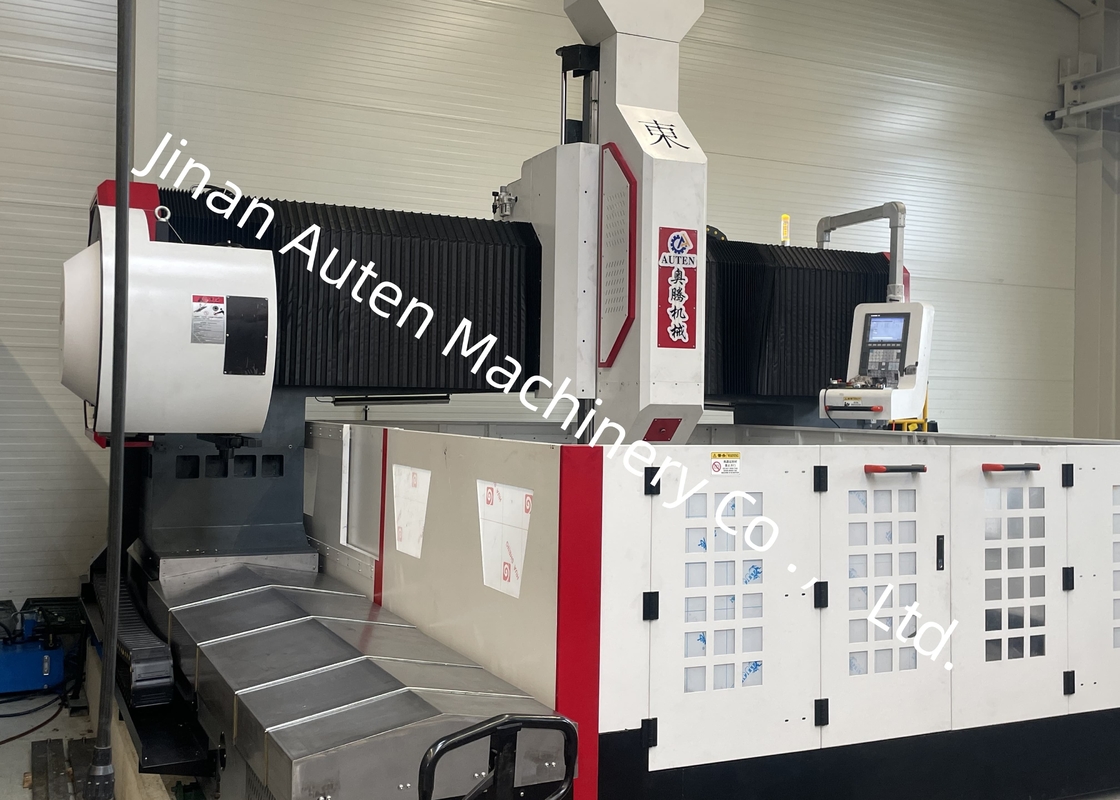

3000X3000 MM 80mm حداکثر قطر ماشین CNC حفاری صفحه تولید خودکار

مدل دستگاه سوراخ‌کاری صفحات CNC PHD3030 با قطر سوراخ‌کاری 80 میلی‌متر، تولید خودکار

کاربرد:


طراحی شده برای سوراخ‌کاری، پخ‌زنی، قلاویزکاری و فرزکاری صفحات و اجزای سازه‌ای.

این دستگاه عمدتاً برای سوراخ‌کاری با راندمان بالا قطعات کار مانند فلنج‌ها، دیسک‌ها، حلقه‌ها و صفحات با ضخامت‌های موجود در محدوده پردازش مؤثر استفاده می‌شود. این دستگاه امکان سوراخ‌کاری سوراخ‌های عبوری و کور را در قطعات تک‌ماده و مواد کامپوزیت فراهم می‌کند. فرآیندهای ماشین‌کاری آن به‌صورت دیجیتالی کنترل می‌شوند و از عملکرد بسیار کاربرپسند اطمینان حاصل می‌کنند و از تولید خودکار، با دقت بالا در انواع مختلف و مقادیر انبوه پشتیبانی می‌کنند.

نوار نقاله خودکار تراشه و دستگاه خنک‌کننده چرخشی:

یک نوار نقاله خودکار تراشه در پشت میز کار و یک فیلتر در انتها وجود دارد. نوار نقاله خودکار تراشه از نوع زنجیره‌ای تخت است. یک پمپ خنک‌کننده در یک طرف نصب شده است. خروجی به سیستم فیلتر مرکزی آب با شیلنگ متصل است. مایع خنک‌کننده وارد نوار نقاله تراشه می‌شود، پمپ بالابر نوار نقاله تراشه، مایع خنک‌کننده را به سیستم فیلتر خروجی مرکزی پمپ می‌کند و پمپ خنک‌کننده با فشار بالا، مایع خنک‌کننده فیلتر شده را برای خنک‌کنندگی برش به گردش در می‌آورد. همچنین مجهز به یک چرخ دستی برای حمل تراشه‌ها است که برای حمل تراشه‌های آهنی بسیار مناسب است. این تجهیزات مجهز به سیستم‌های خنک‌کننده ابزار داخلی و خارجی هستند. هنگام سوراخ‌کاری با سرعت بالا، ابزار توسط خروجی آب داخلی خنک می‌شود و از خنک‌کننده خارجی برای فرزکاری سبک استفاده می‌شود. هشدار خودکار سطح آب پایین 8.1 هنگامی که مایع خنک‌کننده در فیلتر در سطح میانی قرار دارد، سیستم به‌طور خودکار به موتور متصل می‌شود تا شروع به کار کند و مایع خنک‌کننده در نوار نقاله تراشه به‌طور خودکار وارد فیلتر می‌شود. هنگامی که به سطح بالایی می‌رسد، موتور به‌طور خودکار از کار می‌افتد. 8.2 هنگامی که مایع خنک‌کننده در فیلتر در سطح پایینی قرار دارد، سیستم به‌طور خودکار نشانگر سطح را برای هشدار نشان می‌دهد، دوک به‌طور خودکار ابزار را جمع می‌کند و دستگاه از کار می‌افتد.

عملکرد حافظه خاموشی:

عملیات به دلیل قطع ناگهانی برق و غیره متوقف می‌شود. از این عملکرد برای یافتن سریع و آسان محل آخرین سوراخ سوراخ‌شده قبل از قطع برق استفاده کنید. اپراتورها می‌توانند به سرعت به مرحله بعدی بروند و در زمان جستجو صرفه‌جویی کنند.

تداخل‌سنج لیزری:

از تداخل‌سنج لیزری برای کالیبراسیون و بررسی دقیق و جبران خطای گام، لقی، دقت موقعیت‌یابی، دقت موقعیت‌یابی مجدد و غیره استفاده می‌شود تا از پایداری دینامیکی، استاتیکی و دقت پردازش دستگاه اطمینان حاصل شود. بازرسی Ballbar هر دستگاه از یک ballbar بریتانیایی RENISHAW برای کالیبراسیون دقت دایره واقعی و دقت هندسی دستگاه استفاده می‌کند. در عین حال، یک آزمایش برش دایره‌ای برای اطمینان از دقت ماشین‌کاری سه‌بعدی و دقت دایره دستگاه انجام می‌شود.

مشخصات:اندازه قطعه کارLxW
