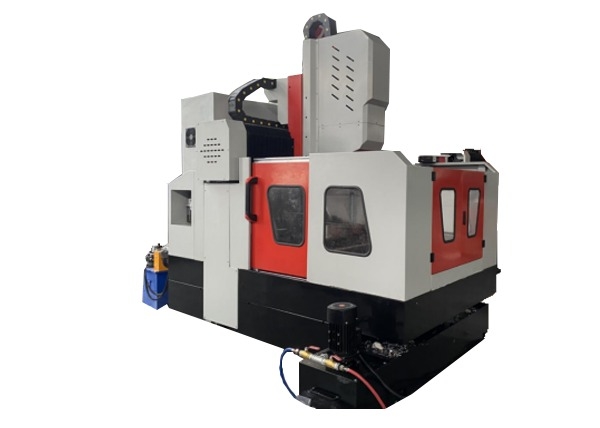

دستگاه سوراخ‌کاری صفحه دروازه‌ای CNC با قطر 35 میلی‌متر و ضخامت 40 میلی‌متر

ماشین CNC برای حفاری و فریز کردن صفحه مدل BHD6060

درخواست:

ماشین حفاری و فریز CNC در درجه اول برای حفاری، چیمفر، ضربه زدن و فریز صفحات و اجزای ساختاری شامل فلنج ها، دیسک ها، حلقه ها،و صفحات با ضخامت قطعات در محدوده پردازش موثر. آن را تسهیل حفاری هر دو از طریق سوراخ و سوراخ کور در قطعات مواد تک و مواد ترکیبی به طور یکسان. فرآیند ماشینکاری به صورت دیجیتالی کنترل می شود،اطمینان از عملکرد بسیار راحت، و تولید خودکار و با دقت بالا را در انواع مختلف و در مقادیر انبوه امکان پذیر می کند.

صندلی کشویی متحرک:

صندلی کشویی یک ساختار آهن ریخته دقیق است. صندلی کشویی مجهز به دو میز کشویی CNC با بار بسیار بالا است.مجموعه ای از جفت پیچ توپ دقیق و یک کاهش دهنده سیاره ای با دقت بالا به سرو موتور متصل شده است تا قدرت حفاری را هدایت کند. سر در جهت محور Z حرکت می کند، که می تواند سرعت جلو، کار جلو، سرعت عقب، توقف و سایر اقدامات سر قدرت را درک کند. این عملکرد قطع تراشه خودکار، حذف تراشه و توقف دارد.

سر قدرت حفاری:

سر قدرت حفاری یک موتور اسپندل سرو اختصاصی را اتخاذ می کند و کمربند هم زمان گیرنده برای افزایش گشتاور برای هدایت اسپندل دقیق کاهش می یابد.چرخ دنده اتخاذ اولین سه عقب دو پنج ردیف ژاپنی گوشه ای لوله کشی تماس به دست آوردن تغییر سرعت بدون گام. اسپندل مجهز به یک سیستم تغییر ابزار پنوماتیک است که امکان جایگزینی ابزار را فراهم می کند سریع و راحت ، تغذیه توسط یک موتور سرو و یک پیچ توپ هدایت می شود. محور X و Y می توانند به هم متصل شوند ،با استفاده از کنترل حلقه نیمه بسته، که می تواند عملکردهای مداخله خطی و دایره ای را تحقق بخشد. انتهای پیچ یک سوراخ کانری BT40 است، مجهز به مفصل چرخش سریع Rotofors ایتالیایی،و می تواند از مرکز حفاری سرعت بالا برای تخلیه آب استفاده کند.

دستگاه روان کننده اتوماتیک و دستگاه محافظت:

این ابزار ماشین مجهز به دستگاه روغن گیری خودکار فشار جزئی حجم تایوان است که می تواند به طور خودکار جفت های مختلف حرکتی مانند ریل های راهنما، پیچ های سرب،قفسه ها، و غیره ، بدون کجروی و اطمینان از عمر ماشین ابزار. محور X و محور Y ماشین ابزار مجهز به محافظ های ضد گرد و غبار هستند.و بافلهای ضد پاش در اطراف میز کار نصب شده اند.

مشخصات:
