3000*3000 اندازه قطعه کار شده BT50 ماشین حفاری صفحه CNC 30 KW قدرت موتور اسپیندل سرو

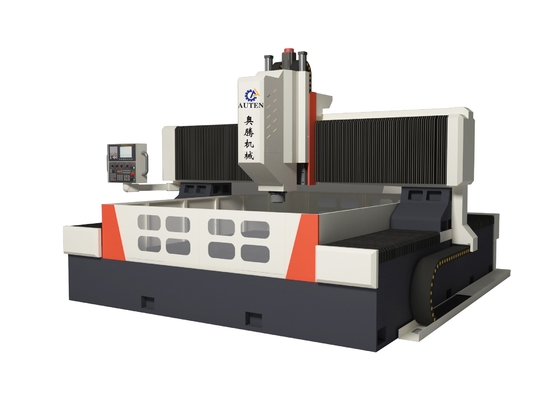

مدل دستگاه سوراخکاری CNC صفحه PHD3030 با ابعاد قطعه کار 3000*3000، توان موتور اسپیندل سروو 30 کیلووات

هد قدرت سوراخکاری:

هد قدرت سوراخکاری از یک موتور اسپیندل سروو اختصاصی استفاده می کند و تسمه همزمان دنده ای برای افزایش گشتاور برای به حرکت درآوردن اسپیندل دقیق کاهش سرعت می دهد. اسپیندل از سه بلبرینگ تماس زاویه ای ژاپنی در جلو و دو بلبرینگ در عقب استفاده می کند تا به تغییر سرعت بدون پله دست یابد. اسپیندل مجهز به یک سیستم تعویض ابزار پنوماتیکی است تا تعویض ابزار سریع و راحت باشد، تغذیه توسط یک موتور سروو و یک پیچ توپی انجام می شود. محورهای X و Y را می توان به هم متصل کرد، با استفاده از کنترل حلقه نیمه بسته، که می تواند عملکردهای درون یابی خطی و دایره ای را درک کند. انتهای اسپیندل یک سوراخ مخروطی BT50 است که مجهز به یک اتصال چرخشی پرسرعت ایتالیایی Rotofors است و می تواند از مرکز سوراخکاری U با سرعت بالا برای تخلیه آب استفاده کند.

دستگاه روغن کاری خودکار و دستگاه محافظ:

مجهز به دستگاه روغن کاری خودکار فشار جزئی حجمی اصلی تایوان، می تواند به طور خودکار جفت های حرکتی مختلف مانند ریل های راهنما، پیچ ها، رک ها و غیره را بدون زاویه مرده روغن کاری کند و عمر مفید دستگاه را تضمین کند. محورهای X و Y دستگاه مجهز به پوشش های محافظ ضد گرد و غبار هستند و بافل های ضد پاشش در اطراف میز کار نصب شده اند.

سیستم کنترل CNC GSK:

سیستم ویژه دستگاه سوراخکاری CNC GSK. موتور توسط یک موتور سروو سری با مقدار مطلق با دقت بالا، رابط RS232 و صفحه نمایش رنگی، رابط عملیات چینی، ورودی USB در محل/خارجی هدایت می شود.

1. با عملکرد شکستن تراشه، زمان شکستن تراشه و چرخه شکستن تراشه را می توان در رابط man-machine تنظیم کرد.

2. با عملکرد بلند کردن ابزار، ارتفاع بلند کردن ابزار را می توان در رابط man-machine تنظیم کرد. هنگام سوراخ کردن تا این ارتفاع، مته به سرعت به بالای قطعه کار بلند می شود و سپس تراشه ها، سپس به سرعت به سطح سوراخکاری می رود و به طور خودکار تغییر می کند.

3. جعبه های کنترل عملیات متمرکز و واحدهای دستی سیستم های کنترل عددی را اتخاذ می کنند تا برنامه نویسی، ذخیره سازی، نمایش و ارتباط را تسهیل کنند. رابط عملیات دارای عملکردهای گفتگوی man-machine، جبران خطا و زنگ هشدار خودکار است.

4. این تجهیزات دارای عملکرد پیش نمایش و بازرسی مجدد موقعیت سوراخ قبل از پردازش است و عملکرد بسیار راحت است.

سیستم فیلتراسیون آب مرکزی:

مجهز به یک سیستم فیلتراسیون آب مرکزی است که می تواند به طور موثر ناخالصی ها را در مایع خنک کننده برش فیلتر کند. سیستم اسپری آب داخلی می تواند از پیچ خوردن پین های آهنی روی ابزار در حین پردازش جلوگیری کند، سایش ابزار را کاهش دهد، عمر ابزار را افزایش دهد، پرداخت سطح قطعه کار را بهبود بخشد و نوک ابزار خروجی آب با فشار بالا می تواند به خوبی از سطح قطعه کار محافظت کند، از اتصال چرخشی پرسرعت محافظت کند، از مسدود شدن اتصال چرخشی توسط ناخالصی ها جلوگیری کند و کیفیت کلی قطعه کار را بهبود بخشد و راندمان کار را بهبود بخشد.

مشخصات:اندازه قطعه کارطولxعرض
