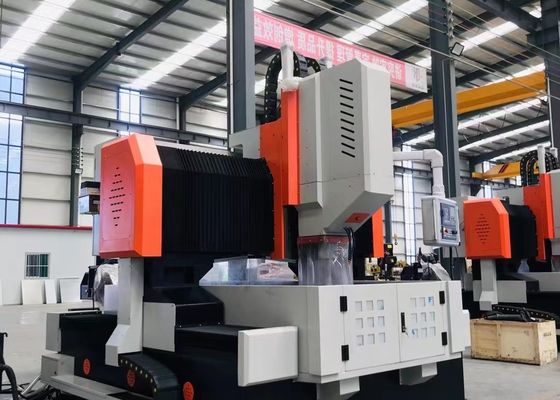

موتور اسپیندل سروو اختصاصی، اتصال چرخشی با سرعت بالا و دستگاه فرز CNC خروجی مرکز دریل برای پردازش دقیق

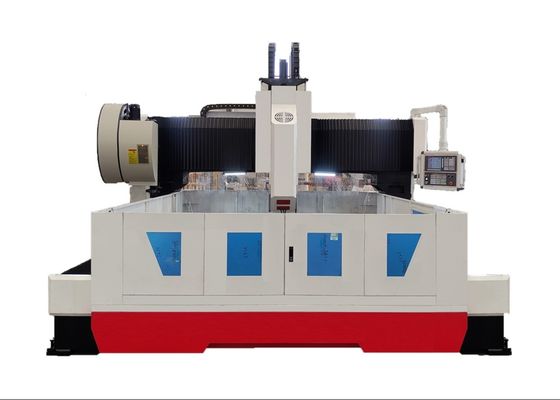

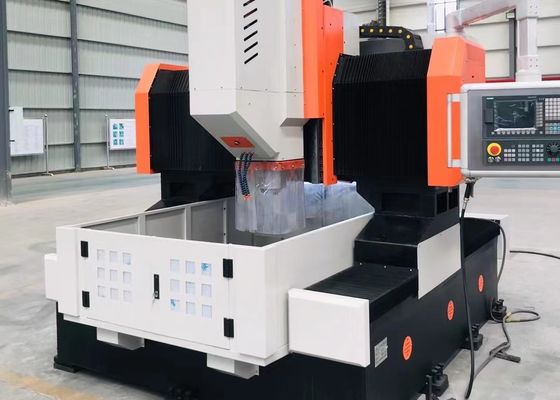

ماشین حفاری و فریز کردن صفحه CNC با سرعت بالا مدل PHD2020

صندلی متحرک:

صندلی متحرک یک قطعه ساختاری از آهن ریخته شده دقیق است. آن را با دو اسلاید خطی CNC با بار بسیار بالا، مجموعه ای از مجموعه های پیچ توپ دقیق،و یک Reducer سیاره ای با دقت بالا متصل به یک سرو موتور. این پیکربندی وزن سر قدرت را متعادل می کند ، بار بر روی پیچ را کاهش می دهد و عمر خدمت آن را افزایش می دهد. سر قدرت حفاری برای حرکت در امتداد محور Z هدایت می شود ،فعال کردن اقدامات مانند پیشروی سریع، تغذیه کاری ، عقب نشینی سریع و متوقف شدن. همچنین دارای توابع از جمله شکستن تراشه خودکار ، خارج کردن تراشه و توقف است.

سر حفاری:

سر قدرت حفاری یک موتور اسپندل سرو اختصاصی را اتخاذ می کند که یک اسپندل دقیق اختصاصی را از طریق یک کمربند هم زمان دندان برای افزایش گشتاور هدایت می کند.پیچ یک جلو چهار و عقب دو نوع شش ردیف تماس زاویه ای ژاپنی حامل برای دستیابی به تغییر سرعت بدون گام. اسپندل مجهز به یک سیستم تغییر ابزار پنوماتیک است تا تعویض ابزار سریع و راحت باشد. تغذیه توسط یک موتور سرو و یک پیچ توپ هدایت می شود.محور X و Y می تواند به هم متصل شود و کنترل حلقه نیمه بسته برای تحقق عملکردهای خطی و دایره ای استفاده می شود. انتهای چرخ دنده یک سوراخ کانری BT50 است که با یک مفصل چرخشی با سرعت بالا مجهز است و می تواند با یک خروجی مرکز حفاری U با سرعت بالا پردازش شود.

دستگاه انتقال:

این دستگاه از طراحی دقیق ریل های راهنما و اسلایدرهای وارد شده از تایوان استفاده می کند، که به آرامی کار می کند و به طور موثر ظرفیت بار سنگین را بهبود می بخشد.

1محور X و محور Z به ترتیب دو راهنمای خطی رول را به عنوان راهنما و خطوط حمل برای حرکت جانبی و طولی اتخاذ می کنند.می تواند الزامات فنی حفاری با سرعت بالا را برآورده کندانتقال محور X و محور Z موتورهای سرو AC را برای هدایت پیچ توپ دقیق برای چرخش و تحقق حرکت خطی اتخاذ می کند.

2دو راهنمای خطی رولینگ سنگین در هر دو طرف محور Y وجود دارد که یکی از آنها یک ساختار آویزان جانبی است که در کنار هم مسیر کشویی محور Y را تشکیل می دهند.آن را می تواند نیازهای قدرت سفتی بالا از قاب گانتری را برآورده کند، و همچنین می تواند مزایای فنی ضریب اصطکاک کوچک، سرعت حرکت سریع، عملکرد جذب ارتعاش خوب و عمر طولانی را برآورده کند.انتقال محور X استفاده از دو موتور سرو موتور تکنولوژی درایو همزمان، یعنی، یک موتور سرو در هر طرف، به طور هم زمان پیچ توپ را به چرخش هدایت می کند، فریم گانتری را به حرکت می رساند و ماشینکاری CNC را درک می کند.

دستگاه روان کننده اتوماتیک و دستگاه محافظ:

این ابزار ماشین مجهز به یک دستگاه روانکاری خودکار فشار جزئی حجم سازمانی در تایوان است که می تواند به طور خودکار ریل های راهنما، پیچ های سرب،داربست ها و جفت های متحرک دیگر بدون زاویه ی مرده، اطمینان از عمر ماشین ابزار محور X و محور Y ماشین ابزار مجهز به پوشش های محافظ ضد گرد و غبار هستند.و محافظ های ضد آب در اطراف میز کار نصب شده اند.

ليزر مداخله سنج:

هر دستگاه با واسطه ی واسطه ی لیزری آمریکایی API کالیبراسیون شده است تا به طور دقیق برای بررسی و جبران خطای ارتفاع، واکنش، دقت موقعیت، دقت موقعیت مجدد و غیره،برای اطمینان از ثبات پویا و استاتیک و دقت پردازش ماشینبرای اطمینان از دقت پردازش 3D و دایره ای بودن ماشین.
