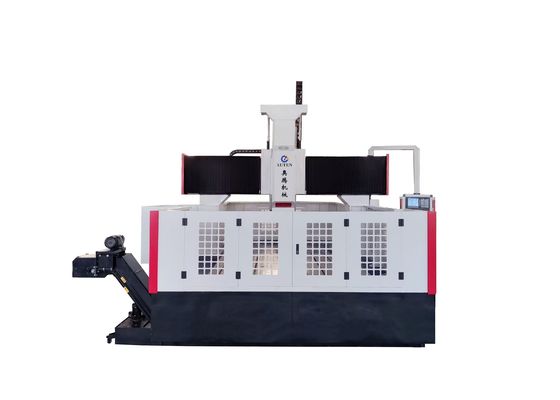

2000 X 2000mm اندازه قطعات کار ثابت ماندگار ماشین حفاری صفحه CNC قطر 50 میلی متر برای ماشینکاری صفحه / قطعات ساختاری با دقت بالا

درخواست:

ماشین حفاری و فریز CNC به طور عمده برای انجام عملیات حفاری، چیمفر، ضربه زدن و فریز بر روی قطعات صفحه / ساختاری شامل فلنج ها، دیسک ها، حلقه ها طراحی شده است,این دستگاه قادر به حفاری سوراخ ها و سوراخ های کور در قطعات تک ماده و مواد ترکیبی است.فرآیند ماشینکاری به صورت دیجیتالی کنترل می شود، که عملکرد بسیار کاربر پسند را تضمین می کند و از تولید خودکار با دقت بالا، سازگاری با انواع مختلف محصولات و مقیاس پذیری برای تولید انبوه پشتیبانی می کند.

ساختار تجهیزات:

تجهیزات عمدتا از یک میز کار تخت، گانتری متحرک، شانه کشویی متحرک، سر قدرت حفاری و فریز، سیستم روانکاری خودکار، مکانیسم محافظتی،دستگاه خنک کننده گردش، سیستم کنترل عددی و سیستم الکتریکی. پشتیبانی شده و هدایت شده توسط جفت های راهنمای رولینگ و توسط جفت های پیچ سرب دقیق هدایت می شود.ابزار ماشین دارای دقت موقعیت بالا و دقت موقعیت تکرار است.

تخت ماشین و میز کار:

بستر ماشین از جوش، پس از آن از جوش و ماشینکاری دقیق، اطمینان از سفتی پویا و استاتیک استثنایی با ثبات ابعاد دائمی برخوردار است.دو راهنمای خطی با دقت بالا در هر دو طرف پایه بستر نصب شده اند، که توزیع یکنواخت نیروی را در میان اسلایدرهای راهنما امکان پذیر می کند و به طور قابل توجهی سفتی ماشین را افزایش می دهد.مقاومت کششیو مقاومت فشرده سازی.سیستم محرک از موتورهای servo AC استفاده می کند که با مجموعه های پیچ توپ دقیق برای محرک دو طرفه ترکیب شده اند ، که حرکت گانتری را در امتداد محور Y تسهیل می کند.علاوه بر این، میز کار با یک سیستم کلیمپ سیلندر هیدرولیک برای تثبیت ایمن قطعه کار ادغام شده است.

گانتري موبايل:

گانتری متحرک از آهن خاکستری (HT250) ساخته شده است، با دو راهنمای خطی رولینگ فوق العاده با بار بالا که بر روی چهره جلو آن نصب شده است.مجموعه ای از پیچ های کره ای دقیق، در ارتباط با یک سرو موتور، اجازه می دهد تا صفحه اسلاید سر قدرت در امتداد محور X حرکت کند و سر قدرت حفاری به این صفحه اسلاید متصل می شود.حرکت گانتری توسط یک سرو موتور تسهیل می شود که چرخش مغز پیچ توپ را بر روی پیچ توپ از طریق یک اتصال دقیق برای دستیابی به حرکت صاف و دقیق هدایت می کند.

مشخصات:
