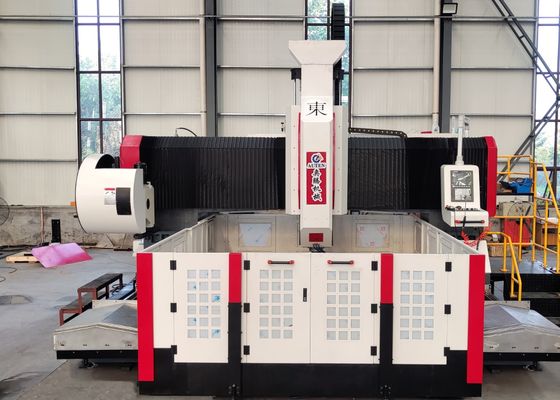

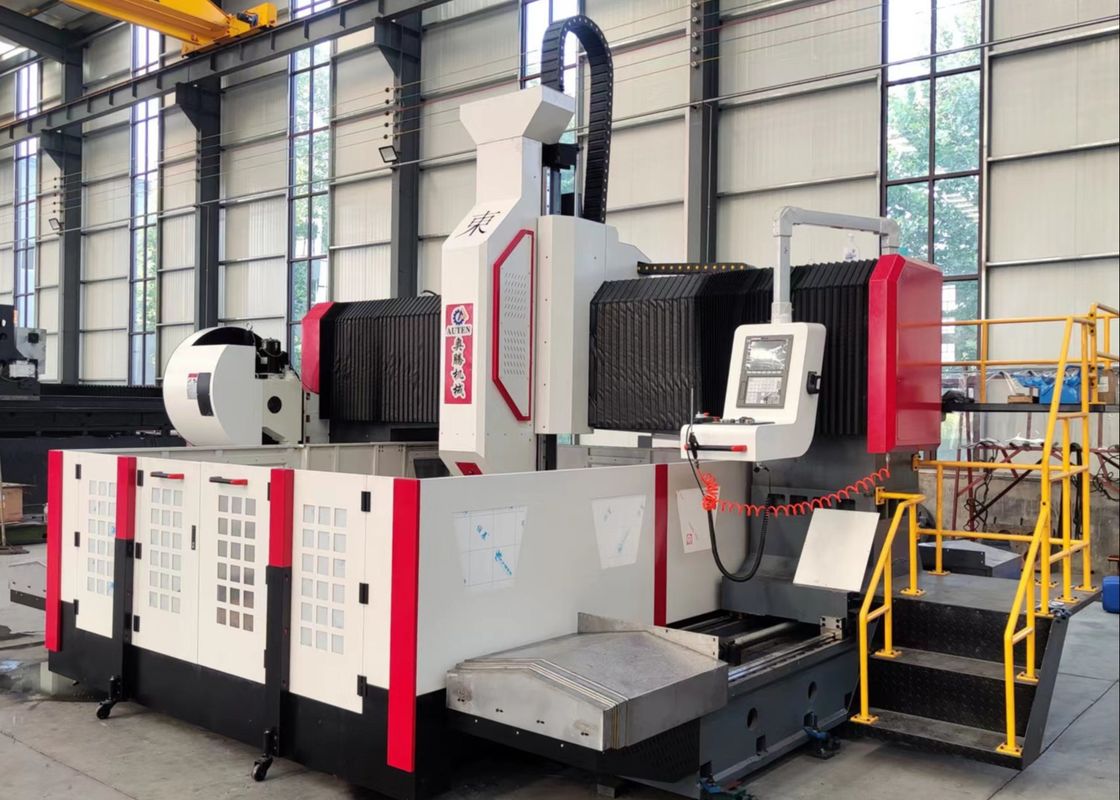

دستگاه سوراخ‌کاری و فرزکاری CNC با سرعت بالا برای پردازش با راندمان بالا

سرعت بالاCNCصفحهحفاریو فرینگماشینماُدلPHD2525

کاربرد:

استفاده می شود برای حفاری، چیمفرینگ، ضربه زدن و آسیاب قطعات صفحه / ساختار.

به طور عمده برای پردازش حفاری با کارایی بالا از فلنج ها، دیسک ها، حلقه ها، صفحات و سایر قطعات کاری که ضخامت آنها در محدوده موثر است استفاده می شود.حفاری از طریق حفره ها و حفره های کور می تواند بر روی قطعات مواد تک و مواد کامپوزیت انجام شود. فرآیند ماشینکاری ابزار ماشین به صورت دیجیتال کنترل می شود و عملیات بسیار راحت است. می تواند اتوماسیون، دقت بالا، انواع متعدد و تولید انبوه را درک کند.

ساختار ماشین:

بستر ماشین ریخته شده است، عمدتا از میز کار، گانتری متحرک، شلوار کشویی متحرک، سر قدرت حفاری و فریز، دستگاه روانکاری خودکار، دستگاه محافظ،دستگاه خنک کننده گردش، سیستم کنترل دیجیتال، سیستم الکتریکی، و غیره، پشتیبانی و هدایت زوج ریل سخت رولینگ، محرک زوج پیچ دقیق سرب،دستگاه ابزار دارای دقت موقعیت گذاری بالا و دقت موقعیت گذاری تکراری است..

1تخت و میز کار:

بستر یک قطب مستطیل است که قبل از پردازش در دمای بالا جوش داده می شود و پس از نیمه تکمیل دو بار جوش داده می شود تا استرس را از بین ببرد و سپس پردازش را به پایان می رساند.که می تواند ثبات دقت ابزار ماشین را تضمین کندمیز کار از آهن خاکستری (HT250) است که پس از گرم کردن ثانویه و درمان پیری، با سفتی پویا و استاتیک خوب و بدون تغییر شکل به پایان می رسد.وجود دارد به خوبی برنامه ریزی شده T-slots در سطح کار هواپیما برای کلیمپ قطعات کاردو راهنمای خطی با دقت بالا در هر دو طرف پایه تخت نصب شده اند.به طوری که ریل های راهنما می توانند به طور مساوی تحت فشار قرار گیرند و به شدت سفتی و کشش و ظرفیت فشرده سازی دستگاه ابزار را بهبود بخشند. سیستم درایو موتور servo AC و جفت پیچ توپ دقیق را اتخاذ می کند. حرکت گانتری را در جهت محور Y حرکت دهید. بولت های تنظیم پذیر در سطح پایین تخت توزیع می شوند،که می تواند به راحتی سطح تخت کار را تنظیم کنددر سطح پایین تخت قرار می گیرد که می تواند به راحتی سطح تخت کار را تنظیم کند.

گانتری متحرک

گارتری متحرک از آهن خاکستری (HT250) ریخته شده است و دو ریل راهنمای خطی با ظرفیت حامل فوق العاده بالا در سمت جلو گارتری نصب شده است.یک مجموعه از جفت پیچ توپ دقیق و یک موتور سرو باعث می شود صفحه اسلاید سر قدرت حرکت در جهت محور X، و سر قدرت حفاری بر روی صفحه اسلاید سر قدرت نصب می شود.حرکت گانتری توسط موتور servo در حال رانندگی چرخش مغز توپ در پیچ توپ از طریق اتصال دقیق تحقق می یابد.

Sمشخصات:
