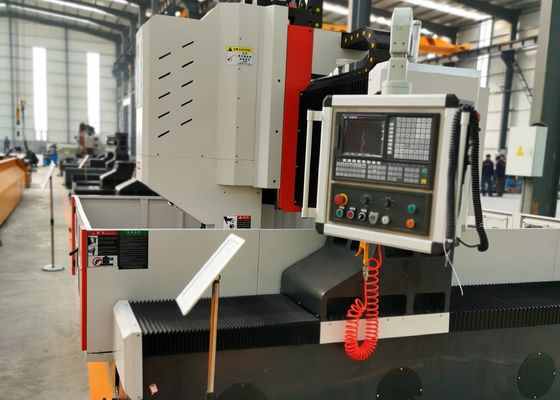

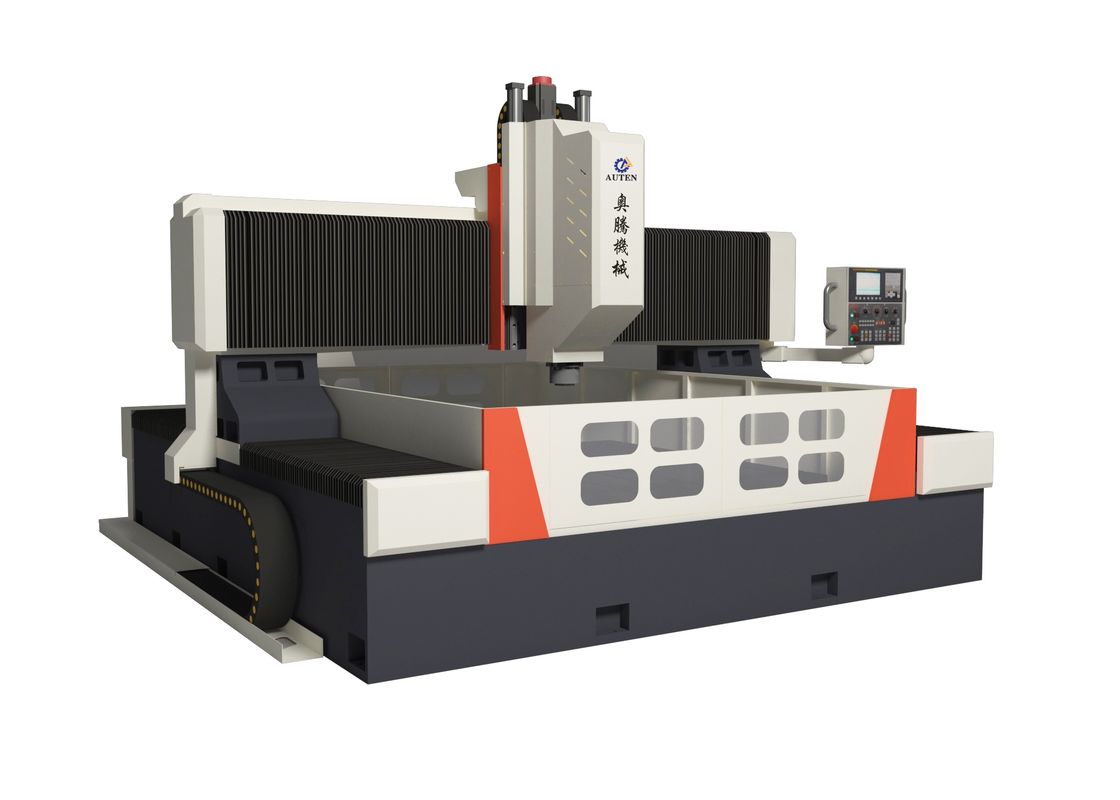

دستگاه سوراخ‌کاری و قلاویزکاری CNC صفحه با حداکثر ضخامت 180 میلی‌متر، مخروطک اسپیندل BT50-150

180mm حداکثر ضخامت CNC صفحه حفاری و ضربه زدن ماشین Spindle Taper BT50-150

کاربرد:

این به طور عمده برای حفاری کارآمد قطعات کاری از جمله فلنج ها، دیسک ها، حلقه ها و صفحات با ضخامت در محدوده موثر استفاده می شود.از طریق حفره ها و سوراخ های کور می تواند بر روی هر دو قطعات مواد تک و مواد ترکیبی سوراخ شود. فرآیند ماشین آلات دستگاه ابزار به صورت دیجیتال کنترل می شود و دارای عملکرد بسیار راحت است. این قادر به تحقق اتوماسیون، دقت بالا، تولید چند نوع است.و تولید انبوه.

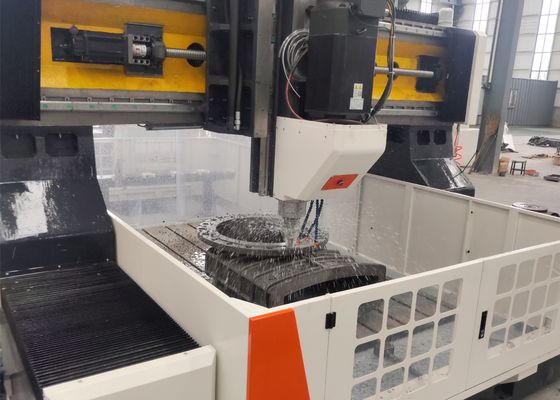

1. سر قدرت حفاری:

سر قدرت حفاری مجهز به یک موتور اسپندل servo اختصاصی است که از یک کمربند هم زمان دندان برای کاهش سرعت و افزایش گشتاور برای رانندگی یک اسپندل دقیق تخصصی استفاده می کند.اسپندل شامل یک پیکربندی از شش ردیف لگن زاویه ای ژاپنی (چهار در جلو و دو در عقب) برای دستیابی به تغییرات سرعت بدون گام است.آن را با یک سیستم تغییر ابزار پنوماتیک مجهز، اطمینان از تعویض دقیق، سریع و راحت ابزار. حرکت تغذیه توسط سرو موتورها و پیچ های توپ هدایت می شود. محور های X و Y قادر به پیوند و استفاده از کنترل نیمه بسته هستند،که قابلیت مداخله خطی و قوس را دارد. پایان پیچ دارای یک سوراخ کانری BT50 است و مجهز به یک مفصل چرخشی با سرعت بالا است که امکان پردازش با یک مرکز حفاری U با سرعت بالا را فراهم می کند.

2دستگاه انتقال:

طراحی دقیق ریل های راهنما و اسلایدرهای وارد شده از تایوان، عملکرد بدون مشکل را تضمین می کند و به طور موثر ظرفیت بار سنگین را افزایش می دهد.

a. محور X و محور Z هرکدام از دو راهنمای خطی رولینگ به عنوان مسیرهای هدایت و حمل بار برای حرکت افقی و عمودی استفاده می کنند.این پیکربندی با الزامات فنی حفاری با سرعت بالا مطابقت داردبرای انتقال، محور X و محور Z از موتورهای سرو AC برای هدایت پیچ های توپ دقیق در چرخش استفاده می کنند و در نتیجه به حرکت خطی دست می یابند.

ب. محور Y مجهز به دو راهنمای خطی رولینگ سنگین در هر دو طرف است، که یکی از آنها دارای یک ساختار نصب شده در سمت است، که به طور کلی مسیر کشویی محور Y را تشکیل می دهد.این تنظیمات برآورده می کند سفتی بالا و الزامات قدرت فریم gantry، در حالی که مزایای فنی مانند ضریب اصطکاک پایین، سرعت حرکت بالا، عملکرد جذب ارتعاش عالی و عمر طولانی را ارائه می دهد.انتقال محور Y استفاده می کند دو موتور سرو موتور تکنولوژی درایو همزمان با یک موتور سرو در هر طرف، به این ترتیب حرکت قاب گانتری و امکان پردازش CNC.

3دستگاه روان کننده اتوماتیک و دستگاه محافظ:

این ماشین ابزار مجهز به یک دستگاه روغن گیری قطعی و قطعی از تایوان است.که قادر به روغن کردن خودکار تمام جفت های حرکتی مانند ریل های راهنما است، پیچ ها و قفسه ها بدون مناطق مرده، بنابراین اطمینان از عمر خدمت دستگاه ابزار. محور X و محور Y دستگاه ابزار با پوشش های حفاظتی ضد گرد و غبار مجهز هستند.و آبپاش ضد پاش در اطراف میز کار نصب شده است.

4. حمل کننده تراشه اتوماتیک و دستگاه خنک کننده گردش:

یک کانویر تراشه اتوماتیک در قسمت عقب میز کار نصب شده است و فیلتر در انتهای آن نصب شده است. کانویر تراشه اتوماتیک یک طرح زنجیره ای مسطح را اتخاذ می کند. یک پمپ خنک کننده در یک طرف نصب شده است.و خروجی آن از طریق یک لوله به سیستم تصفیه آب مرکزی متصل استمایع خنک کننده به کانویر تراشه جریان می یابد، پس از آن پمپ لیفت کانویر تراشه مایع خنک کننده را به سیستم تصفیه خروجی مرکزی پمپ می کند.مایع خنک کننده فیلتر شده سپس توسط یک پمپ خنک کننده با فشار بالا برای اهداف خنک کننده برش گردش می کند.

این دستگاه همچنین مجهز به یک واگن حمل و نقل زباله است که حمل و نقل راحت زباله های آهن را تسهیل می کند. این تجهیزات دارای سیستم خنک کننده ابزار داخلی و خارجی است:در حین حفاری با سرعت بالا، ابزار از طریق تخلیه آب داخلی خنک می شود، در حالی که خنک سازی خارجی برای عملیات آسیاب سبک استفاده می شود.

Sمشخصات:
