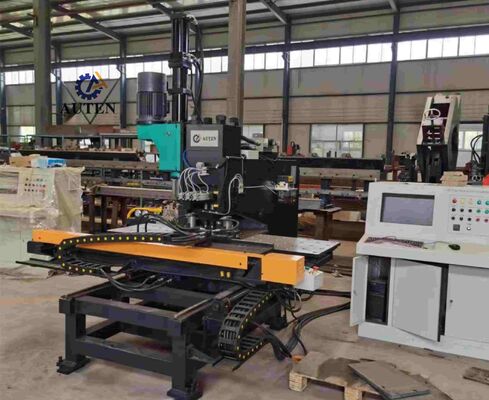

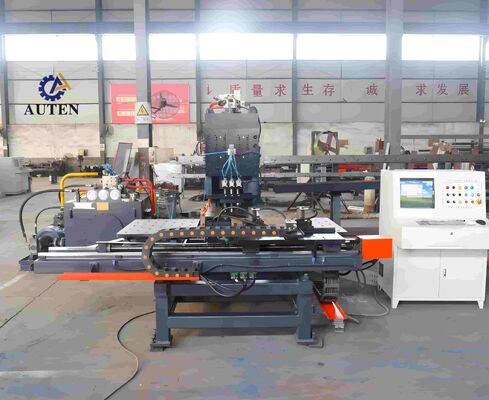

دستگاه پانچ، مارکینگ و دریلینگ CNC صفحه با سرعت بالا با پردازش یکپارچه

1. قاب دستگاه با استفاده از ساختار صفحه فولادی جوشی نوع C ساخته شده است که استحکام فوق العاده، مقاومت عالی در برابر لرزش و منطقه ماشینکاری وسیع را فراهم می کند. این دستگاه مجهز به سه ایستگاه ابزار خودکار، از جمله یک ایستگاه مارک اختصاصی، با تعویض خودکار موقعیت ابزار برای بهبود راندمان پردازش است. سیستم گیره هیدرولیک از مشخصات مختلف قطعه کار پشتیبانی می کند و از بلوک موقعیت یابی مرجع صفر برای تراز دقیق استفاده می کند، در حالی که میز کار انتقال توپ حرکت مواد را روان می کند. سیستم های محور X و Y توسط موتورهای سروو و پیچ های توپی دقیق هدایت می شوند و سیستم کنترل CNC دو محوره به طور دقیق موقعیت های پانچ را برای دستیابی به ماشینکاری کاملاً خودکار مدیریت می کند. اپراتورها می توانند پارامترهای قطعه کار را در کامپیوتر وارد کنند و به برنامه های ماشینکاری اجازه می دهند تا برای تولید آینده تولید، ذخیره و مجدداً استفاده شوند.

2. این تجهیزات فناوری کنترل CNC پیشرفته را با سیستم تغذیه با موتور سروو ترکیب می کند و راندمان پردازش بالا، موقعیت یابی دقیق و کیفیت ماشینکاری ثابت را در طول تولید مداوم ارائه می دهد.

3. ماژول های عملکردی کلیدی از طراحی ساختار ماژولار استفاده می کنند که نگهداری تجهیزات را ساده می کند، راندمان تعویض قطعات را بهبود می بخشد و زمان توقف دستگاه را کاهش می دهد.

4. این دستگاه قادر به انجام چندین عملیات، از جمله پانچ، مارک و دریل، بر روی یک صفحه فولادی در یک چرخه پردازش یکپارچه است که به طور قابل توجهی راندمان تولید را بهبود می بخشد.

5. سیستم دریل دارای موقعیت یابی سریع، تغذیه دقیق با سرعت پایین در حین ماشینکاری و حرکت برگشتی سریع پس از اتمام است که راندمان پردازش را بهینه کرده و زمان چرخه را کاهش می دهد.

6. سیستم برنامه نویسی CNC یک رابط کاربری بصری را فراهم می کند و به اپراتورها اجازه می دهد تا مستقیماً قطر سوراخ ها و مختصات را وارد کنند. همچنین از برنامه های ماشینکاری تولید شده توسط سیستم های CAD/CAM و فایل های داده ایجاد شده از طریق نرم افزار Lofting پشتیبانی می کند و مدیریت تولید دیجیتال کارآمد را امکان پذیر می کند.

7. واحد قدرت هیدرولیک از پیکربندی دو پمپ و تک موتور با سیستم خنک کننده آب یکپارچه استفاده می کند. تمام خطوط لوله هیدرولیک از اتصالات نوع آستین استفاده می کنند، در حالی که شیلنگ ها و اجزای آب بندی توسط تولید کنندگان شناخته شده بین المللی تامین می شوند تا از عملکرد هیدرولیک قابل اعتماد و عمر طولانی خدمات اطمینان حاصل شود.

8. سیستم های محرک محور X و Y از موتورهای سروو با کارایی بالا، پیچ های توپی دقیق و راهنماهای خطی استفاده می کنند که دقت موقعیت یابی برتر، تکرارپذیری عالی و عملکرد ماشینکاری پایدار طولانی مدت را ارائه می دهند.

9. این دستگاه مجهز به یک سیستم خود تشخیصی هوشمند است که به طور مداوم شرایط عملیاتی را نظارت می کند، به طور خودکار خطاها را شناسایی می کند و اطلاعات خطای مربوطه را برای تسهیل عیب یابی و نگهداری سریع ارائه می دهد.

10. طراحی بهینه شده دستگاه بار کاری دستی را کاهش داده و تلاش فیزیکی اپراتور را به حداقل می رساند و محیط کاری ایمن تر، کارآمدتر و راحت تری را ایجاد می کند.
