دستگاه ربات جوشکار Cnc جوش تک درز CO2 با سیستم تغذیه سیم اتوماتیک

CO2 واحد جوش بخیه جوش Cnc جوشگر ربات ماشین با سیستم تغذیه سیم خودکار

معرفی محصول:

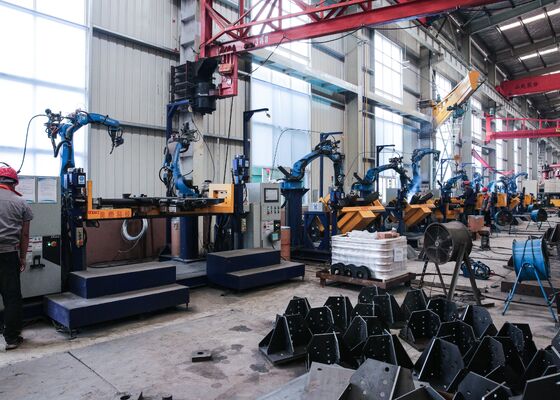

این تجهیزات به طور خاص برای جوش خودکار مجموعه های پایه برج انتقال طراحی شده است. علاوه بر جوش پلاک های تقویت کننده،قادر به تکمیل 11 خياط جوش اصلي ساختار پايه برج استاز طریق کنترل هوشمند رباتیک و تکنولوژی جوش پیشرفته، این سیستم دقت جوش برجسته ای را ارائه می دهد.کیفیت جوش ثابت، و بهره وری تولید بالا، آن را به یک راه حل ایده آل برای ساخت برج انتقال مدرن تبدیل می کند.

پارامترهای اصلی:

مشخصات محصول:

1تکرار پذیری: این سیستم تکرار پذیری موقعیت را حداقل ±0.05 mm فراهم می کند.

2دقت مسیر: دقت مسیر در حدود ± 0.1 میلی متر باقی می ماند.

3طراحی ساختاری: ربات جوش قوس دارای یک ساختار مکانیکی بسیار پایدار و قوی است که برای کار صنعتی طولانی مدت و مداوم طراحی شده است.

4محیط کار: از قطعات کار تا ابعاد 1500 میلی متر پشتیبانی می کند و طیف کامل الزامات جوش را برآورده می کند.

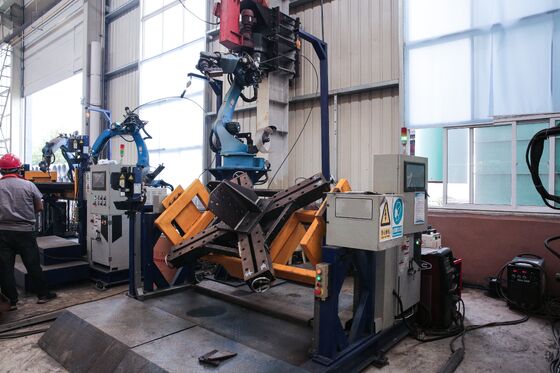

5روش کار: قطعات کار بر روی یک دستگاه موقعیت دهی نصب می شوند، در حالی که سر جوش بر روی یک بستر رباتیک اختصاصی نصب می شود.عملکرد ربات و موقعیت دهنده در هماهنگی هماهنگبا استفاده از اسکن روبات بینایی در ترکیب با یک سیستم ردیابی خیاط لیزر، مسیرهای جوش به طور خودکار بدون برنامه ریزی تولید می شوند.این پیکربندی امکان جوشکاری از اجزای پیچیده و نامنظم با سهولت کار و حداقل آموزش اپراتور را فراهم می کند.

1سیستم جوش
این تجهیزات با یک منبع قدرت جوش قوس AOTAI با عملکرد بالا ادغام شده است که از طیف گسترده ای از فرآیندهای جوش از جمله MIG ، MAG و TIG برای جوش قطبی ، طولی ،و کاربردهای جوش عمودیجریان و ولتاژ جوش به طور مداوم تنظیم می شوند تا هندسه های مختلف قطعه کار، درجه مواد و ضخامت را در بر گیرند، که ثبات قوس عالی را تضمین می کند.شکل گیری جوش برتر، و کیفیت جوش ثابت.
سیستم مجهز به یک فانوس جوشکاری اپولو با کیفیت بالا و اجزای کمکی از جمله یک سیستم تغذیه سیم اتوماتیک، نوک های تماس و لوازم جانبی مرتبط،تضمین تحویل قابل اعتماد سیم، عملکرد جوش پایدار و دوام عملیاتی طولانی مدت.

2. تشخیص هوشمند و تبدیل خودکار
این سیستم شامل فناوری پیشرفته تشخیص هوشمند است که قادر به شناسایی خودکار اطلاعات ضروری جوش است، از جمله مکان جوش، انواع بخیه،و پیکربندی های مفصل از نقشه های مهندسی یا داده های تولید دیجیتال. اطلاعات شناخته شده به طور خودکار به برنامه های جوش رباتیک قابل اجرا تبدیل می شود ، معمولاً در عرض 30 ثانیه. داده های برنامه را می توان از طریق ارتباطات شبکه ، دستگاه های USB ،و دیگر رابط های ارتباطی استاندارد برای تنظیم سریع تولید.

3سیستم کنترل
1 پلت فرم کنترل دیجیتال:
تجهیزات یک سیستم کنترل دیجیتال پیشرفته را اتخاذ می کند که کنترل مسیر ربات بسیار دقیق را همراه با تنظیم انعطاف پذیر پارامترهای جوش فراهم می کند.اطمینان از عملکرد جوش پایدار و قابل تکرار.
روش برنامه ریزی:
برنامه نویسی با کمک اسکن بصری از طریق یک رابط کاربری انسانی (HMI) پشتیبانی می شود.اجازه دادن به اپراتورها برای تولید برنامه های جوش به سرعت در حالی که کنترل دقیق مسیرهای جوش پیچیده و پارامترهای فرآیند را حفظ می کند.
3 رابط ارتباطی:
رابط های ارتباطی صنعتی متعدد برای ادغام بی نقص با خطوط تولید خودکار، تجهیزات محیطی و سیستم های کنترل کارخانه در دسترس هستند.حمایت از تولید هوشمند و مدیریت تولید هماهنگ.

4. ساختار پشتيباني پازيشنر
موقعیت دهنده ربات با یک قاب پشتیبانی با سفتی بالا ساخته شده است که برای تحمل بار های پویا تولید شده توسط هر دو دستکاری رباتیک و قطعات سنگین در طول عملیات جوش طراحی شده است.طراحی ساختاری قوی آن ثبات موقعیت و دقت جوش عالی را تضمین می کند در حالی که نصب، راه اندازی و نگهداری معمول را فراهم می کند.پیکربندی نصب بهینه شده همچنین حداکثر پوشش کاری و بهره وری عملیاتی ربات را افزایش می دهد.

5سیستم حفاظت از ایمنی
تجهیزات با حداقل درجه محافظت IP54 طراحی شده اند، مقاومت قابل اعتماد در برابر گرد و غبار، رطوبت،و سایر عوامل محیطی که معمولا در محیط های تولید صنعتی دیده می شوند، در نتیجه اطمینان از عملیات ایمن و قابل اعتماد در دراز مدت.

6برنامه نویسی ربات و واردات داده
ربات از روش های برنامه نویسی و واردات داده های متعدد پشتیبانی می کند، از جمله واردات مستقیم فایل CAD، اسکن مبتنی بر بینایی ماشین،و ورودی بدون برنامه ریزی پارامترهای جوش و مشخصات فرآینداین سیستم با فرمت های مختلف نقشه و برنامه سازگار است و عملکرد ساده، برنامه ریزی انعطاف پذیر و آماده سازی تولید کارآمد را ارائه می دهد.

7سیستم جوش رباتیک

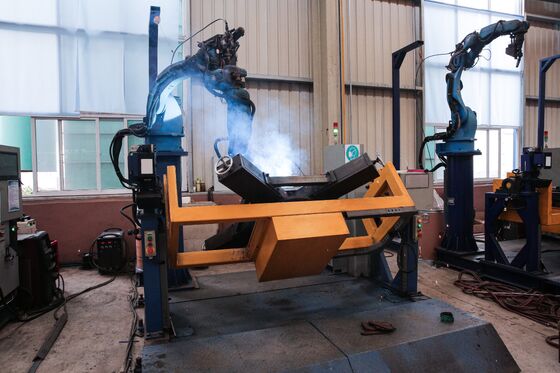

سیستم جوش شامل یک بازوی رباتیک صنعتی 6 محوری است که آزادی کامل حرکت را فراهم می کند و به مشعل جوش امکان دسترسی به قطعات پیچیده را از تقریباً هر جهت فراهم می کند.این پیکربندی از طیف گسترده ای از موقعیت های جوش و هندسه های مفصل پیچیده پشتیبانی می کند، از جمله بخیه های جوش خمیده سه بعدی ، در حالی که دقت جوش استثنایی ، انعطاف پذیری ، تکرار پذیری و کارایی تولید را ارائه می دهد.

این سیستم جوش خودکار رباتیک به طور خاص برای تولید مجموعه های پایه برج انتقال توسعه یافته است،جایی که نقش مهمی در تضمین یکپارچگی ساختاری و قابلیت اطمینان پایه های برج دارد.علاوه بر جوشکاری صفحات تقویت، تجهیزات به طور خودکار تمام 11 بخیه جوشکاری ساختاری اولیه، جوشکاری مخصوص تمیز کردن ریشه،و جوشکاری کلپ های مهر و بند و مفاصل گوشه ایدر طول چرخه جوش، سیستم موقعیت دقیق قطعه کار، نفوذ جوش سازگار و تشکیل یکنواخت حلقه جوش در سراسر هر اتصال حیاتی را حفظ می کند.با اتوماسیون این عملیات ضروری جوش، تجهیزات به طور قابل توجهی ثبات جوش، بهره وری تولید و قدرت ساختاری را بهبود می بخشد،که آن را به یک راه حل ایده آل برای ساخت پایه برج انتقال با کیفیت بالا و تولید صنعتی در مقیاس بزرگ تبدیل می کند..
