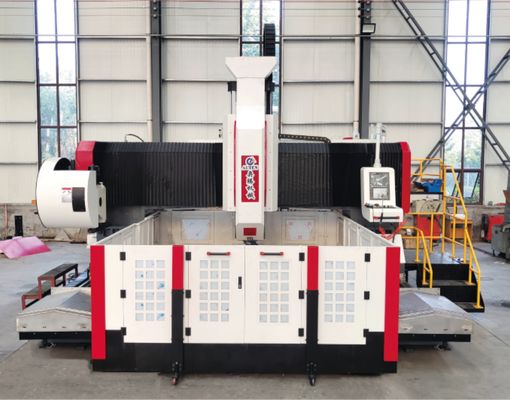

M3-M30 قطر ضربه زدن ماشین حفاری صفحه گانتری CNC برای فلنج ورق لوله

M3-M30 قطر ضربه زدن ماشین حفاری صفحه گانتری CNC برای فلنج ورق لوله

درخواست:

ماشین CNC برای حفاری و فریز کردن صفحه گانتری به طور خاص برای ماشینکاری با دقت بالا از ورق های لوله، فلنج ها، لاجری ها، مبادلات گرما،و سایر اجزای نوع صفحه ای که در صنایع مانند مهندسی پتروشیمی استفاده می شوند، انرژی هسته ای، انرژی بادی، تولید دیگ و ساخت سازه های فولادی.این دستگاه از حفاری کربید با سرعت بالا با تامین خنک کننده داخلی و همچنین حفاری پیچ با سرعت بالا با خنک کننده خارجی پشتیبانی می کنداین دستگاه قابلیت های مختلف ماشینکاری را از جمله حفاری، چیمفرینگ، ضربه زدن، فریز کردن و سوراخ کردن را در یک پلتفرم واحد ادغام می کند.یک اتصال خودکار زاویه راست اختیاری عملکرد ماشین را با امکان حفاری جانبی گسترش می دهد، کار های خروجی و فرش.

مشخصات:

ویژگی های محصول

1. این ماشین عمدتا از یک پایه ماشین سخت، مونتاژ اسلاید طولی، قاب گانتری، اسلاید متقاطع، مکانیسم تغذیه عمودی، سر پیچ حفاری و فریز، میز کار،سیستم گردش مایع خنک کننده، ناقل تراشه اتوماتیک، سیستم روان کننده متمرکز، سیستم پنوماتیک، سیستم کنترل الکتریکی و سایر مجموعه های پشتیبانی، ارائه یک راه حل کامل و بسیار کارآمد ماشینکاری.

2. سر اسپندل کشویی کنترل شده توسط سرو برای انجام عملیات حفاری، ریمینگ، ضربه زدن، چامفرینگ و آسیاب شکاف طراحی شده است.آن را می تواند به طور مستقل و یا در حرکت همگام با دیگر محور ماشین برای به حداکثر رساندن انعطاف پذیری ماشین آلات کار می کند. اسپندل مجهز به یک اسپندل BT50 تولید شده در تایوان است که دارای یک سیستم خنک کننده داخلی و مکانیسم خودکار چسباندن ابزار به صورت پرنده است.آزاد کردن ابزار هیدرولیکی امکان جایگزینی سریع و راحت ابزار حفاری و فریز را فراهم می کند، به طور قابل توجهی بهبود بهره وری ماشین آلات.

3ماشین شامل راهنماهای خطی با دقت بالا برای ارائه حرکت صاف، پایدار و بسیار دقیق است.حرکت توسط یک موتور servo AC از طریق یک کمربند هم زمان و دقیق سیستم انتقال پیچ توپ رانده می شود، اطمینان از دقت موقعیت بندی استثنایی، تکرار و عملکرد ماشینکاری قابل اعتماد طولانی مدت.

4فریم ماشین و گانتری از آهن ریخته ای درجه بالا یا سازه های صفحه فولاد جوش سنگین ساخته شده است.هر دو قطعه قبل از ماشینکاری در معرض گرمایش فشار بالا قرار می گیرند، پس از آن یک درمان ثانویه تخفیف استرس پس از نیمه تکمیل. ماشینکاری دقیق نهایی اطمینان از سفتی ساختاری برتر، ثبات ابعاد عالی،و دقت ماشینکاری ثابت در طول طول عمر خدمت طولانی.

CNC Gantry Plate Drilling and Milling Machine یک مرکز ماشینکاری با عملکرد بالا است که برای پردازش دقیق اجزای صفحه و قطعات ساختاری طراحی شده است.آن را به طور ایده آل برای فرش ماشین آلات مناسب است، دیسک ها، حلقه ها، صفحه های مسطح و اجزای مشابه، به شرطی که ضخامت مواد در ظرف ظرفیت ماشین مشخص شده باشد.ساخت جامد و قابلیت های فرسوده ماشینکاری آن را به یک راه حل عالی برای درخواست های تولید صنعتی تقاضا می کند.

در تاسیسات ساخت سازه های فولادی، این ماشین عملیات حفاری و فریز با دقت بالا را بر روی صفحات ساختاری و اجزای اتصال انجام می دهد.ارائه قطعات دقیق برای مونتاژ قاب های فولادیدر صنعت انرژی بادی، به طور گسترده ای برای ماشین آلات بخش های برج توربین بادی و اجزای فلنج استفاده می شود.اطمینان از دقت ابعاد و قابلیت اطمینان ساختاری در شرایط محیط سختدر پروژه های مهندسی پل، این تجهیزات برای ماشین سازی گیره های پل، صفحات اتصال و اجزای پشتیبانی استفاده می شود.تولید مفاصل قوی و با دوام قادر به تحمل بارگذاری های پویا طولانی مدت، در نتیجه به ایمنی، ثبات و عمر خدمت سازه های پل کمک می کند.
