مدل JNC1412 CNC زاویه فلز ضربه زدن علامت گذاری و ماشین تراش 1800KN نیروی برش

مدل JNC1412 CNC زاویه فلز ضربه زدن علامت گذاری و ماشین تراش 1800KN نیروی برش


صنعت مورد استفاده:

این ماشین یک دستگاه تخصصی طراحی شده است که برای انجام عملیات سوراخ کردن، علامت گذاری و برش زاویه ای از فولاد ساخته شده است.آن را به طور خاص برای رسیدگی به الزامات پردازش اصلی صنعت برج زاویه ای فولاد طراحی شده است، اطمینان از دستکاری دقیق و کارآمد قطعات فولادی زاویه ای که برای ساخت برج ضروری است.

مشخصات:

ترکیب محصول:

این تجهیزات عمدتا متشکل از یک سیستم حمل و نقل متقاطع، مکانیسم بارگذاری چرخش، ناقل داخل، ماشین تغذیه CNC، واحد سوراخ کردن، واحد علامت گذاری، واحد برش،و حمل کننده تخلیه، همچنین سیستم های هیدرولیک، الکتریکی و پنوماتیک و سایر قطعات کمکی.


مشخصات محصول:

1. سیستم استفاده از تکنولوژی CNC همراه با تغذیه سرو محور، اطمینان از بهره وری تولید بالا و دقت ماشینکاری سازگار. همه هیدرولیک حیاتی، پنوماتیک،و اجزای الکتریکی از مارک های شناخته شده بین المللی تهیه می شوند..

2هر طرف مجهز به سه مجموعه از مجتمع های سوراخ و میله است، قادر به گنجاندن سه قطر مختلف سوراخ است.سه گروه می تواند در هماهنگی حرکت به تنظیم موقعیت داده سوراخ کردن.

3. این کامپیوتر صنعتی دارای یک رابط دو زبانه چینی و انگلیسی است که کنترل بدیهی و کاربر پسند را در حالی که از نمایش گرافیکی قطعه کار پشتیبانی می کند ، فراهم می کند. برنامه نویسی ساده شده است.و سیستم می تواند به طور مستقیم وارد داده های تولید شده توسط نرم افزار لفتینگ یا لفتینگدر طول برنامه نویسی، تنها پارامترهای مانند ابعاد قطعه کار، قطر سوراخ، نقطه مرجع و مقدار تولید مورد نیاز است.

4ماشین تغذیه CNC توسط یک موتور سرو هدایت می شود، با بازخورد موضعی که توسط یک کدگر فوتو الکتریکی ارائه می شود.یک سیستم کنترل حلقه بسته برای اطمینان از دقت موقعیت بندی بالا و عملکرد تغذیه پایدار اجرا می شود.

5. عملیات علامت گذاری، سوراخ کردن و برش کاملا خودکار است. قطعات فولادی زاویه ای کامل می توانند به طور خودکار از طریق یک دستگاه گردش پنوماتیک تخلیه شوند.به طور قابل توجهی کاهش نیاز به کار دستی.

6سیستم کنترل شامل یک کامپیوتر میزبان صنعتی، کنترل CNC، سیستم servo drive، واحد PLC و دستگاه های سنجش خارجی است.کار به سادگی با وارد کردن پارامترهای قطعه کار آغاز می شودعلاوه بر این، برنامه های پردازش را می توان بر اساس شماره شناسایی قطعه کار ذخیره، انتخاب، نمایش و انتقال داد.

7واحد علامت گذاری یک ساختار قاب کاملاً بسته را اتخاذ می کند که سفتی و ثبات ساختاری عالی را فراهم می کند.چهار مجموعه از مجموعه های کاراکتر بر روی سر علامت گذاری نصب شده و می تواند از طریق کنترل برنامه انتخاب شود. موقعیت مرجع علامت گذاری را می توان به طور آزاد تعریف کرد. سیلندر های ضربه زدن، علامت گذاری و برش با ظرفیت افزایش یافته طراحی شده اند؛ حامل CNC برای سفتی بالاتر ارتقا یافته است.و سیستم قفل دارای قدرت ساختاری تقویت شده است.

این نمونه های قطعات کار، پوشش مشخصات استاندارد و کاربردهای پردازش معمول در صنعت برج زاویه ای فولاد، کاربران را قادر می سازد تا به طور مستقیم دقت ماشینکاری را ارزیابی کنند،کیفیت پردازش، و کارسازی تولید. آنها به عنوان یک مرجع عملی برای ارزیابی عملکرد تجهیزات و مناسب بودن آن برای نیازهای خاص تولید استفاده می کنند.

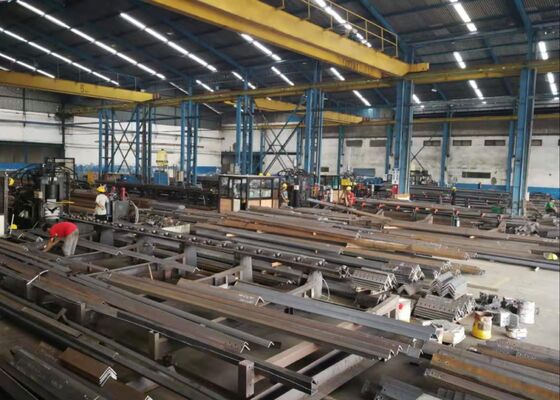

In ultra-high-voltage (UHV) transmission line construction—where towers must withstand severe weather conditions and heavy structural loads—this equipment plays an essential role in processing the angle steel components that form the primary structural framework of the towers. آن را به طور موثر انجام حفاری و سوراخ کردن عملیات بر روی زاویه فولاد مورد استفاده در برج بدن، cross-arm و دیگر قطعات ساختاری حیاتی،اطمینان از کنترل دقیق ابعاد و قدرت قابل اعتماد مفصل، بنابراین حفظ ثبات ساختاری کلی و ایمنی برج های انتقال.
