فرآیند زاویه فولاد فولاد مسطح و فولاد کانال CNC سوراخ کردن علامت گذاری خط برش برای برج

خط برش خط برش علامت گذاری پانچ CNC فولادی و کانالی فولادی مسطح زاویه ای برای برج

معرفی محصول:

برای عملیات پانچ، علامت گذاری و برش بر روی فولاد زاویه دار، فولاد تخت و فولاد کانال استفاده می شود. عمدتاً در ساخت بازوهای متقاطع، گیره ها، صفحات اتصال پنج سوراخه، لنت های مسطح، و پایه های پشتیبانی مورد استفاده در اتصالات آهنی برای برج های انتقال نیرو استفاده می شود. این تجهیزات پردازش یکپارچه پانچ، برش و علامت گذاری را در یک جریان کاری واحد بدون نیاز به عملیات جداگانه امکان پذیر می کند. دقت ماشینکاری بالا، راندمان تولید عالی را ارائه می دهد و می تواند توسط یک کارگر واحد کار کند و عملکرد ساده و سهولت آموزش را دارد.

پارامترهای محصول:

ویژگی محصول:

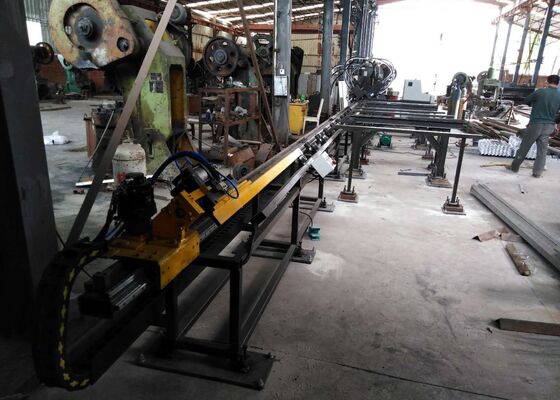

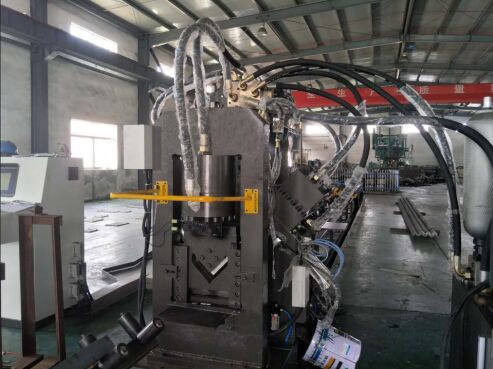

1. این دستگاه عمدتا از یک سیستم نوار نقاله عرضی، واحد بارگیری چرخشی، نوار نقاله تغذیه، کالسکه تغذیه CNC، واحد پانچ، واحد علامت گذاری، واحد برش و نوار نقاله تخلیه و همچنین سیستم های هیدرولیک، الکتریکی و پنوماتیک و غیره تشکیل شده است.

2. این فناوری کنترل CNC را با تغذیه سروو موتور اتخاذ می کند و از راندمان بالا و دقت ماشینکاری پایدار اطمینان می دهد. قطعات کلیدی هیدرولیک، پنوماتیک و الکتریکی از برندهای معتبر بین المللی تهیه می شوند.

3. همه کابل‌های سیگنال اصلی، از جمله کابل‌های رمزگذار چرخشی و کابل‌های ارتباطی PLC، از سیم‌کشی جفت پیچ خورده محافظ وارداتی برای حذف موثر انحرافات دقت ناشی از تداخل سیگنال استفاده می‌کنند.

4. کامپیوتر صنعتی دارای یک رابط دو زبانه چینی/انگلیسی است که عملکرد ساده و توانایی نمایش نقشه های قطعه کار را ارائه می دهد. برنامه نویسی بصری است و می تواند مستقیماً داده های تولید شده توسط نرم افزارهای تودرتو یا لوفت را وارد کند. فقط ابعاد قطعه کار، قطر سوراخ، علامت گذاری پشت و مقدار در طول ورودی برنامه مورد نیاز است.

5. خط زاویه مجهز به مکانیزم پشتیبانی و فشار دادن برای برآوردن الزامات پردازش برای فولادهای زاویه دار با تغییر شکل خمشی بزرگتر است.

6. واحدهای تغذیه جلو و عقب به طور کامل ارتقا یافته اند و ساختار یکپارچه راهنما و فنر جدید را اتخاذ کرده اند که منطقی تر و عملی تر است و به طور موثری مسئله نیروی کافی فنر در هنگام تغذیه مواد را از بین می برد.

7. سیستم مجهز به عملکرد تشخیص عیب خود تشخیصی است.

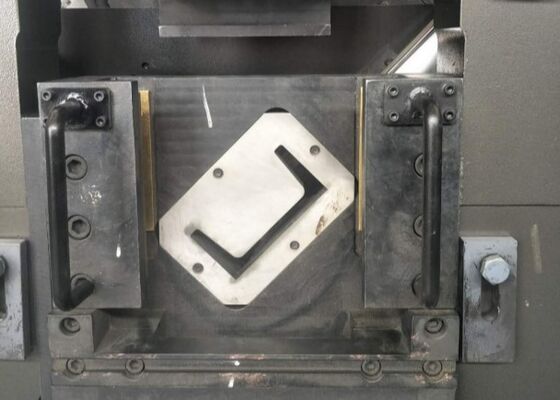

8. سیستم برش تک تیغه ای سطح برش صاف را تضمین می کند در حالی که ضایعات مواد را به حداقل می رساند.

این تجهیزات برای پردازش چند منظوره CNC اجزای سازه‌ای فولادی، از جمله سطوح شبکه فولادی کانال، هر دو فلنج فولادی زاویه‌دار، و مقاطع فولادی مسطح، که ممکن است به شکل‌های منحنی یا قوسی نیز شکل بگیرند، مهندسی شده است. این می تواند چندین فرآیند مانند علامت گذاری دقیق، پانچ دقیق و برش با کیفیت بالا را اجرا کند و عملکرد ماشینکاری یکپارچه را در یک راه اندازی واحد ارائه دهد. با فعال کردن این عملکردهای جامع، دستگاه از ساخت کارآمد و با دقت بالا قطعات فولادی زاویه‌دار، فولاد مسطح و قطعات فولادی کانالی اطمینان حاصل می‌کند و آن را برای تولید اجزای ساختاری سفارشی، نمونه‌های اولیه و نمونه‌های قطعه کار با کیفیت و دقت ابعادی مناسب مناسب می‌سازد.

برای عملیات پانچ، علامت گذاری و برش بر روی فولاد زاویه دار، فولاد تخت و فولاد کانال استفاده می شود. عمدتاً در ساخت بازوهای متقاطع، گیره ها، صفحات اتصال پنج سوراخ، لنت های مسطح و پایه های پشتیبانی برای اتصالات آهنی مورد استفاده در سازه های برج انتقال نیرو استفاده می شود.
