معرفی محصول:

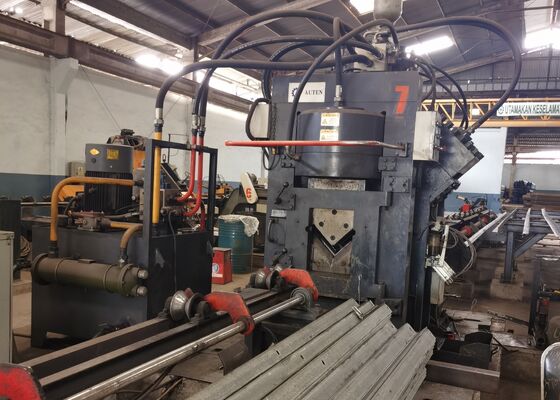

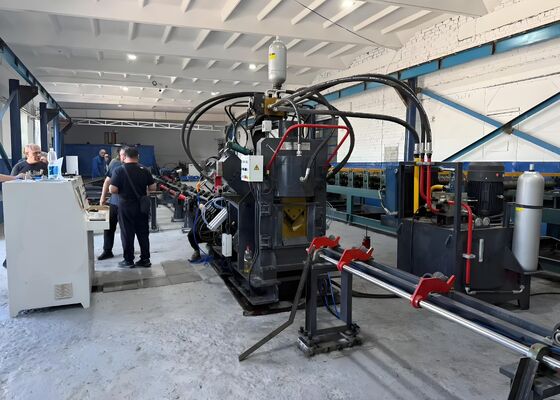

خط تولید فولاد زاویه CNC سری JNC با سرعت بالا، عملکردهای سوراخ کردن، علامت گذاری و برش را ادغام می کند و شامل یک واحد سوراخ کردن، واحد علامت گذاری، واحد برش، سیستم انتقال متقاطع است,سیستم حمل چرخدار، ناقل داخل، ناقل خارج، ماشین تغذیه CNC، سیستم هیدرولیک، سیستم کنترل الکتریکی، سیستم پنوماتیک و سایر اجزای کمکی کمکی.به طور خاص برای پردازش خودکار فولاد زاویه ای که در ساخت برج انتقال قدرت استفاده می شود طراحی شده است، کل روند کار تولید از طریق یک سیستم کنترل CNC به صورت مرکزی مدیریت می شود. تجهیزات دارای عملکرد بدیهی و پشتیبانی از کاملا خودکار، دقت بالا، چند مشخصات،و تولید دسته ای از اجزای فولاد زاویه ای.

پارامترهای محصول:

مشخصات محصول:

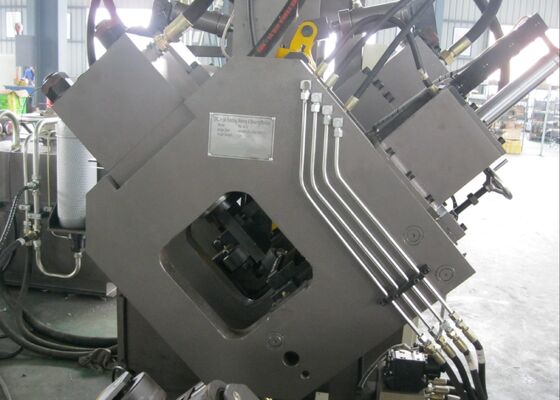

1. ماشین سوراخ کردن زاویه ای فولاد CNC با دو تا سه ایستگاه سوراخ کردن پیکربندی شده است، که هر کدام از سه مشخصات قطر سوراخ مختلف را پشتیبانی می کنند.تمام واحدهای سوراخ کردن برنامه نویسی کاملا کنترل شده توسط CNC را برای تضمین موقعیت پایدار و دقیق در طول فرآیند سوراخ کردن اتخاذ می کنند. این سیستم قادر به پردازش هر دو سوراخ دایره ای و طولانی (slotted) است، برآورده کردن الزامات برنامه های کاربردی متنوع. مجهز به سرعت بالا تغذیه و تکنولوژی سوراخ کردن،دستگاه به طور قابل توجهی بهره وری تولید را بهبود می بخشددر هنگام پردازش فولاد زاویه 50 × 50 × 4 میلی متر، تولید روزانه می تواند حدود 9 × 10 تن در یک شیفت 8 ساعته باشد.

2. واحد علامت گذاری ماشین پردازش زاویه ای فولاد CNC بر روی یک ساختار فریم با سفتی بالا و یکپارچه جوش نصب شده است.که امکان تغییر خودکار بر اساس برنامه و تنظیم موقعیت شخصیت در طیف کامل را داردعلاوه بر این، یک مکانیسم علامت گذاری دیسک چرخش 10 موقعیت پذیر است، که امکان انتخاب شخصیت کاملا خودکار بدون مداخله دستی را فراهم می کند.که به طور قابل توجهی کارایی علامت گذاری و بهره وری کلی را افزایش می دهد.

6. سیستم سنگ شکن و علامت گذاری زاویه ای فولاد CNC توسط یک سیستم قدرت هیدرولیکی برای اجرای عملیات سنگ شکن، علامت گذاری و برش هدایت می شود.آن را با یک واحد قدرت هیدرولیک با کارایی بالا همراه با یک انبوه کننده ذخیره انرژی مجهز استتمام خط لوله های هیدرولیکی از کانکتورهای نوع فروول استفاده می کنند، که عملکرد مهر و موم عالی و آسان نگهداری را تضمین می کند.بلوک های هائیدرولیک اصلی توسط برند مشهور بین المللی Atos تامین می شوند، که عملکرد پایدار و قابلیت اطمینان سیستم در دراز مدت را تضمین می کند.

7واحد قدرت هیدرولیکی از چندین پیکربندی خنک کننده از جمله سیستم های خنک کننده آب، خنک کننده هوا و خنک کننده روغن پشتیبانی می کند.مشتریان می توانند مناسب ترین روش خنک کننده را بر اساس محیط های تولید واقعی و الزامات عملیاتی انتخاب کنند..

8. سیستم کنترل هسته ای شامل یک کامپیوتر صنعتی، کنترل کننده PLC، واحد های servo drive، سوئیچ های سنسور خارجی و سایر اجزای کلیدی است. پس از ورودی پارامترهای پردازش،سیستم به طور خودکار برنامه های ماشینکاری مورد نیاز را تولید می کند.. از فرمت های فایل CAD استاندارد مانند کد DXF و NC پشتیبانی می کند. کامپیوتر صنعتی با یک رابط HMI بصری مجهز است که عملکرد کاربر پسند و نظارت بر فرآیند در زمان واقعی را امکان پذیر می کند.این سیستم چندین ماژول عملکردی را از جمله تجسم گرافیکی قطعه کار، مدیریت داده های دسته، نمایش وضعیت موقعیت و عملکرد های هشدار خطای خودکار را ادغام می کند.

نمونه های پردازش شده قطعات کار با استانداردهای صنعت و الزامات کلی بخش تولید برج زاویه ای فولاد مطابقت دارند.ارائه یک نمایش روشن از دقت ماشین آلاتاین نمونه ها به عنوان مرجع قابل اعتماد برای ارزیابی عملکرد ماشین و سازگاری تولید،کمک به مشتریان در تصمیم گیری های سرمایه گذاری آگاهانه و عینی.

در ساخت سیستم های انتقال ولتاژ فوق العاده بالا (UHV) ، برج های انتقال برق باید در برابر شرایط محیطی شدید و همچنین فشارهای مکانیکی قابل توجهی مقاومت کنند.این تجهیزات پردازش درجه صنعتی به عنوان یک سیستم تولید کلیدی برای تولید قطعات فولاد زاویه ای مورد استفاده در سازه های برج اولیه عمل می کند، ارائه راه حل های ماشینکاری بسیار کارآمد و دقیق برای پروژه های ساخت برج انتقال UHV.
