معرفی محصول:

این تجهیزات در درجه اول برای جوشکاری پایه دکل های انتقال طراحی شده است. علاوه بر صفحات آرماتور، قابلیت تکمیل جوش 11 درز اولیه روی بدنه اصلی، یک درز برای نظافت و همچنین جوشکاری گوشه های سر آب بندی را دارد.

پارامترهای اصلی:

ویژگی های محصول:

1. تکرارپذیری: سیستم قابلیت تکرار موقعیت یابی کمتر از 0.05 ± میلی متر را فراهم می کند.

2. دقت مسیر: دقت مسیر در 0.1± میلی متر باقی می ماند.

3. طراحی ساختاری: ربات جوش قوس الکتریکی دارای ساختار مکانیکی بسیار پایدار و قوی است که برای عملیات صنعتی طولانی مدت و مداوم طراحی شده است.

4. پاکت کاری: از قطعات کار تا ابعاد 1500 میلی متر پشتیبانی می کند که طیف کاملی از نیازهای جوشکاری را برآورده می کند.

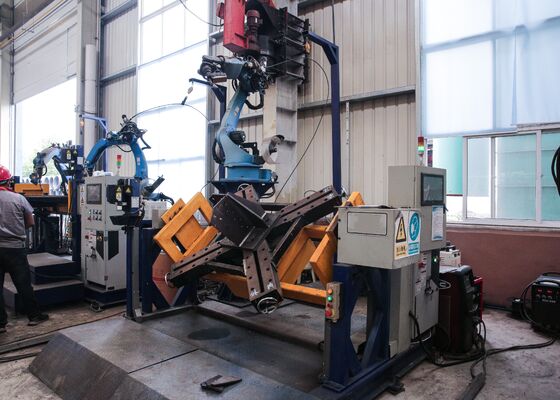

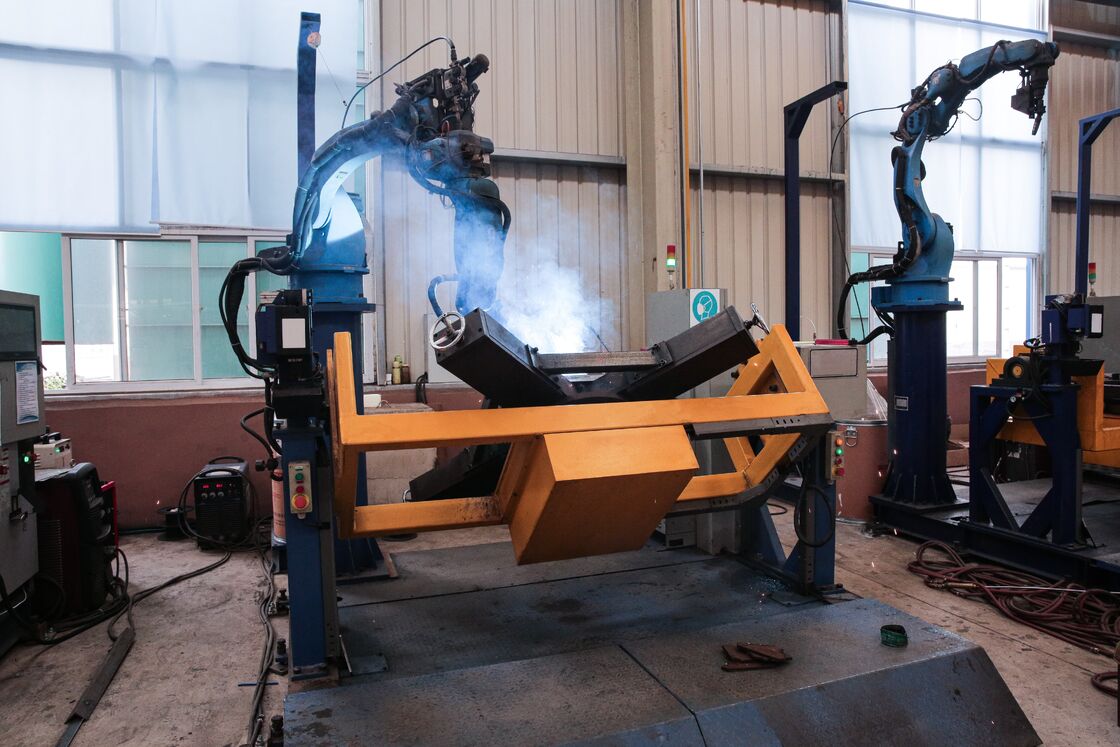

5. روش کار: قطعات کار بر روی یک فیکسچر پوزیشنر نصب می شوند، در حالی که سر جوش روی یک پلت فرم روباتیک اختصاصی نصب می شود. در حین کار، ربات و موقعیت گیر در هماهنگی هماهنگ عمل می کنند. با استفاده از اسکن بینایی رباتیک همراه با یک سیستم ردیابی درز لیزری، مسیرهای جوشکاری به طور خودکار و بدون برنامه‌نویسی ایجاد می‌شوند. این پیکربندی جوشکاری اجزای پیچیده و نامنظم را با سهولت کار و حداقل آموزش اپراتور امکان پذیر می کند.

1. سیستم جوشکاری: این تجهیزات با یک منبع برق جوشکاری قوس الکتریکی Aotai با کارایی بالا ادغام شده است که قادر به پشتیبانی از عملیات جوشکاری عرضی، طولی و عمودی از جمله فرآیندهای MIG، MAG و TIG است. محدوده جریان و ولتاژ جوش به طور کامل با نیازهای پردازش قطعات کار متنوع سازگار است و ثبات قوس عالی و کیفیت جوش عالی را ارائه می دهد. پارامترها را می توان دقیقاً به گونه ای پیکربندی کرد که مواد و ضخامت های مختلف قطعه کار را در خود جای دهد.

مشعل جوشکاری و لوازم جانبی: مجهز به مشعل جوشکاری آپولو ممتاز و لوازم جانبی تکمیلی، از جمله مکانیسم های تغذیه سیم و نکات تماس، که از عملکرد جوشکاری و کارایی عملیاتی اطمینان می دهد.

2. تشخیص و تبدیل هوشمند: این سیستم دارای قابلیت‌های تشخیص و تبدیل هوشمند پیشرفته است که به طور خودکار ویژگی‌های مهم جوشکاری - مانند موقعیت‌ها و انواع جوش - را از نقشه‌ها یا داده‌های برنامه تشخیص می‌دهد. این ویژگی‌ها به سرعت به دستورالعمل‌های جوشکاری قابل اجرا توسط ربات، معمولاً در عرض 30 ثانیه تبدیل می‌شوند. داده ها را می توان به طور یکپارچه از طریق اتصالات شبکه، USB یا سایر رابط های ارتباطی وارد کرد.

3. سیستم کنترل:
① روش کنترل: از یک سیستم کنترل دیجیتال پیشرفته استفاده می کند که مدیریت مسیر دقیق و پارامترهای جوش قابل تنظیم را ارائه می دهد.

② روش برنامه نویسی: از برنامه نویسی مبتنی بر اسکن بصری پشتیبانی می کند. رابط کاربری بصری و کاربرپسند است و امکان ایجاد برنامه سریع و کنترل دقیق عملیات پیچیده جوشکاری را فراهم می کند.

③ رابط ارتباطی: پورت های ارتباطی را برای ادغام با سایر تجهیزات و سیستم های کنترل خط تولید فراهم می کند و اتوماسیون بدون درز و عملیات هماهنگ را تسهیل می کند.

4. ساختار نصب پوزیشنر: قاب پشتیبان پوزیشنر با استحکام کافی و یکپارچگی ساختاری طراحی شده است تا در برابر بارها و ارتعاشات ایجاد شده توسط ربات و قطعه کار در طول فرآیند جوشکاری مقاومت کند و عملکرد رباتیک پایدار و دقت جوشکاری ثابت را تضمین کند. طراحی نصب همچنین امکان نصب، راه‌اندازی و نگهداری راحت را فراهم می‌کند و در عین حال کارایی کامل و کارایی ربات را حفظ می‌کند.

5. سیستم ایمنی: درجه حفاظت: دارای گواهی حداقل IP54، ارائه حفاظت قابل اعتماد در برابر ورود گرد و غبار، قرار گرفتن در معرض رطوبت، و سایر شرایط محیطی که معمولاً در کاربردهای صنعتی با آن مواجه می شوند.

6. روش وارد کردن داده ربات: سیستم از طیف وسیعی از گزینه های واردات داده، از جمله وارد کردن فایل CAD، واردات اسکن مبتنی بر دید، و ورودی بدون برنامه ریزی مشخصات جوشکاری و الزامات فرآیند پشتیبانی می کند. فرمت های متعددی برای وارد کردن برنامه و طراحی موجود است که عملکرد ساده، عملکرد کاربر پسند و راحتی بیشتر را تضمین می کند.

7. شرح سیستم جوشکاری قطعه کار: ربات جوش قوس الکتریکی مجهز به یک بازوی رباتیک صنعتی 6 محوره است که آزادی حرکت کامل را ارائه می دهد و مشعل جوشکاری را قادر می سازد از طیف گسترده ای از زوایای پیچیده و موقعیت های پیچیده به قطعات کار دسترسی داشته باشد. این پیکربندی جهت‌گیری‌های جوشکاری متنوع و پروفیل‌های جوش پیچیده، از جمله درزهای منحنی سه‌بعدی، ارائه انعطاف‌پذیری، دقت و کارایی استثنایی در کاربردهای جوشکاری را در خود جای می‌دهد.

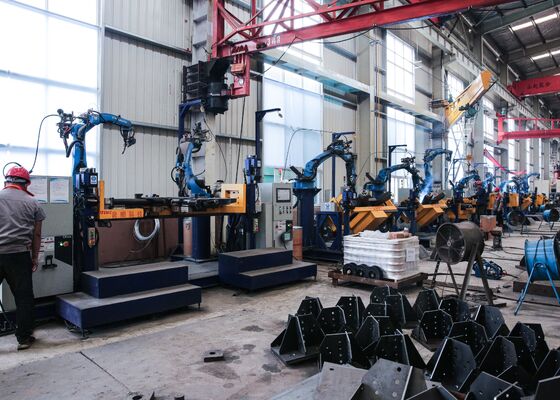

این تجهیزات برای جوشکاری پایه های برج انتقال به طور هدفمند ساخته شده است و نقشی حیاتی در حفظ یکپارچگی ساختاری پایه برج ایفا می کند. این سیستم علاوه بر جوشکاری صفحات سفت کننده، قادر به تکمیل تمام 11 درز جوش اولیه سازه اصلی و همچنین جوش پاس تک ریشه است و نفوذ کامل و ثابت را تضمین می کند. همچنین جوشکاری کلاهک های انتهایی و اتصالات گوشه را به طور موثر انجام می دهد و جوش های یکنواخت و با کیفیت بالا را در تمام نقاط اتصال حیاتی ارائه می دهد. با خودکارسازی این فرآیندهای کلیدی جوشکاری، تجهیزات از هم ترازی دقیق، کیفیت جوش سازگار و استحکام ساختاری افزایش یافته اطمینان حاصل می‌کند و آن را برای تولید نمونه‌های پایه برج بسیار مناسب می‌کند، همانطور که در تصاویر همراه نشان داده شده است.
