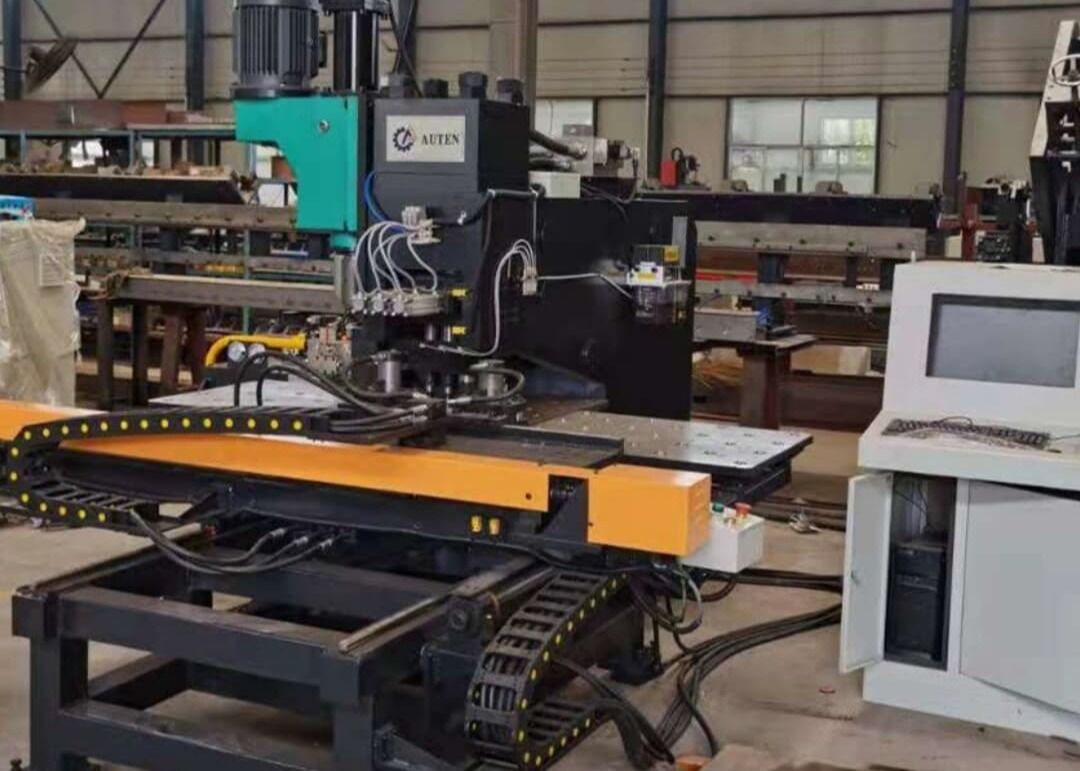

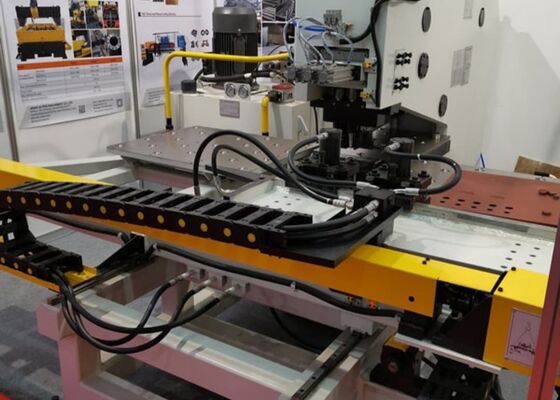

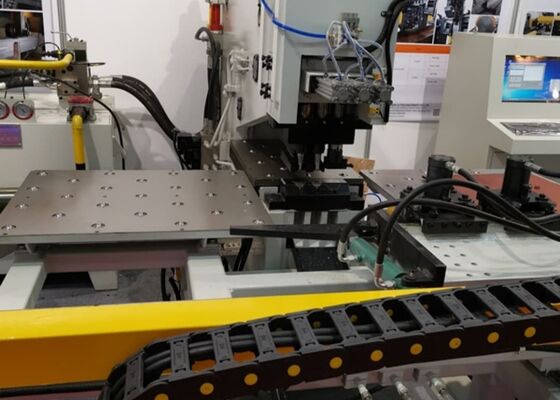

صفحه های اتصال CNC ماشین سوراخ کردن پل زاویه صنعت فولاد استفاده

جزئیات:

1. ساختار باز به شکل C: این دستگاه دارای طراحی باز نوع C است که فضای کافی را برای عملکرد راحت و دسترسی بهتر فراهم می کند.

2. ساخت و ساز تمام فولادی جوش داده شده: قاب، پایه و میز کار به طور کامل از صفحات فولادی جوش داده شده ساخته شده اند که برای اطمینان از استحکام بالا، استحکام عالی و دوام طولانی مدت، تحت درمان پیری کاهش استرس قرار می گیرند.

3. چهار موقعیت ابزار: دستگاه مجهز به چهار ایستگاه ابزار استاندارد است - دو ایستگاه برای پانچ کردن، یکی برای سوراخ کردن، و یکی برای علامت گذاری. تغییرات موقعیت ابزار به طور خودکار برای عملکرد کارآمد انجام می شود.

4. سیستم بستن: دستگاه مجهز به دو واحد گیره هیدرولیک برای نگه داشتن ایمن صفحات فولادی روی میز کار است. این سیستم برای قرار دادن قطعات کار با اندازه ها و ضخامت های مختلف طراحی شده است. در ترکیب با بلوک های موقعیت یابی مرجع و میز کار انتقال توپ، موقعیت دقیق و جابجایی صاف مواد را تضمین می کند.

5. میز کار متحرک: حرکت میز کار توسط موتورهای سروو و پیچ های توپ دقیق هدایت می شود و موقعیت دقیق و پایدار صفحه را امکان پذیر می کند. در طول ماشینکاری، دو گیره هیدرولیک به طور ایمن قطعه کار را نگه می دارند تا دقت پردازش و پایداری عملیاتی حفظ شود.

6. حرکت محور X و Y: محورهای X و Y توسط دو جفت راهنمای غلتشی خطی با ظرفیت بالا در هر دو طرف، همراه با پیچ های توپی دقیق و موتورهای سروو AC با اینرسی بالا هدایت می شوند که از دقت موقعیت استثنایی و کنترل حرکت صاف اطمینان حاصل می کنند.

7. سیستم روانکاری فشاری: دستگاه مجهز به سیستم روانکاری دستی برای راهنماهای خطی و پیچ های توپی است که از نگهداری مداوم و قابلیت اطمینان عملیاتی طولانی مدت اطمینان می دهد.

8. پیکربندی: تمام اجزای حیاتی هیدرولیک و الکتریکی این دستگاه از تولیدکنندگان معتبر بین المللی وارد می شوند و کیفیت برتر، قابلیت اطمینان بالا، نرخ خرابی پایین و عمر طولانی را ارائه می دهند.
