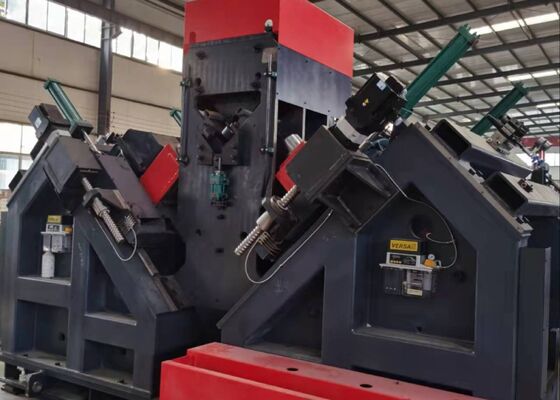

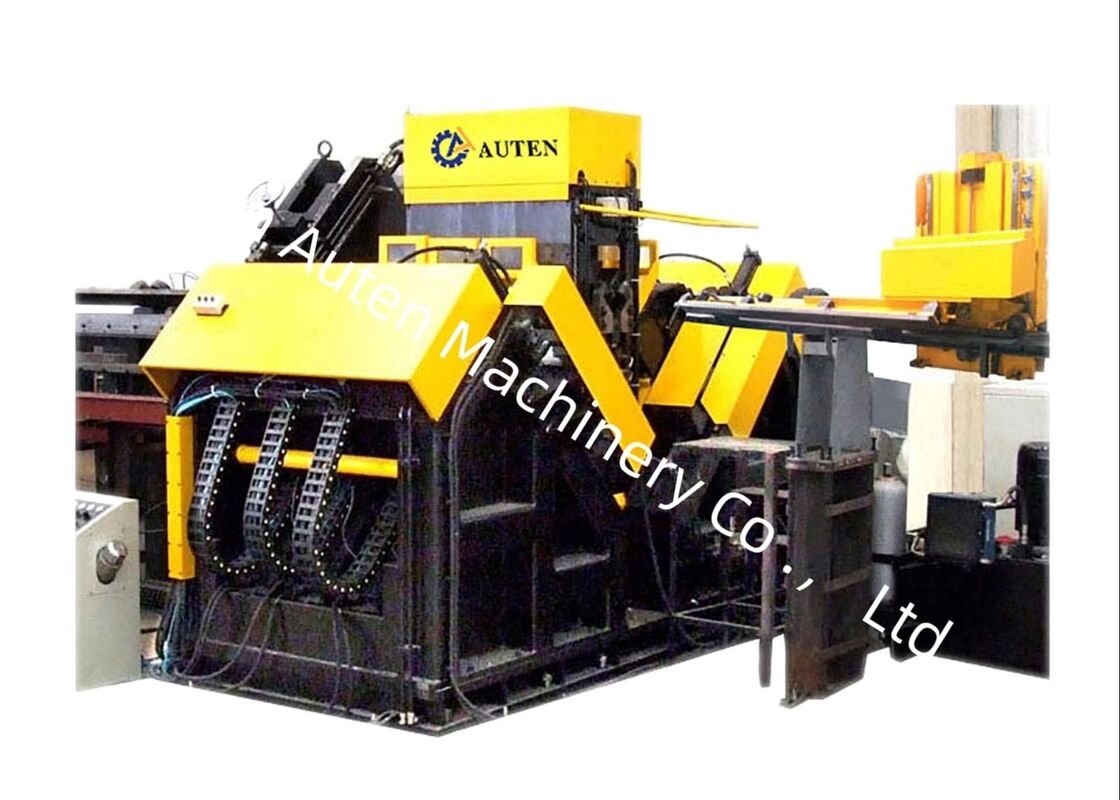

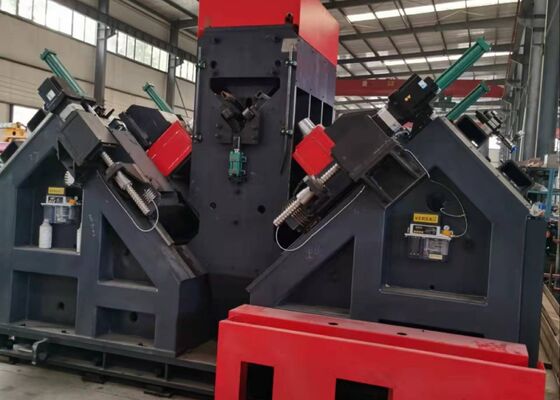

مورد استفاده در برج خط انتقال CNC ماشین حفاری زاویه ای مدل ADM3635

مورد استفاده در برج خط انتقال CNC ماشین حفاری زاویه ای مدل ADM3635

کاربرد محصول:

خط تولید حفاری و علامت گذاری فولاد زاویه CNC به طور خاص برای حفاری و مهر زنی فولاد با زاویه استحکام بالا در دکل های خطوط انتقال مهندسی شده است. این می تواند تمام سوراخ های مورد نیاز روی فولاد زاویه را پردازش کند و از کیفیت سوراخ استثنایی و دقت موقعیت دقیق اطمینان حاصل کند. علاوه بر این، خط تولید راندمان عملیاتی بالا و سطح برتر اتوماسیون را ارائه می دهد.

پارامترهای اصلی:

ویژگی های محصول:

1. اتوماسیون پیشرفته. خط تولید با یک سیستم بارگیری کاملاً خودکار، شامل یک کانال تغذیه افقی و یک قفسه بارگیری چرخشی، همراه با یک سیستم تخلیه خودکار و مکانیزم تغذیه مواد، یکپارچه شده است. تمام عملیات حفاری و پانچ روی فولاد زاویه دار در یک چرخه تولید مداوم تکمیل می شود. کل فرآیند بدون مداخله دستی عمل می کند و به طور قابل توجهی نیاز به نیروی کار را کاهش می دهد و در عین حال کارایی تولید و قابلیت اطمینان عملیاتی را بهبود می بخشد.

2. سیستم حفاری با دقت بالا. دوک حفاری از یک دوک دقیق BT40 ساخته شده در تایوان استفاده می کند و یک سیستم تحویل مایع خنک کننده داخلی برای دستیابی به عملکرد عالی حفاری و دقت ابعادی را در خود جای داده است. مجموعه حفاری با شش سر حفاری کنترل شده با CNC پیکربندی شده است که به طور مساوی با سه سر در هر طرف فولاد زاویه توزیع شده است. هنگامی که سوراخ ها قطر یکسانی دارند و در فواصل یکسان از لبه های بالایی فلنج های فولادی زاویه ای قرار دارند، سرهای حفاری مربوطه در هر دو طرف می توانند به طور همزمان عمل کنند و کارایی و بهره وری ماشینکاری را به حداکثر برسانند.

3. رابط نرم افزاری کاربر پسند. این نرم افزار یک رابط دو زبانه چینی/انگلیسی را فراهم می کند، عملیات بصری را تسهیل می کند و از تجسم واضح نقشه های قطعه کار اطمینان می دهد.

4. برنامه نویسی ساده. ایجاد برنامه ساده شده است: کاربران فقط باید ابعاد قطعه کار، قطر سوراخ ها، فاصله سوراخ ها و کمیت را وارد کنند. متناوبا، برنامه ها را می توان مستقیماً از طریق نرم افزار CAD/CAM lofting تولید کرد. این سیستم همچنین از فایل‌های .NC1 تولید شده توسط نرم‌افزار TEKLA پشتیبانی می‌کند و از سازگاری گسترده و یکپارچه‌سازی کارآمد جریان کار اطمینان می‌دهد.

5. قطعات حق بیمه. قطعات کلیدی هیدرولیک، پنوماتیک و الکتریکی از برندهای معتبر و معتبر برای اطمینان از قابلیت اطمینان و عملکرد طولانی مدت تهیه می شوند.

6. عیب یابی یکپارچه. این تجهیزات مجهز به سیستم خود عیب یابی پیشرفته برای شناسایی سریع و عیب یابی عیوب عملیاتی است.

7. ماژول برش اختیاری. یک واحد برش اختیاری در دسترس است که دارای تکنولوژی پیشرفته برش دو تیغه برای دقت و کارایی بیشتر است.

این نمونه ها نشان دهنده انواع مشخصات استاندارد و پیکربندی سوراخ فولاد زاویه ای است که معمولاً در ساخت برج های خط انتقال استفاده می شود. آنها کاربران بالقوه یا بازرسان را قادر می سازند تا مستقیماً عملکرد عملیاتی تجهیزات را بررسی و ارزیابی کنند و مراجع ملموس و شهودی را برای ارزیابی اینکه آیا ماشین آلات نیازهای تولید عملی ساخت برج های خط انتقال را برآورده می کنند ارائه می دهند.

در ساخت خطوط انتقال فوق‌العاده ولتاژ (UHV)، جایی که برج‌ها باید شرایط محیطی شدید و بارهای سازه‌ای قابل توجه را تحمل کنند، این تجهیزات در ساخت قطعات فولادی زاویه‌دار که چارچوب اصلی باربر برج‌ها را تشکیل می‌دهند، نقش مهمی را ایفا می‌کنند. عملیات حفاری و پانچ را بر روی فولاد زاویه ای مورد استفاده در بدنه برج، بازوهای متقاطع و دیگر اعضای ساختاری کلیدی انجام می دهد و دقت ابعادی بالا و کیفیت اتصال قابل اعتماد را تضمین می کند. در نتیجه، به یکپارچگی ساختاری کلی، قابلیت اطمینان عملیاتی و دوام طولانی مدت دکل های انتقال در طول عمر مفید آنها کمک می کند.
