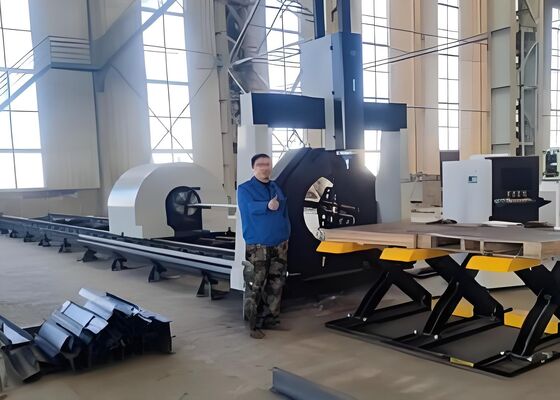

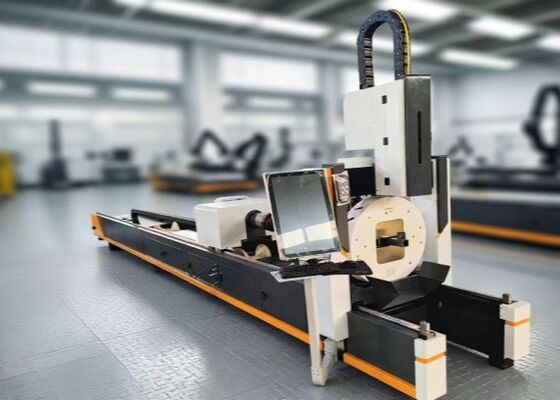

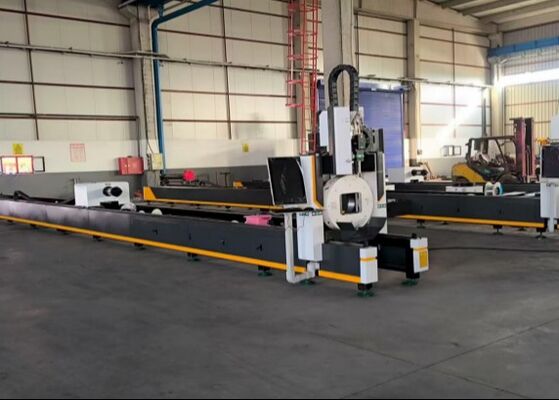

خط ماشین برش لوله لیزری CNC 300 میلی متر X Axis ≤30mm Tailor Length

300mm X محور مسیر CNC ليزر لوله برش ماشین خط ≤30mm طول متناسب

معرفی محصول:

سیستم برش ليزری لوله به طور خاص برای پردازش طیف گسترده ای از مواد لوله و لوله، از جمله لوله های فولاد کربن استاندارد، لوله های فولاد ضد زنگ،لوله های آلیومینیومی، و لوله های مس. این باعث برش با دقت بالا با لبه های صاف و بدون برر می شود، تضمین حداقل تغییر شکل حرارتی و دقت ابعاد استثنایی.این پلتفرم می تواند طرح های پیچیده برش را در بر بگیرد، مانند برش زاویه ای ، شکاف و سوراخ کردن ، باعث می شود که برای کاربردهای ساخت فلز ، ساخت و ساز ساختاری و تولید صنعتی بسیار سازگار باشد.استفاده از تکنولوژی پیشرفته لیزر، این سیستم عملکرد کارآمد و خودکار را در حالی که کیفیت ثابت را در مواد و ضخامت های مختلف ارائه می دهد، امکان پذیر می کند.

پارامترهای فنی محصول

1.2ترکیب اصلی محصول

اجزای اصلی ماشین برش لوله فیبر نوری سری عبارتند از: موتور ماشین، سیستم کنترل، لیزر، کولر و غیره.

1.3ابزار ماشینی بخش اصلی موتور

جزء اصلی دستگاه ابزار بخش اصلی دستگاه برش لوله فیبر نوری را تشکیل می دهد، و عملکرد برش و دقت از طریق واحد اصلی حاصل می شود.واحد اصلی شامل تخت است، چک جلو، چک عقب، محور و محور X، محور Z، سر لیزر، مکانیسم پشتیبانی چرخ قطر متغیر، سیستم های کمکی (از جمله مدارهای روانکاری، پنوماتیک و آب) ،کابینت کنترل الکتریکی، صفحه نمایش و پنل کنترل.

1.4 سیستم کنترل الکتریکی

سیستم کنترل الکتریکی دستگاه برش لوله فیبر نوری نقش مهمی در اطمینان از اجرای دقیق الگوهای برش مختلف دارد.این سیستم عمدتا شامل یک سیستم کنترل عددی (CNC) و یک زیر سیستم الکتریکی ولتاژ پایین است..

سیستم CNC دستگاه مجهز به یک سیستم کنترل با عملکرد بالا بر اساس محیط عامل ویندوز است.عملکرد کاربر پسند، عملکرد دینامیکی عالی و ظرفیت بارگذاری بالا.

1.5 سیستم برق ولتاژ پایین

زیرسیستم الکتریکی ولتاژ پایین در کابینت کنترل الکتریکی قرار دارد و به عنوان رابط برای کنترل کلی ماشین عمل می کند.تمام قطعات مهم برق از تولیدکنندگان معتبر داخلی و بین المللی تهیه می شوند تا ثبات عملیاتی را تضمین کنند، قابلیت اطمینان و پاسخگویی. موتورهای محرک موتورهای servo AC هستند که محور X و محور Y ماشین را تقویت می کنند و شتاب برتر و پاسخ سریع را ارائه می دهند. محور Z،به عنوان محور تغذیه برای سر برش، توسط یک موتور servo AC با ترمز نگهدارنده هدایت می شود، پاسخ دینامیکی عالی و سازگاری با کنترل پیگیری و کنترل NC را فراهم می کند.

2ساختار، عملکرد و اصل کار اجزای اصلی یا واحدهای کاربردی

2.1 مجموعه تخت

مجموعه تخت حرکت متناوب محور Y را از طریق موتور سرو AC کنترل شده توسط CNC به دست می آورد که گیر را به سرعت حرکت می کند.هر دو ریک محور Y و ریل های راهنمای خطی از اجزای با دقت بالا برای اطمینان از انتقال دقیق استفاده می کنندبرای حفاظت از عملکرد ماشین، سوئیچ های محدود در پایان حرکت و یک دستگاه سخت مکانیکی نصب شده است.واحد اصلی مجهز به یک سیستم روانکاری خودکار برای قسمت های متحرک تخت است، اطمینان از عملکرد بدون مشکل و طولانی کردن عمر خدمات ریل های راهنما، دنده ها و قفسه ها.

2.2 اجسام قطبی و محور X و محور Z

پرتو تحت فشار تخلیه گرمایش و سپس پردازش لرزش پس از ماشینکاری خشن برای اطمینان از سفتی و ثبات اجزای متحرک سر لیزر است.محور X و محور Z توسط ماژول های با دقت بالا هدایت می شونددر حین حرکت، سوئیچ های محدودی محدوده حرکت را تنظیم می کنند، در حالی که توقف های مکانیکی با بوفر لاستیکی در هر دو طرف نصب شده اند تا عملکرد ایمن سیستم را تضمین کنند.

مجموعه محور Z به طور عمده حرکت عمودی سر لیزر را تسهیل می کند. این حرکت عمودی از طریق سیستم CNC انجام می شود که موتور سرو را کنترل می کند، که ماژول خطی را هدایت می کند،به این ترتیب حرکت پلت فرم محور Z بالا و پایینسوئیچ های نزدیکی در هر دو محدوده سفر بالا و پایین نصب شده اند تا ایمنی، قابلیت اطمینان و دقت حرکت را تضمین کنند.

این تجهیزات به طور خاص برای برش مواد مختلف لوله طراحی شده است و برای لوله های فولاد کربن استاندارد، لوله های فولاد ضد زنگ، لوله های آلومینیوم و لوله های مس مناسب است.آن را ارائه می دهد قطعات دقیق و تمیز در سراسر این مواد در حالی که حفظ کیفیت سطح و یکپارچگی ساختاری از لولهاین قابلیت سازگاری آن را برای کاربردهای ساخت فلز، ساخت و ساز و تولید صنعتی که در آن انواع مختلف لوله پردازش می شوند بسیار مناسب می کند.
