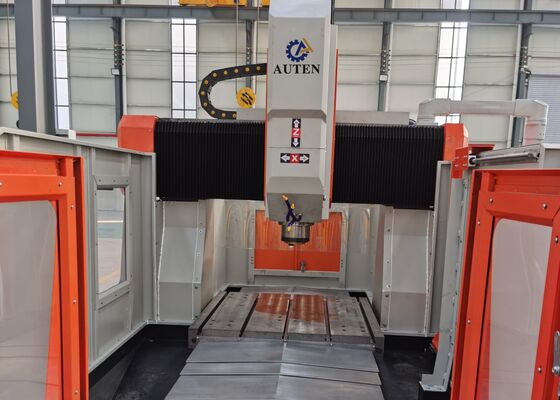

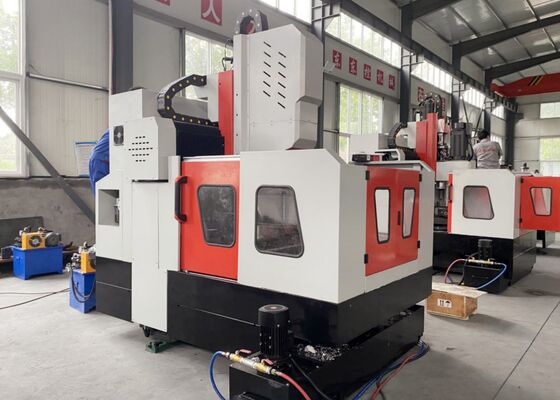

مدل PHD1010 میز کاری ثابت ماشین CNC سوراخ کردن فرش زدن و ضربه زدن ≤180mm ضخامت حفاری

دستگاه فرز حفاری CNC میز کار ثابت مدل PHD1010 با ضخامت مته 180 میلی متر

معرفی محصول:

این دستگاه در درجه اول برای حفاری صفحات و فلنج های لوله طراحی شده است که قطر سوراخ تا φ80 میلی متر را در خود جای می دهد. قابلیت های اصلی آن عبارتند از: حفاری، باز کردن، حفاری، ضربه زدن، پخ زدن، و فرز. هم با مته های کاربید و هم با مته های استاندارد سازگار است. سیستم کنترل CNC بصری است و سهولت کار را تضمین می کند. دستگاه به طور مداوم دقت و عملکرد فوق العاده ای را ارائه می دهد.

پیکربندی محصول:

ویژگی های محصول

1. قاب دستگاه و تیر متقاطع از سازه های فولادی جوش داده شده ساخته شده اند و برای اطمینان از دقت بالا تحت عملیات حرارتی پیری جامع قرار می گیرند. میز کار، میز کشویی عرضی و قوچ از چدن ساخته شده اند که دوام و پایداری ساختاری را افزایش می دهند.

2. سیستم دوگانه سروو درایو در دو طرف محور X حرکت دقیق و هماهنگ دروازه را تضمین می کند و مربعی عالی بین محورهای Y و X حفظ می کند.

3. میز کار از چدن ساخته شده است که عملکرد پایدار و قابل اعتماد را تضمین می کند.

4. دوک حفاری از نوع سفت و سخت و با دقت بالا BT40 است که مجهز به سیستم خنک کننده داخلی برای عملکرد کارآمد و تعویض ابزار راحت است. اسپیندل در سرعت های 30 تا 3000 دور در دقیقه کار می کند.

5. دو سیستم حذف ضایعات از نوع زنجیره ای صفحه ای در دو طرف میز کار نصب شده است. این سیستم‌ها هم ضایعات و هم مایع خنک‌کننده را جمع‌آوری می‌کنند و بازیافت موثر سیال خنک‌کننده را ممکن می‌سازند.

6. دستگاه مجهز به سیستم های خنک کننده دوگانه داخلی و خارجی است که فشار و جریان کافی را فراهم می کنند. همچنین دارای دستگاه های نظارت بر سطح مایع خنک کننده برای اطمینان از روانکاری و خنک سازی مناسب ابزارهای حفاری است.

7. این دستگاه دارای یک سیستم روانکاری خودکار است که روانکاری ثابت و قابل اعتمادی را برای اجزای متحرک حیاتی از جمله ریل های راهنما، بال اسکروها و یاتاقان های غلتکی تامین می کند و در نتیجه عمر مفید این قطعات ضروری را افزایش می دهد.

8. سیستم کنترل CNC مدل 828D است که عملکرد جامع، برنامه نویسی خودکار CAD-CAM، عملکرد بصری و همچنین هشدارهای خودکار و جبران خطا را ارائه می دهد.

9. این دستگاه دارای اجزای حیاتی است که از مارک های شناخته شده جهانی تهیه شده اند، از جمله ریل های راهنمای غلتکی خطی، بال اسکرو، سروو موتورها و درایورها، دوک نخ ریسی، سیستم کنترل CNC، پمپ های هیدرولیک، شیرها و پمپ های خنک کننده. این قابلیت اطمینان برجسته و عملکرد عملیاتی پایدار را تضمین می کند.

دستگاه برش صفحه دروازه ای CNC یک سیستم صنعتی بادوام است که به دقت برای ماشینکاری دقیق اجزای صفحه ای شکل و عناصر ساختاری طراحی شده است. این به طور خاص برای رسیدگی به قطعات کار مانند فلنج ها، دیسک ها، حلقه ها و صفحات تخت پیکربندی شده است، مشروط بر اینکه ضخامت مواد در محدوده ماشین کاری موثر مشخص شده دستگاه قرار گیرد.

در تأسیسات تولید سازه های فولادی، این دستگاه حفاری صفحه ای عملیات حفاری و فرزکاری دقیق را بر روی صفحات سازه ای و عناصر اتصال انجام می دهد و پایه ای قابل اعتماد برای مونتاژ چارچوب های فولادی مقاوم فراهم می کند. در صنعت انرژی بادی، ماشین‌کاری با دقت بالا برای برج‌ها و فلنج‌های توربین بادی ارائه می‌کند - فرآیندهای حیاتی که تضمین می‌کند این اجزا می‌توانند شرایط محیطی سخت، از جمله بادهای شدید و تغییرات دما را تحمل کنند. در کاربردهای ساخت پل، ماشین تیرهای پل و تکیه گاه ها را پردازش می کند و ایجاد اتصالات پایدار و بادوام را تسهیل می کند که قادر به تحمل بارهای دینامیکی در طول عمر کاری پل هستند.
