مدل JNC2020 ماشین برش خودکار CNC برای تولید فولاد ساده

مدل JNC2020 ماشین برش خودکار CNC برای تولید فولاد ساده

معرفی محصول:

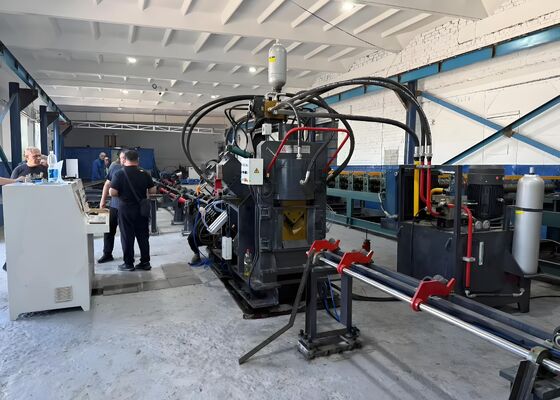

خط تولید فولاد زاویه ای CNC سری JNC با سرعت بالا برای سوراخ کردن، علامت گذاری و برش عمدتا از یک واحد سوراخ کردن، واحد علامت گذاری، واحد برش، ناقل متقاطع،کانویر چرخش، حامل تغذیه، حامل تخلیه، ماشین تغذیه CNC، سیستم هیدرولیک، سیستم الکتریکی، سیستم پنوماتیک و اجزای کمکی اضافی.این خط تولید به طور خاص برای پردازش خودکار فولاد زاویه ای در صنعت ساخت برج طراحی شده است. کل فرآیند تولید به طور کامل توسط کنترل عددی کنترل می شود ، که عملکرد بدیهی را تضمین می کند. از قابلیت های تولید خودکار ، دقیق ، چند مدل و در مقیاس بزرگ پشتیبانی می کند.

پارامترهای محصول:

مشخصات محصول:

1ماشین سوراخ کردن زاویه ای فولاد CNC با دو یا سه واحد سوراخ کردن مجهز است که هر یک قادر به گنجاندن سه اندازه مختلف سوراخ کردن است.این واحدهای سوراخ کردن به دقت از طریق کنترل عددی (NC) کنترل می شود تا موقعیت دقیق در طول عملیات سوراخ کردن را تضمین کند. این ماشین قادر به اجرای هر دو سوراخ دایره ای و بیضی است. عملکردهای تغذیه و سوراخ کردن با سرعت بالا به طور قابل توجهی کارایی تولید را افزایش می دهد. برای فولاد زاویه 50 × 50 × 4 میلی متر،تولید می تواند به 910 تن در یک شیفت هشت ساعته برسد.

2. واحد علامت گذاری ماشین سوراخ کردن زاویه ای فولاد CNC در یک قاب محکم و سفت قرار دارد. سیستم علامت گذاری شامل چهار مجموعه کاست است که می تواند از طریق برنامه نویسی انتخاب شود.با موقعیت های تایپ کاملا قابل تنظیمعلاوه بر این، یک روش علامت گذاری دیسک 10 ردیف در دسترس است که به طور خودکار بدون مداخله دستی کاراکترها را انتخاب می کند و در نتیجه کارایی علامت گذاری را به شدت بهبود می بخشد.

3. ماشین برش زاویه ای فولاد CNC مجهز به یک ماژول برش تک تیغه است که به دلیل قدرت برش برتر آن شناخته شده است. هر برش با اتلاف مواد صفر انجام می شودارائه یک سطح برش صاف و بسیار دقیقمحفظه تیغه دارای طراحی درب باز است که جایگزینی سریع و ایمن تیغه را تسهیل می کند.

4جدول مواد افقی به طور موثر فولاد زاویه را به قفسه مواد چرخشی منتقل می کند که توسط یک موتور و کاهش دهنده کار می کند.این سیستم تضمین می کند که فولاد زاویه به طور ایمن در کانویر تغذیه برای پردازش بعدی قرار دارد.

5قطعه کار به طور محکم توسط یک ماشین تغذیه CNC محکم و منتقل می شود، که موقعیت دقیق را تضمین می کند. ماشین تغذیه توسط یک موتور سرو هدایت می شود.با بازخورد ارائه شده توسط یک کدگر فوتو الکتریکی، که تحت یک سیستم کنترل حلقه بسته کار می کنند.

6. ماشین سنگ شکن و علامت گذاری زاویه ای فولاد CNC توسط یک سیستم هیدرولیکی که عملیات سنگ شکن، علامت گذاری و تراش را هدایت می کند، تقویت می شود.آن را با یک ایستگاه هیدرولیک با سرعت بالا مجهز به یک آمپولیتور یکپارچه، و خطوط هیدرولیکی از لوازم جانبی از نوع فیروال استفاده می کنند که عملکرد بدون نشت را تضمین می کنند و در عین حال امکان جایگزینی و نگهداری راحت را فراهم می کنند.بلوک های اصلی دریچه های هیدرولیکی از برند معتبر آتوس تهیه می شوند، فراهم کردن یک سیستم هیدرولیکی قابل اعتماد و کارآمد.

7. ایستگاه هیدرولیک گزینه های خنک کننده متعدد از جمله خنک کننده آب، خنک کننده هوا یا خنک کننده روغن را ارائه می دهد.مشتریان می توانند مناسب ترین روش خنک کننده را بر اساس نیازهای عملیاتی خاص خود انتخاب کنند..

8سیستم کنترل عمدتا از یک کامپیوتر میزبان، PLC، موتورهای سرو، سوئیچ های تشخیص خارجی و سایر اجزای ضروری تشکیل شده است. اپراتورها پارامترهای پردازش را وارد می کنند.و سیستم به طور خودکار برنامه ماشینکاری مربوطه را تولید می کند. همچنین از خواندن DXF ، NC و سایر فرمت های فایل تولید شده توسط نرم افزار CAD پشتیبانی می کند. کامپیوتر میزبان دارای یک رابط انسان-ماشین بصری است که تجسم واضح و عملکرد آسان را فراهم می کند..این برنامه قابلیت هایی مانند نمایش گرافیکی قطعه کار، ذخیره سازی داده های جامع، تجسم داده های موقعیت و اطلاعیه های هشدار خطا را ارائه می دهد.

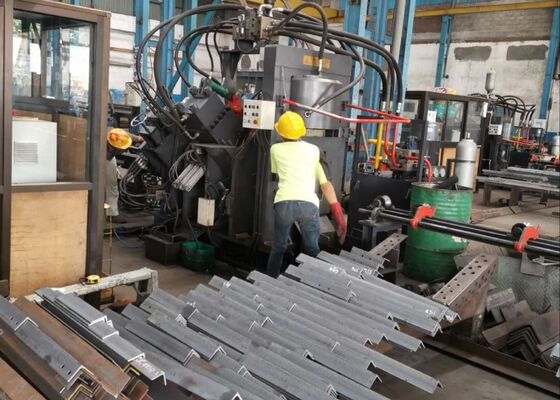

این نمونه ها، که مشخصات استاندارد و شرایط پردازش معمول در صنعت برج زاویه ای فولاد را نشان می دهند، کاربران را قادر می سازد به طور مستقیم کیفیت پردازش تجهیزات را ارزیابی کنند.دقت، و کارایی. آنها به عنوان یک مرجع خاص برای ارزیابی عملکرد ماشین و مناسب بودن آن برای نیازهای خاص تولید، به این ترتیب حمایت از اطلاعات،تصمیم گیری مبتنی بر داده برای برنامه های کاربردی بالقوه.

در ساخت خطوط انتقال ولتاژ فوق العاده بالا (UHV) که برج ها باید در شرایط شدید آب و هوا و بار های قابل توجهی مقاومت کنند،این تجهیزات نقش مهمی در پردازش قطعات زاویه ای فولادی دارند که چارچوب اصلی برج ها را تشکیل می دهند.. آن را به طور موثر انجام حفاری و سوراخ کردن عملیات بر روی زاویه فولاد مورد استفاده برای برج بدن، cross-arm و دیگر عناصر ساختاری حیاتی،اطمینان از ابعاد دقیق و اتصالات امن که ثبات کلی و یکپارچگی ساختاری برج ها را حفظ می کند.
